压力传感器 (with Amp.) PA-850

PA-850

PA-850

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

多种多样的指示方式（正压、负压、绝对压、复合压）

特点特点

实现了高耐腐蚀性、防滴结构
压力受压部分使用〈SUS316L〉
主体使用IP65（按照IEC标准）
开关信号输出端1个、模拟信号（磁滞可调）标准
配置
产品阵容还包括从负压到正压，一台皆可测量的
复合压、绝对压式传感器
根据用途提供不同形状的接头

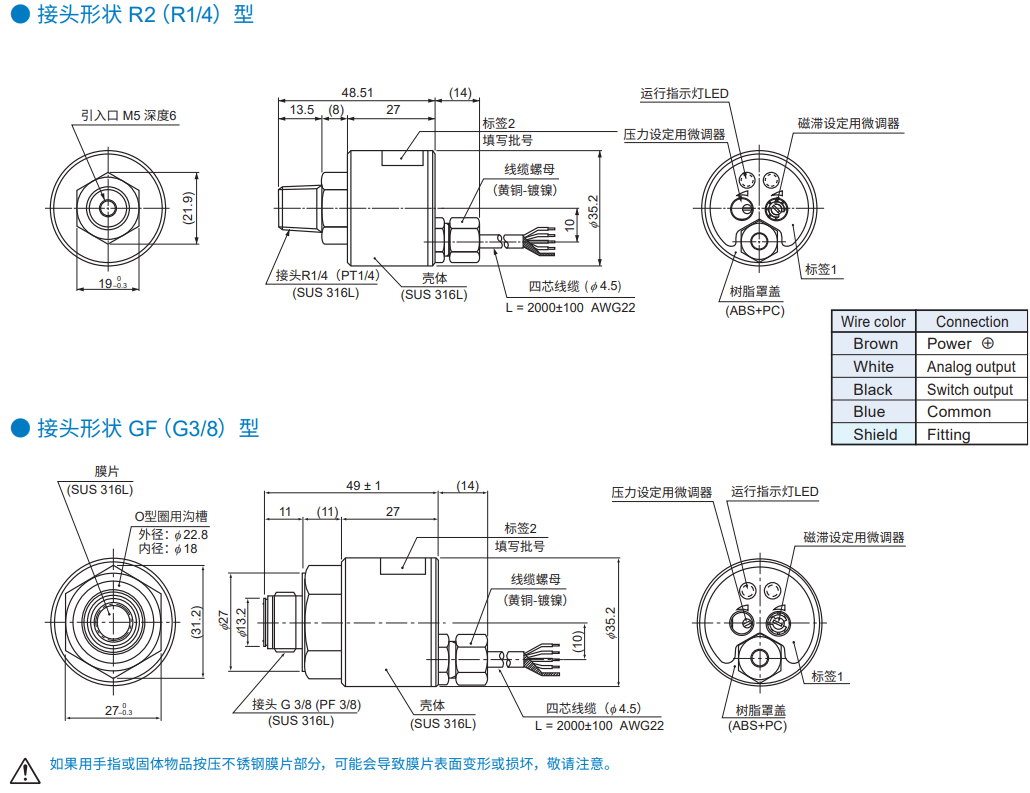

R2：R1/4（带M5阴螺纹）
GF：G3/8（前端受压膜片式）

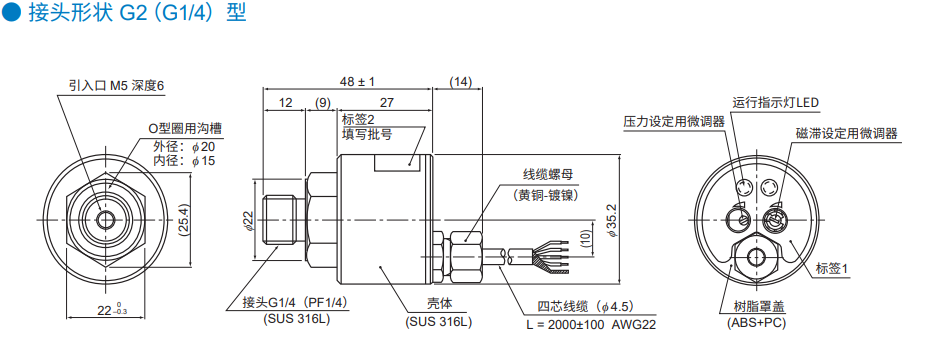

G2：G1/4（带M5阴螺纹）

型号显示

PA-850-	102R-	N	R2
系列名称	额定压力( 压力类型) 102G：0 ~ 100 kPa(表压) 352G：0 ~ 350 kPa(表压) 103G：0 ~ 1000 kPa (表压) 102V：0 ~ − 100 kPa 表压（负压） 102R：− 100 ~ 100 kPa(复合压) 302R：− 100 ~ 300 kPa(复合压) 102A：0 ~ 100 kPa abs (绝对压力)	开关信号输出方式 N：NPN 输出（上限） P：PNP 输出（上限）	连接埠 R2：R1/4（带M5阴螺纹） GF：G3/8（前端受压膜片） G2：G1/4（带M5阴螺纹）

PA-850-

102R-

系列名称

额定压力( 压力类型)

102G：0 ~ 100 kPa(表压)
352G：0 ~ 350 kPa(表压)
103G：0 ~ 1000 kPa (表压)

102V：0 ~ − 100 kPa 表压（负压）

102R：− 100 ~ 100 kPa(复合压)
302R：− 100 ~ 300 kPa(复合压)

102A：0 ~ 100 kPa abs (绝对压力)

开关信号输出方式

N：NPN 输出（上限）
P：PNP 输出（上限）

连接埠

R2：R1/4（带M5阴螺纹）

GF：G3/8（前端受压膜片）

G2：G1/4（带M5阴螺纹）

型号一览表

型号	额定压力 kPa	最大压力 kPa	破坏压力 kPa	压力类型	连接埠	出力方式	CAD
PA-850-102G-NR2	0 ~ 100	200	300	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-102G-PR2	0 ~ 100	200	300	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-102G-NGF	0 ~ 100	200	300	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-102G-PGF	0 ~ 100	200	300	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-102G-NG2	0 ~ 100	200	300	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-102G-PG2	0 ~ 100	200	300	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-352G-NR2	0 ~ 350	700	1050	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-352G-PR2	0 ~ 350	700	1050	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-352G-NGF	0 ~ 350	700	1050	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-352G-PGF	0 ~ 350	700	1050	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-352G-NG2	0 ~ 350	700	1050	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-352G-PG2	0 ~ 350	700	1050	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-103G-NR2	0 ~ 1000	2000	3000	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-103G-PR2	0 ~ 1000	2000	3000	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-103G-NGF	0 ~ 1000	2000	3000	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-103G-PGF	0 ~ 1000	2000	3000	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-103G-NG2	0 ~ 1000	2000	3000	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-103G-PG2	0 ~ 1000	2000	3000	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-102V-NR2	0 ~ − 100	200	300	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-102V-PR2	0 ~ − 100	200	300	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-102V-NGF	0 ~ − 100	200	300	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-102V-PGF	0 ~ − 100	200	300	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-102V-NG2	0 ~ − 100	200	300	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-102V-PG2	0 ~ − 100	200	300	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-102R-NR2	− 100 ~ 100	200	300	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-102R-PR2	− 100 ~ 100	200	300	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-102R-NGF	− 100 ~ 100	200	300	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-102R-PGF	− 100 ~ 100	200	300	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-102R-NG2	− 100 ~ 100	200	300	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-102R-PG2	− 100 ~ 100	200	300	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-302R-NR2	− 100 ~ 300	600	900	表压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-302R-PR2	− 100 ~ 300	600	900	表压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-302R-NGF	− 100 ~ 300	600	900	表压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-302R-PGF	− 100 ~ 300	600	900	表压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-302R-NG2	− 100 ~ 300	600	900	表压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-302R-PG2	− 100 ~ 300	600	900	表压	G2 (G 1/4)	PNP	3D CAD(任何格式)
PA-850-102A-NR2	100 (abs)	200 (abs)	300 (abs)	绝对压	R2 (R 1/4)	NPN	3D CAD(任何格式)
PA-850-102A-PR2	100 (abs)	200 (abs)	300 (abs)	绝对压	R2 (R 1/4)	PNP	3D CAD(任何格式)
PA-850-102A-NGF	100 (abs)	200 (abs)	300 (abs)	绝对压	GF (G 3/8)	NPN	3D CAD(任何格式)
PA-850-102A-PGF	100 (abs)	200 (abs)	300 (abs)	绝对压	GF (G 3/8)	PNP	3D CAD(任何格式)
PA-850-102A-NG2	100 (abs)	200 (abs)	300 (abs)	绝对压	G2 (G 1/4)	NPN	3D CAD(任何格式)
PA-850-102A-PG2	100 (abs)	200 (abs)	300 (abs)	绝对压	G2 (G 1/4)	PNP	3D CAD(任何格式)

标准规格

● 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。

工作温度	−20 ~ 80°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH（没有凝结）
储存温度	−20 ~ 80°C（大气压，湿度65％RH以下）
适用介质	不腐蚀SUS 316L的气体和液体
绝缘电阻	100 MΩ minimum (500 V DC)
耐电压	800 V AC, 60 s(漏電流1 mA 以下)
连接埠	R 1/4、G 3/8（齐平隔膜）、G 1/4　※1
净重	R2 :约 165g, GF : 约 180g, G2 :约170g
保护构造	IP65
驱动电压	10.8 ~ 30V DC（包括纹波)
消耗电流	20 mA maximum

※1　An “O” ring provided.（G 3/8 : P18、G 1/4 : P15）

模拟输出

● 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。

压力范围	102G	352G	103G	102V	102R	302R	102A
输出电压	1 ~ 5V
零电压	1 ± 0.04V				3 ± 0.1V	2 ± 0.1V	1 ± 0.04V
跨度电压	4 ± 0.04V				4 ± 0.1V		4 ± 0.04V
输出电流	最大1mA (负载电阻; 5 kΩ 以上）
线性/滞后	± 0.5%F.S.
温度特性	ZERO:± 0.06%F.S./°C SPAN:± 0.06%F.S./°C
驱动电压波动	最大 ± 0.02V
响应速度	约 2ms
姿势效应 (端口横向→垂直方向)	± 0.3 %F.S.	± 0.1%F.S.	± 0.05%F.S.	± 0.3%F.S.		± 0.1%F.S.	± 0.3%F.S.

开关量输出

● 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。

压力范围	102G	102A
输出点数	1
输出方法	NPN or PNP 集电极开路
设定方式	可利用微调器调节式
设定范围	额定压力 0 〜 100 %	额定压力 0 〜 108 %
输出显示	红色 LED 点亮
精度0 〜50 °C (参考温度 25 °C)	± 3%F.S.
磁滞	关于设定值 1 〜 15 %
磁滞设定方式	微调可变型
开关容量	30 V DC 100 mA
残留电压	NPN : 0.8 V, PNP : 1.2 V

环境特性

测试项目	测试方法（条件 25 ± 5°C）	变化量
振动	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	开关信号输出设定值及模拟信号输出（零电压、全标度电压）各自最大值± 1%F.S.
冲击	490 m/s²^、3 directions for 3 times each
压力周期	0 〜额定压力/额定压力范围; 10⁶cycle
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
