压力传感器 (with Amp.) PA-858

多种多样的指示方式(正压、负压、绝对压、复合压)



特   点特 点
  • 实现了高耐腐蚀性、防滴结构
    压力受压部分使用〈SUS316L〉
    主体使用IP65(按照IEC标准)

  • 产品阵容还包括从负压到正压,一台皆可测量的 复合压、绝对压式传感器

  • 根据用途提供不同形状的接头
    R2:R1/4(带M5阴螺纹)
    GF:G3/8(前端受压膜片式)
    G2:G1/4(带M5阴螺纹)

型号显示

PA-858 -102 RR2

系列名称

额定压力(压力类型)

102G:0~100 kPa(表压)

352G:0~350 kPa(表压)
103G:0~1000 kPa(表压)
102V:0~−100 kPa(表压-负压)
302R:−100~300 kPa(复合压)
102A:0~100 kPa abs(绝对压力)

连接埠

R2:R1/4(带M5阴螺纹)

GF:G3/8(前端受压膜片)

G2:G1/4(带M5阴螺纹)

型号一览表

型号压力类型额定压力kPa最大压力 kPa破坏压力 kPa连接埠CAD
PA-858-102G-R2 表压 100 200 300 R2 (R 1/4)
PA-858-102G-GF 表压 100 200 300 GF (G 3/8)
PA-858-102G-G2 表压 100 200 300 G2 (G 1/4)
PA-858-352G-R2 表压 350 700 1050 R2 (R 1/4)
PA-858-352G-GF 表压 350 700 1050 GF (G 3/8)
PA-858-352G-G2 表压 350 700 1050 G2 (G 1/4)
PA-858-103G-R2 表压 1000 2000 3000 R2 (R 1/4)
PA-858-103G-GF 表压 1000 2000 3000 GF (G 3/8)
PA-858-103G-G2 表压 1000 2000 3000 G2 (G 1/4)
PA-858-102V-R2 表压 − 100 200 300 R2 (R 1/4)
PA-858-102V-GF 表压 − 100 200 300 GF (G 3/8)
PA-858-102V-G2 表压 − 100 200 300 G2 (G 1/4)
PA-858-302R-R2 表压 − 100 ~ 300 600 900 R2 (R 1/4)
PA-858-302R-GF 表压 − 100 ~ 300 600 900 GF (G 3/8)
PA-858-302R-G2 表压 − 100 ~ 300 600 900 G2 (G 1/4)
PA-858-102A-R2 绝对压力 100 (abs) 200 (abs) 300 (abs) R2 (R 1/4)
PA-858-102A-GF 绝对压力 100 (abs) 200 (abs) 300 (abs) GF (G 3/8)
PA-858-102A-G2 绝对压力 100 (abs) 200 (abs) 300 (abs) G2 (G 1/4)


标准规格

  • 无特殊记载时,均为环境温度25 ± 5°C、驱动电压24 VDC、负载电阻250 Ω下的规格标准
工作温度 − 20 ~ 70  °C
补偿温度 0 ~ 50  °C
工作湿度 35 ~ 85%RH(没有凝结)
儲存溫度 − 20 ~ 80  °C(大气压,湿度65%RH以下)
适用介质 不腐蚀SUS 316L的气体和液体
绝缘电阻 100 (500 V DC)MΩ minimum
耐电压 500 V AC, 60 s(漏電流1 mA 以下)
填充液体 矽油
压力端口 R 1/4、G 3/8(前端受压膜片)、G 1/4 *1
净重 R2 : 约165g
GF : 约 180g
G2 :约 170g
保护构造 IP65
驱动电压 24 ± 10 % VDC(含涟波)

*1:附带O型圈

模拟输出

  • 无特殊记载时,均为环境温度25 ± 5°C、驱动电压24 VDC、负载电阻250 Ω下的规格标准
项目102G352G103G102V302R102A
电流输出 4 ~ 20 mA
零电流(at 25 °C) 4 ± 0.2 mA 8 ± 0.2 mA 4 ± 0.2 mA
全标度电流 (at 25 °C) 16 ± 0.2 mA
负载电阻 0 ~ 500 Ω
直线性/磁滞 ± 0.5
温度特性 ZERO:± 0.06 %F.S./°C
SPAN:± 0.06 %F.S./°C
响应速度 约 2 ms
朝向的影响
(端口朝向侧面→垂直方向)
± 0.3%F.S. ± 0.1%F.S. ± 0.05%F.S. ± 0.3%F.S. ± 0.1%F.S. ± 0.3%F.S.

内部电气原理图

参考外部电路

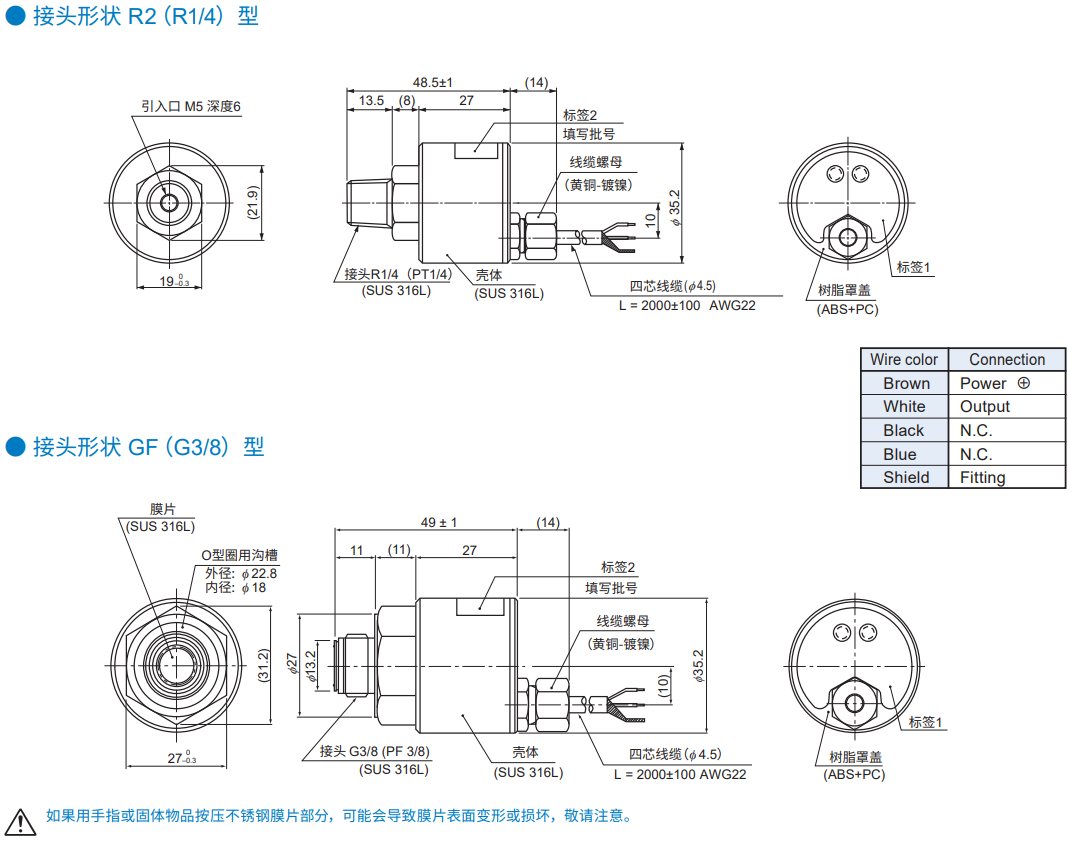

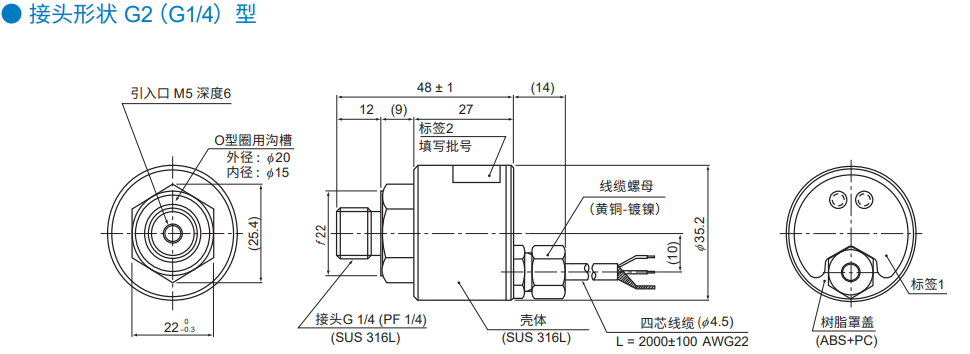

外形尺寸图
