压力开关 PS6
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
10 mm宽薄型设计
特 点特 点
-
无可动部分的电子压力开关
-
2种压力端口形状
-
2类开关信号输出功能
-
2种开关信号输出方式
-
还有模拟信号输出式
一般规格
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 项目 | 102V | 102G | 103G |
|---|---|---|---|
| 压力类型 | 表壓 | ||
| 额定压力 | 0 ~ −100kPa | 0 ~ 100kPa | 0 ~ 1000kPa |
| 最大压力 | 200kPa | 200kPa | 1500kPa |
| 破坏压力 | 500kPa | 500kPa | 2000kPa |
| 工作温度范围 | −10 ~ 60°C | ||
| 补偿温度 | 0 ~ 50°C | ||
| 工作湿度 | 35 ~ 85%RH（没有凝结） | ||
| 储存温度 | −20 ~ 70°C（大气压，湿度65％RH 以下） | ||
| 适用介质 | 非腐蚀性气体 | ||
| 绝缘电阻 | 100 MΩ min.(500 V DC) | ||
| 耐电圧 | 500 V AC, 60 s（漏电流 1 mA 以下） | ||
| 压力端口 | R 1/8（M5带内螺纹）or M5 内螺纹 | ||
| 净重 | Approx. 50g（包括电缆） | ||
| 电源电压 | 12 ~ 24 V ± 10 %（包括纹波） | ||
| 消耗电流 | 35mA max. | ||
显示
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 项目 | 102V | 102G | 103G |
|---|---|---|---|
| 显示元素 | 2-digit LED | ||
| 额定显示范围 | −0 ~ −99 kPa | 0 ~ 99 kPa | .0 ~ .99 MPa |
| 显示精度 0〜50℃ (参考温度 25℃) |
± 3 %F.S. ± 2counts | ||
| 分辨率 | 1 count | ||
开关信号输出
◆ 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 输出点 | 1 or 2 |
|---|---|
| 输出方法 | NPN/PNP 开路集电极 |
| 设定方法 | 微调可变型 *1 |
| 设定范围 | 额定压力 0 〜 100 % *2 |
| 输出显示 | 红 LED 点亮（W 型：SW1 红色、SW2 绿色） |
| 精度 0 〜 50℃(参考温度 25℃） | ± 3 %F.S. |
| 滞后 | 约 设定值的1~15％（仅W型 固定 2 %F.S. 以下） |
| 切换容量 | 30 V 80 mA maximum |
| 剩余电压 | 0.8 V maximum(NPN), 1.2 V maximum(PNP) |
| 响应性 | Approx. 2ms |
*1：请将微调器的调整扭矩调整至30 mN·m以下。
*2：设定压力时，只能显示到设定范围外的“0”（或“99”）为止，不会进行更低（或更高）的显示。 因此，实际利用微调器设定压力时，不会是“0”以下（或“99”以上），敬请注意。
模拟信号输出
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 输出电压 | 1 ~ 5V |
|---|---|
| 零电压 | 1 ± 0.1V |
| 跨度电压 | 4 ± 0.1V |
| 输出电流 | 1mA maximum（负载电阻 5 kΩ 以上) |
环境特性
| 测试项目 | 测试方法 | 变化量 |
|---|---|---|
| 振动 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
压力显示、开关运行压力、模拟信号输出 各自试验后最大值± 2%F.S. |
| 冲击 | 196 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ 额定压力, 106 cycles |
内部电路、连接图
开关运行
- 在设定压力下打开，在设定压力减去磁滞后的压力下关闭

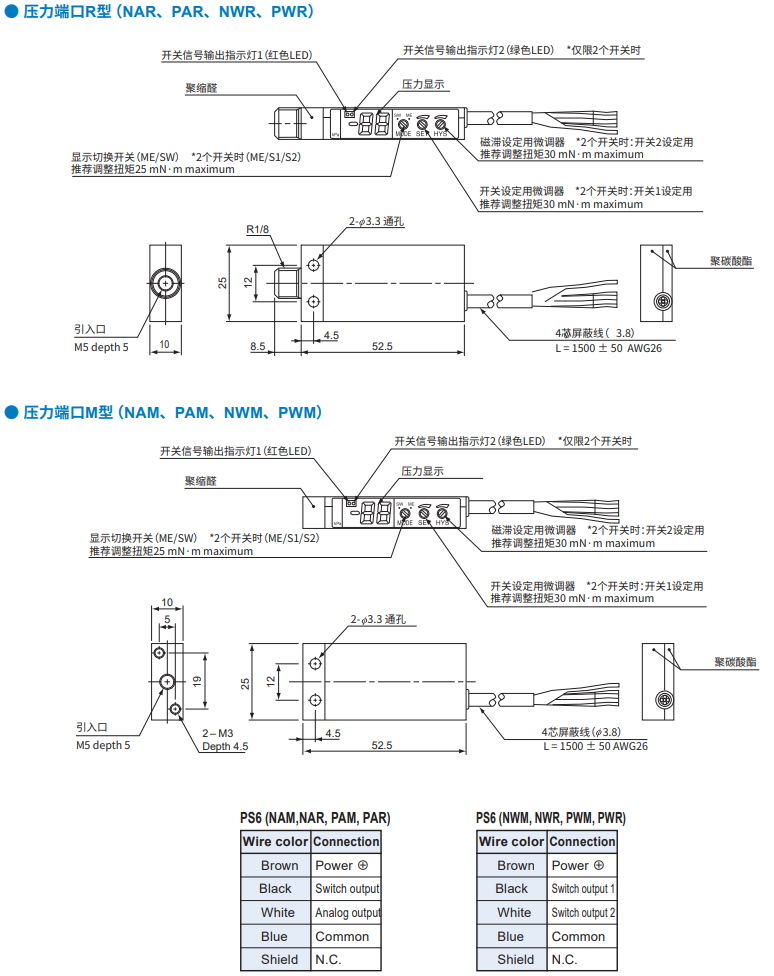

外形尺寸图
型号显示
| PS6- | 102 | V- | N | A | R |
|---|---|---|---|---|---|
|
系列名称 |
额定压力 102：100 kPa 103：1000 kPa |
压力类型 G：表压 V：表压（负压） |
开关输出方法 N：NPN 输出 P：PNP 输出 |
开关输出 A：SW输出端1个(磁滞可调)+ 模拟信号输出端 W：SW输出端2个 |
压力端口 R：R1/8阳螺纹 + M5阴螺纹 M：M5阴螺纹 |
型号一览表
| 型号 | 额定压力 | 压力端口 | 开关输出 | 开关输出方法 | CAD |
|---|---|---|---|---|---|
| PS6-102V-NAR | 0 ~ −100 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-102V-PAR | 0 ~ −100 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-102V-NWR | 0 ~ −100 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | NPN | |
| PS6-102V-PWR | 0 ~ −100 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | PNP | |
| PS6-102V-NAM | 0 ~ −100 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-102V-PAM | 0 ~ −100 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-102V-NWM | 0 ~ −100 kPa | M5阴螺纹 | SW 输出两点 | NPN | |
| PS6-102V-PWM | 0 ~ −100 kPa | M5阴螺纹 | SW 输出两点 | PNP | |
| PS6-102G-NAR | 0 ~ 100 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-102G-PAR | 0 ~ 100 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-102G-NWR | 0 ~ 100 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | NPN | |
| PS6-102G-PWR | 0 ~ 100 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | PNP | |
| PS6-102G-NAM | 0 ~ 100 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-102G-PAM | 0 ~ 100 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-102G-NWM | 0 ~ 100 kPa | M5阴螺纹 | SW 输出两点 | NPN | |
| PS6-102G-PWM | 0 ~ 100 kPa | M5阴螺纹 | SW 输出两点 | PNP | |
| PS6-103G-NAR | 0 ~ 1000 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-103G-PAR | 0 ~ 1000 kPa | R1/8（带M5阴螺纹） | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-103G-NWR | 0 ~ 1000 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | NPN | |
| PS6-103G-PWR | 0 ~ 1000 kPa | R1/8（带M5阴螺纹） | SW 输出两点 | PNP | |
| PS6-103G-NAM | 0 ~ 1000 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | NPN | |
| PS6-103G-PAM | 0 ~ 1000 kPa | M5阴螺纹 | SW 输出1点(可调滞后)＋模拟输出 | PNP | |
| PS6-103G-NWM | 0 ~ 1000 kPa | M5阴螺纹 | SW 输出两点 | NPN | |
| PS6-103G-PWM | 0 ~ 1000 kPa | M5阴螺纹 | SW 输出两点 | PNP |
