压力开关 PS85

PS85

PS85

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

具有卓越的耐腐蚀性，且采用防滴结构

特点特点

实现了高耐腐蚀性、防滴结构
压力受压部分使用〈SUS316L〉
主体使用IP-65（按照IEC标准）
开关信号输出端2个标配
产品阵容还包括从负压到正压，一台皆可测量的复合压、绝对压式传感器

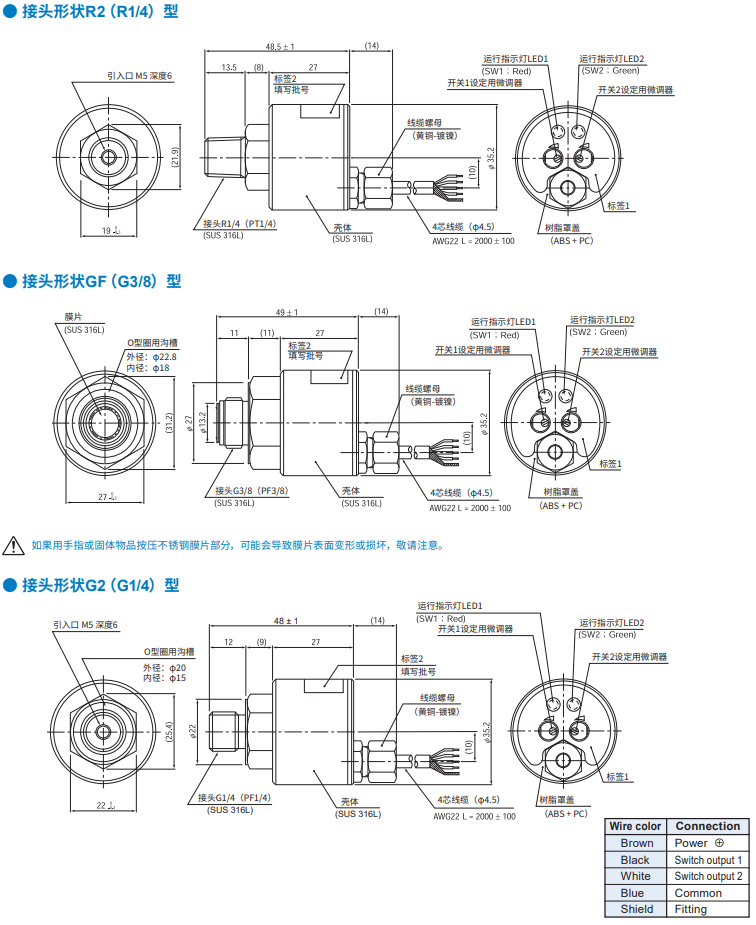

根据用途提供不同形状的接头
R2：R1/4（带M5阴螺纹）
GF：G3/8（齐平膜式）
G2：G1/4（带M5阴螺纹）

标准规格

项目	102R	352R	103R	102A
压力类型	表压			绝对压力
额定压力	−100 ~ 100kPa	− 100 ~ 350kPa	−100 ~ 1000kPa	100 (abs)
最大压力	200kPa	700kPa	2000kPa	200 (abs)
破坏压力	300kPa	1050kPa	3000kPa	300 (abs)
工作温度	− 20 ~ 80°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH（没有凝结）
储存温度	− 20 ~ 80°C（大气压，湿度65％RH 以下）
适用介质	不会腐蚀SUS 316L的气体和液体
绝缘电阻	100 MΩ min.(500 V DC)
耐电压	800 V AC, 60 s（漏电流 1 mA 以下）
压力端口	R 1/4、G 3/8（尖端隔膜）、G 1/4 ※ 1
净重	R2 : Approx. 165g, GF : Approx. 180g, G2 : Approx. 170g
保护结构	IP65
电源电压	10.8 ~ 30V DC（包括纹波）
消耗电流	20 mA max.

※1 提供O形环配件（G 3/8：P18，G 1/4：P15）

模拟输出

输出点	2点
输出方法	开路集电极（NPN/PNP）
设定方法	可利用微调器调节式
设定范围	0 ~ 100 %(102A:0 ~ 108 %)
输出模式	上限、上限模式/上限、下限模式
输出显示	SW1：红色LED亮灯、SW2：绿色LED亮灯
精度 0～50 °C (标准温度25°C）	± 0.3 %F.S.
滞后	2%F.S. maximum
切换容量	30 V 100 mA maximum
剩余电压	0.8 V maximum(NPN), 1.2V maximum (PNP)
响应性	Approx. 2ms

环境特性

试验项目	试验方法（条件　25 ± 5°C）	变动量
振动	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	开关信号输出设定值最大± 1%F.S.
冲击	490 m/s² , 3 directions for 3 times each
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs
压力周期	额定压力/额定压力范围, 10⁶ cycles

型号显示

PS85-	102 R	N1	R2
系列名称	指示方式 /额定压力 R：复合压力 102：− 100 ~ 100 kPa 352：− 100 ~ 350 kPa 103：− 100 ~ 1000 kPa A：绝对压力　 102：0 ~ 100 kPa abs	开关信号输出方式 N1：NPN输出（上限、上限模式） N2：NPN输出（上限、下限模式） P1：PNP输出（上限、上限模式） P2：PNP输出（上限、下限模式）	压力端口 R2：R1/4（带M5阴螺纹） GF：G3/8（齐平膜） G2：G1/4（带M5阴螺纹）

PS85-

102 R

系列名称

指示方式 /额定压力

R：复合压力

102：− 100 ~ 100 kPa

352：− 100 ~ 350 kPa

103：− 100 ~ 1000 kPa

A：绝对压力　

102：0 ~ 100 kPa abs

开关信号输出方式

N1：NPN输出（上限、上限模式）

N2：NPN输出（上限、下限模式）

P1：PNP输出（上限、上限模式）

P2：PNP输出（上限、下限模式）

压力端口

R2：R1/4（带M5阴螺纹）

GF：G3/8（齐平膜）

G2：G1/4（带M5阴螺纹）

型号一览表

型号	压力类型	额定压力 (kPa)	输出方法	压力端口	CAD
PS85-102R-N1R2	复合压	− 100~100	NPN(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102R-N2R2	复合压	− 100~100	NPN(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102R-P1R2	复合压	− 100~100	PNP(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102R-P2R2	复合压	− 100~100	PNP(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102R-N1GF	复合压	− 100~100	NPN(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102R-N2GF	复合压	− 100~100	NPN(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102R-P1GF	复合压	− 100~100	PNP(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102R-P2GF	复合压	− 100~100	PNP(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102R-N1G2	复合压	− 100~100	NPN(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102R-N2G2	复合压	− 100~100	NPN(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102R-P1G2	复合压	− 100~100	PNP(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102R-P2G2	复合压	− 100~100	PNP(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-352R-N1R2	复合压	− 100~350	NPN(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-352R-N2R2	复合压	− 100~350	NPN(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-352R-P1R2	复合压	− 100~350	PNP(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-352R-P2R2	复合压	− 100~350	PNP(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-352R-N1GF	复合压	− 100~350	NPN(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-352R-N2GF	复合压	− 100~350	NPN(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-352R-P1GF	复合压	− 100~350	PNP(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-352R-P2GF	复合压	− 100~350	PNP(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-352R-N1G2	复合压	− 100~350	NPN(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-352R-N2G2	复合压	− 100~350	NPN(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-352R-P1G2	复合压	− 100~350	PNP(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-352R-P2G2	复合压	− 100~350	PNP(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-103R-N1R2	复合压	− 100~1000	NPN(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-103R-N2R2	复合压	− 100~1000	NPN(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-103R-P1R2	复合压	− 100~1000	PNP(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-103R-P2R2	复合压	− 100~1000	PNP(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-103R-N1GF	复合压	− 100~1000	NPN(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-103R-N2GF	复合压	− 100~1000	NPN(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-103R-P1GF	复合压	− 100~1000	PNP(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-103R-P2GF	复合压	− 100~1000	PNP(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-103R-N1G2	复合压	− 100~1000	NPN(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-103R-N2G2	复合压	− 100~1000	NPN(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-103R-P1G2	复合压	− 100~1000	PNP(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-103R-P2G2	复合压	− 100~1000	PNP(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102A-N1R2	绝对压	0~100 (abs)	NPN(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102A-N2R2	绝对压	0~100 (abs)	NPN(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102A-P1R2	绝对压	0~100 (abs)	PNP(上限、上限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102A-P2R2	绝对压	0~100 (abs)	PNP(上限、下限模式)	R2 (R 1/4)	3D CAD(任何格式)
PS85-102A-N1GF	绝对压	0~100 (abs)	NPN(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102A-N2GF	绝对压	0~100 (abs)	NPN(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102A-P1GF	绝对压	0~100 (abs)	PNP(上限、上限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102A-P2GF	绝对压	0~100 (abs)	PNP(上限、下限模式)	GF (G 3/8)	3D CAD(任何格式)
PS85-102A-N1G2	绝对压	0~100 (abs)	NPN(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102A-N2G2	绝对压	0~100 (abs)	NPN(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102A-P1G2	绝对压	0~100 (abs)	PNP(上限、上限模式)	G2 (G 1/4)	3D CAD(任何格式)
PS85-102A-P2G2	绝对压	0~100 (abs)	PNP(上限、下限模式)	G2 (G 1/4)	3D CAD(任何格式)
