键锁开关 MRK
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
印刷电路板安装
特 征特 征
-
用于印刷电路板安装
可直接安装在印刷电路板上。端子针脚布局采用英寸间距。 -
高接触可靠性
采用镀金接点和自清洁双接点机制，确保高接触可靠性。 -
操作轻快
点击机制中采用钢珠，实现顺畅操作。 -
提高耐焊接热性
通过使用印刷电路板阻隔端子热量，提高了接点的耐焊接热性能
标准规格
| 额定 | 0.4VA 以下（DC20V以下） |
|---|---|
| 初始接触电阻 | 200mΩ 以下（AC200μV 0.5mA） |
| 耐电压 | AC250V 1分钟 |
| 绝缘电阻 | 100MΩ 以上（DC100V） |
| 电气寿命 | 10,000次 |
| 工作力 | 2.94±0.98N・cm |
| 工作温度范围 | －20℃～＋70℃ |
| 储存温度范围 | －40℃～＋80℃ |
型号显示
| MRK | １ | 01 | 2 | A- | R- | Z |
|---|---|---|---|---|---|---|
|
系列名称 MRK:标准品
|
电路数 1: 单极 |
开关特性 01: ON ー ON |
步距角 1: 45° |
钥匙可拆卸位置 |
端接样式 空栏: PC Straight R:PC直角端子 |
※具体的产品阵容请参阅下方的型号一览表
钥匙可拔出位置
| 符号 | 钥匙位置 | |||
|---|---|---|---|---|
| Ⅰ | Ⅱ | Ⅲ | Ⅳ | |
| A | 〇 | 〇 | ー | ー |
| B | 〇 | × | ー | ー |
| D | 〇 | 〇 | 〇 | 〇 |
| G | 〇 | 〇 | × | ー |
| L | × | 〇 | × | ー |
○：可拔出 ×：不可拔出

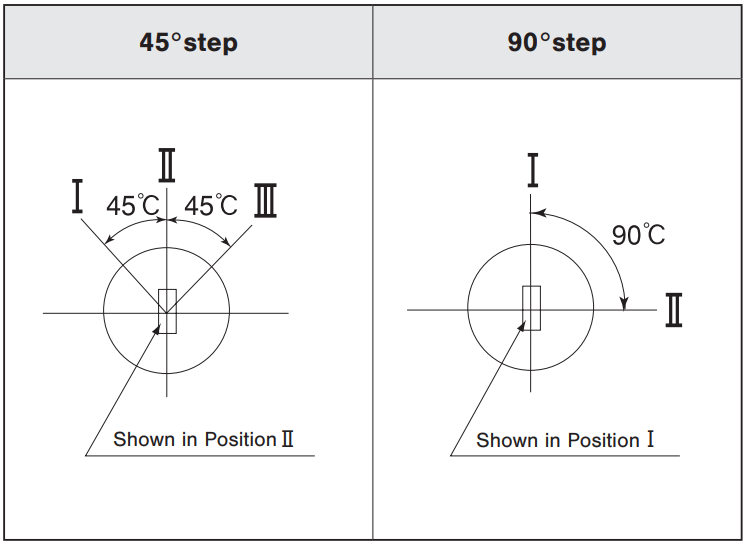

动作角度

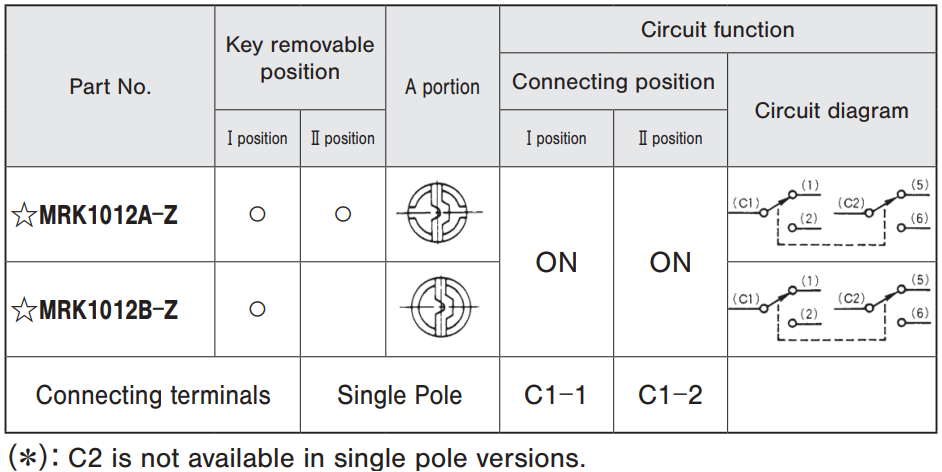

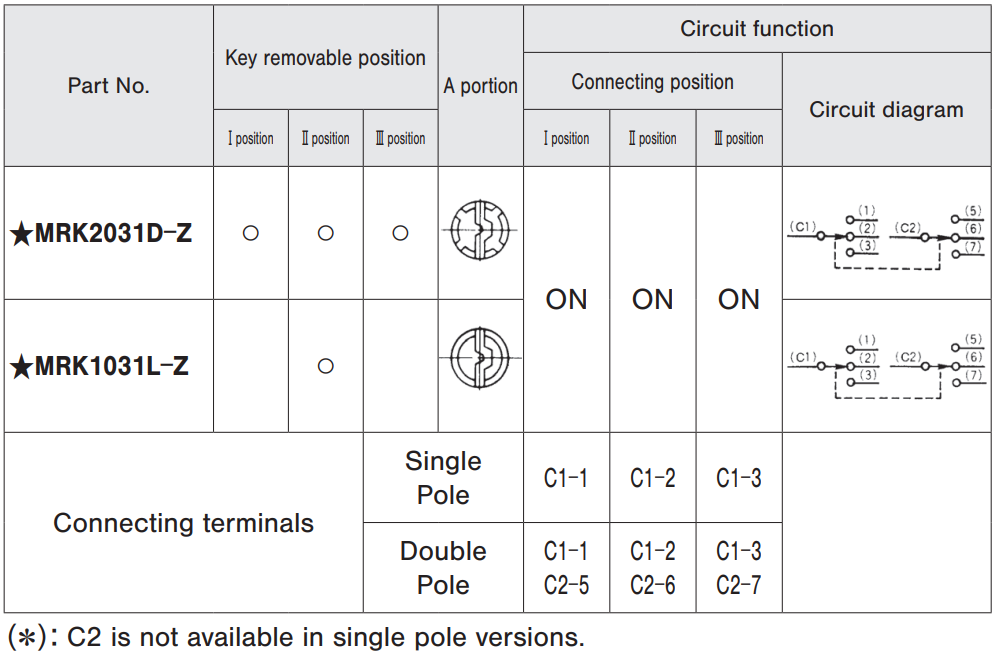

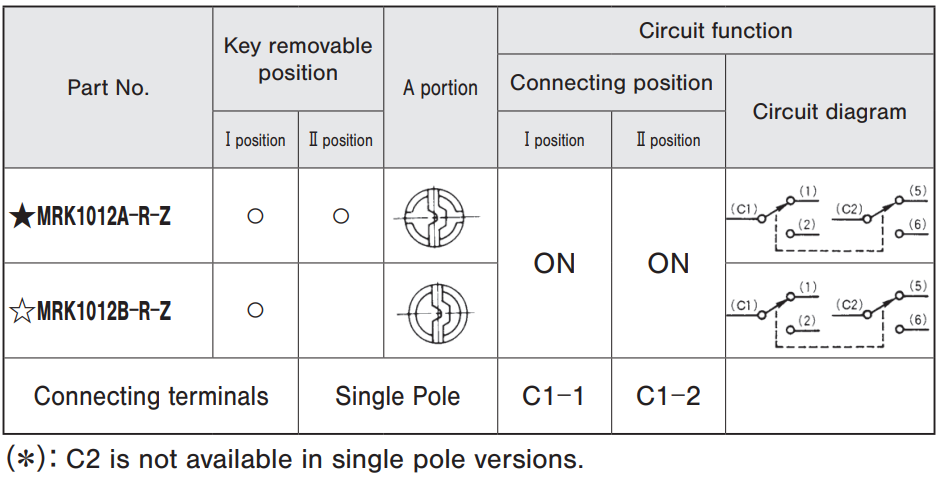

型号一览表
| 型号 | 电路 | 极数 | 端接样式 | 开关特性 |
|---|---|---|---|---|
| ★MRK2031D-Z | 45°step 3-position | 2极 | PC针脚 | ON-ON-ON |
| ★MRK1031L-Z | 45°step 3-position | 单极 | PC针脚 | ON-ON-ON |
| ☆MRK1012A-Z | 90°step 2－position | 单极 | PC针脚 | ON-ON |
| ☆MRK1012B-Z | 90°step 2－position | 单极 | PC针脚 | ON-ON |
| ★MRK1012A-R-Z | 90°step 2－position | 单极 | 直角端子 | ON-ON |
| ☆MRK1012B-R-Z | 90°step 2－position | 单极 | 直角端子 | ON-ON |
☆半标准产品 / ★定制产品

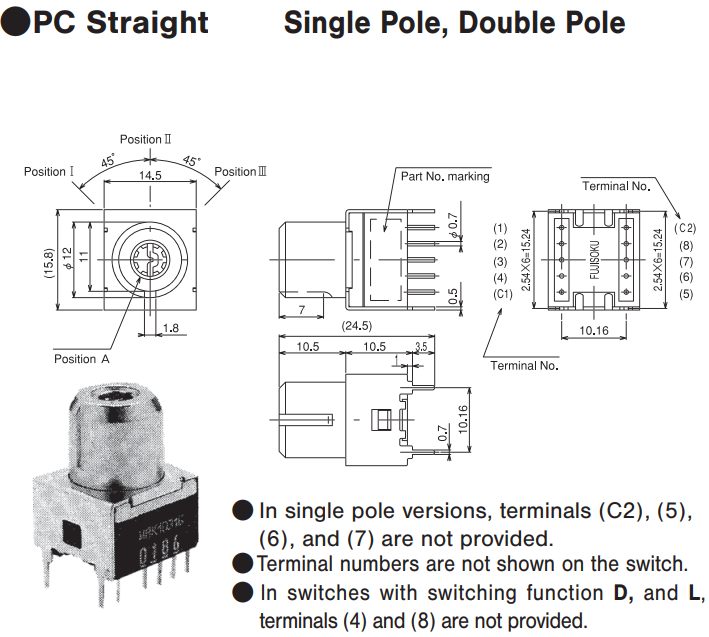

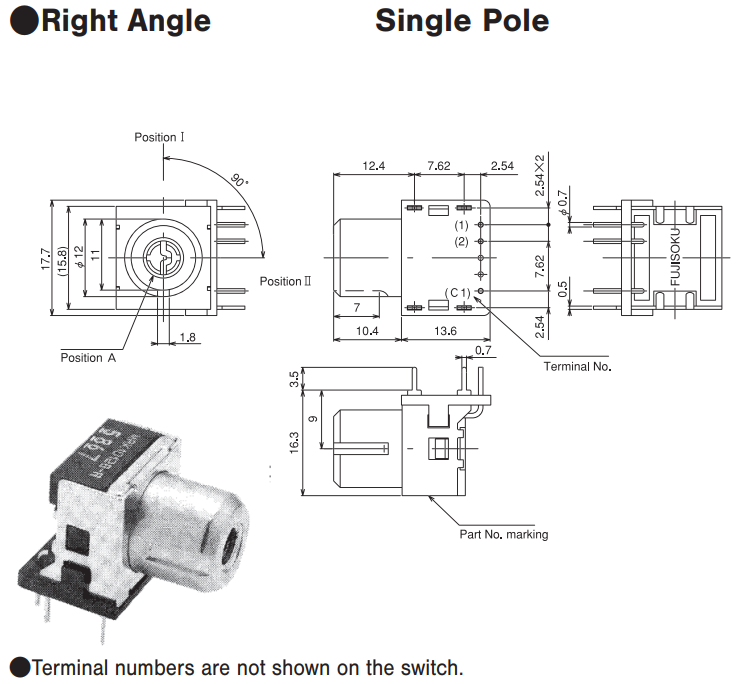

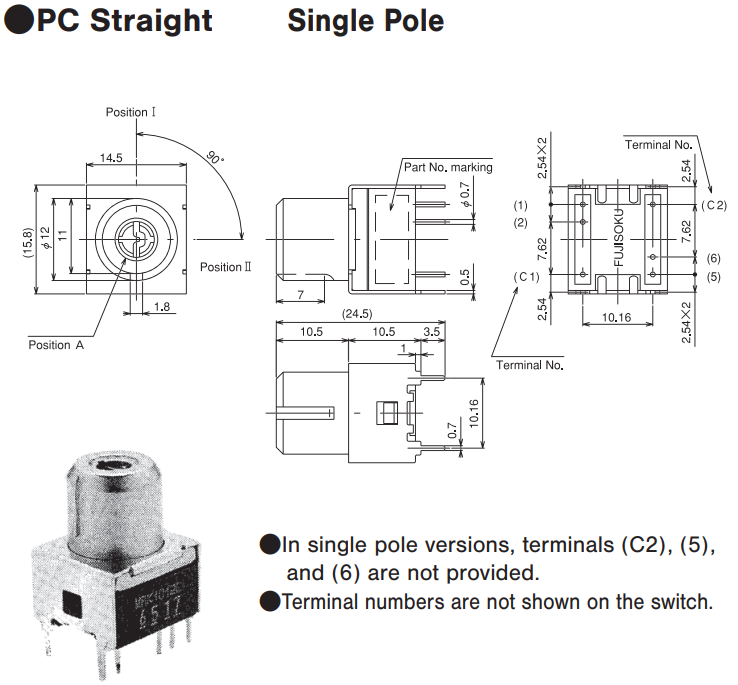

外形尺寸

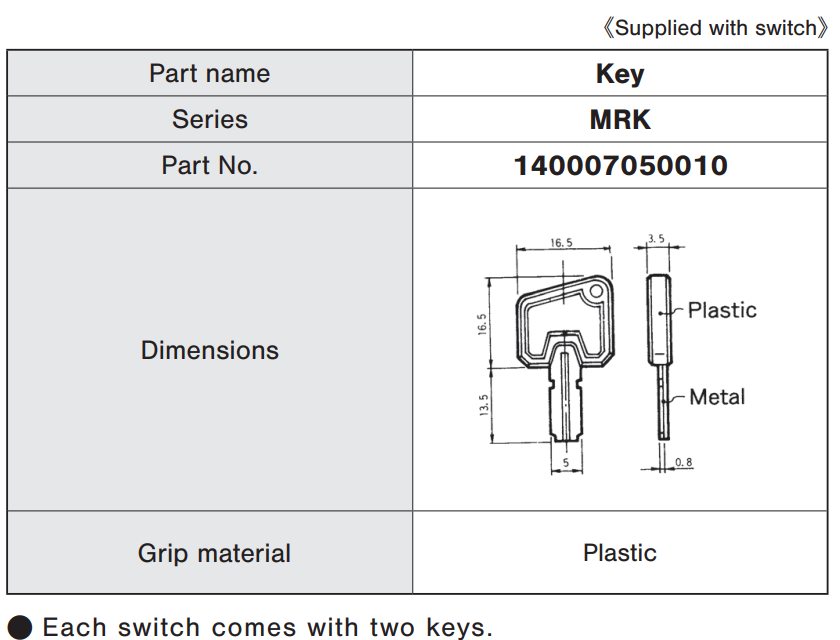

标准配件

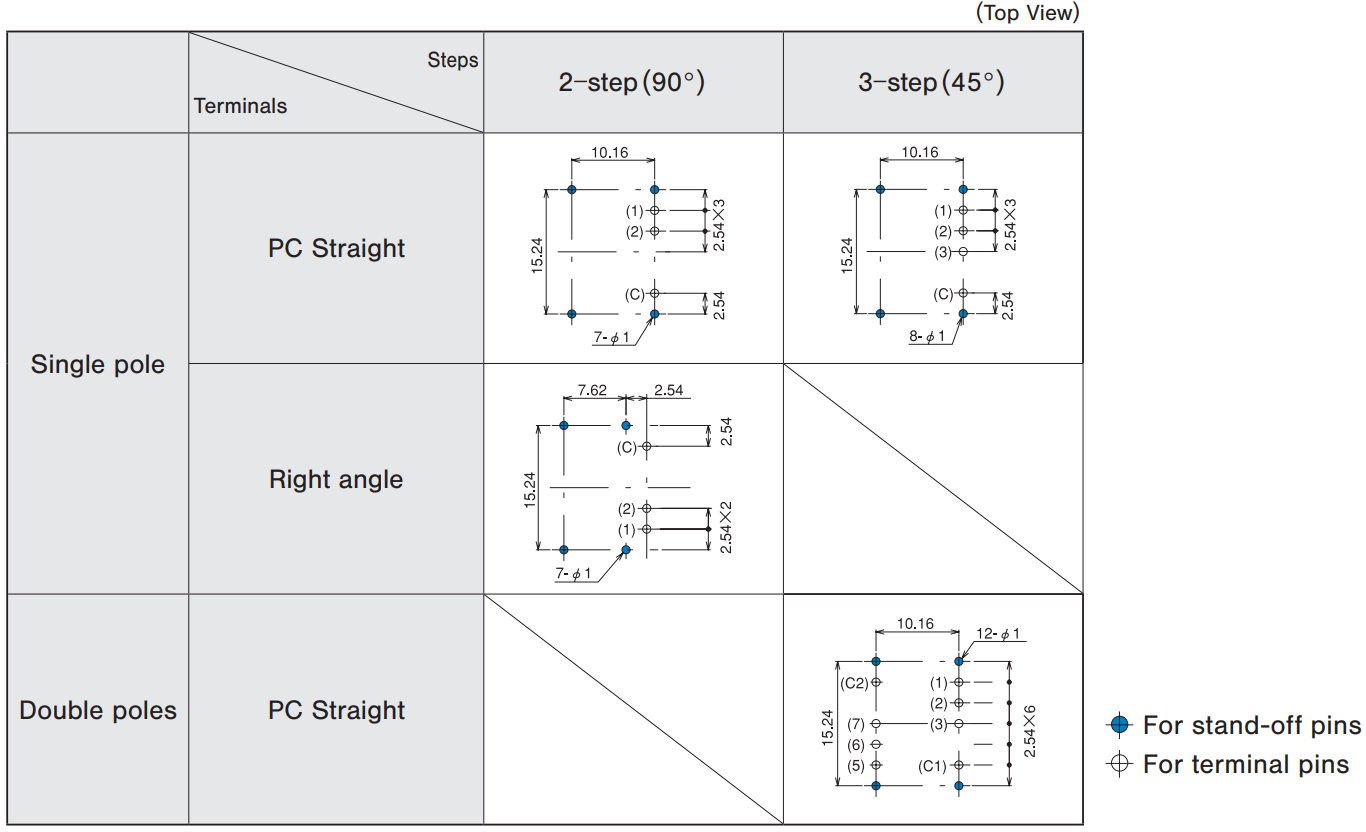

印刷电路板钻孔尺寸

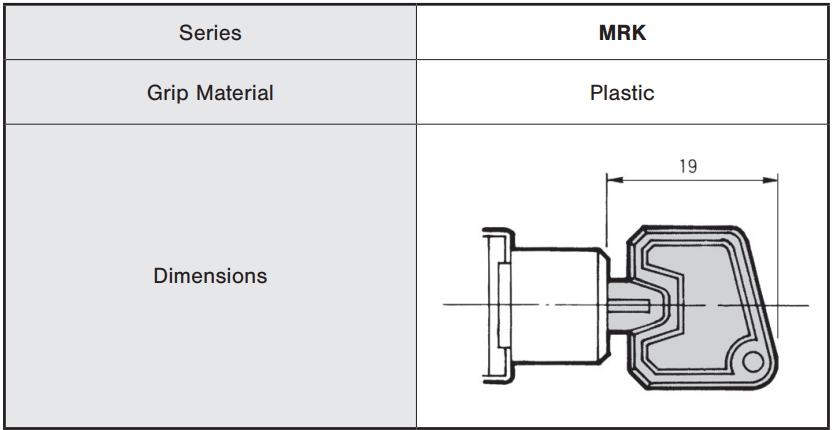

钥匙安装尺寸
操作注意事項
| 焊接规格 |
①手工焊接: 焊铁 温度：最高360°C；时间：最多3秒 |
|---|---|
| 清洁规格 |
①溶剂：请使用氟系或酒精系溶剂 |
