微调电位器 ST-32
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
3mm小尺寸密封型
特 征特 征
-
考虑可操作性的正/负共用驱动槽
- 采用金属引线端子提高了板弯曲强度
-
丰富的品种 (4 种类型)
-
密封结构 (可清洗），可进行灌封和涂层
-
该系列可从型号一览表获取 chemSHERPA (产品所含化学物质成分情報)
- 型号一览表下载 chemSHERPA (shai 格式)
电气特性
| 标称电阻范围 | 10 Ω ~ 2 MΩ |
|---|---|
| 电阻容差 | ± 20 % |
| 额定功率 | 0.125 W (70 °C), 0 W (125 °C) |
| 电阻变化特性 | 线性 (B) |
| 最大输入电压 | DC 200V 或额定功率，以较小者为准 |
| 最大雨刮器电流 | 100 mA 或额定功率，以较小者为准 |
| 有效电气角 | 210 ° (1 turn) |
| 剩余电阻值 | 1％或2Ω，以较大者为准 |
| 接触电阻变化 C.R.V. | 1％或3Ω，以较大者为准 |
| 工作温度范围 | -55 ~ 125 °C |
| 温度系数电阻 | 10 Ω ~ 50 Ω: ± 250 10-6/°C maximum 100 Ω ~ 2 MΩ: ± 100 10-6/°C maximum |
| 绝缘电阻 | 1000 MΩ minimum (DC 500 V) |
| 介电强度 | AC 500 V, 60 s |
| 净重 | Approx. 0.05 g (ST-32EA,EB) Approx. 0.11 g (ST-32EG,EH) |
机械特性
| 机械旋转角度 | 250° (1 turn) |
|---|---|
| 旋转扭矩 | 5 mN·m {51 gf·cm} maximum |
| 旋转停止强度 | 20 mN·m {204 gf·cm} minimum |
| 旋转寿命 | 100 cycles [ΔR/R ≦ ± (2 Ω +3%)] |
| 推动操作部件强度 | 5 N {0.51 kgf} minimum |
| 可焊性 | 245 ±3°C, 2~3 s |
| 剪切（粘附）性 | 5 N {0.51 kgf} 10 s |
| 基板抗弯性 | 宽度90mm，偏转3mm 5秒，1次 |
| 剥离强度 | 5 N {0.51 kgf} 10 s |
环境特性
| 测试项目 | 测试条件 | 规格 |
|---|---|---|
| 热冲撃 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2%] [S.S. ≦ 1%] |
| 耐湿性 | -10~65 °C (相对湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 2%] |
| 耐冲击性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振动性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 负载寿命 | 70 °C, 0.125 W 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低温操作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高温测试 | 125 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 浸入式密封 | 85 °C, 60 s | 无泄漏（无连续气泡） |
| 焊锡耐热性 | 流焊：260 ± 3 °C, 5 ~ 6 s, two times maximum 回流：峰值温度255 ℃ |
[ΔR/R ≦ 1%] |
Δ R/R: 总电阻值的变化
S.S.: 设定稳定性
S.S.: 设定稳定性
〈Reflow profile for soldering heat evaluation〉
最大输入额定
| 标称电阻(Ω) | 电阻值符号 | 最大输入电压(V) | 最大雨刮器电流(mA) |
|---|---|---|---|
| 10※ | 11 | 1.00 | 100 |
| 20※ | 21 | 1.58 | 79.1 |
| 50 | 51 | 2.50 | 50.0 |
| 100 | 12 | 3.53 | 35.4 |
| 200 | 22 | 5.00 | 25.0 |
| 300 | 32 | 6.12 | 20.4 |
| 500 | 52 | 7.91 | 15.8 |
| 1k | 13 | 11.2 | 11.2 |
| 2k | 23 | 15.8 | 7.91 |
| 3k | 33 | 19.4 | 6.45 |
| 5k | 53 | 25.0 | 5.00 |
| 10k | 14 | 35.4 | 3.54 |
| 20k | 24 | 50.0 | 2.50 |
| 30k | 34 | 61.2 | 2.04 |
| 50k | 54 | 79.1 | 1.58 |
| 100k | 15 | 112 | 1.12 |
| 200k | 25 | 158 | 0.79 |
| 500k | 55 | 200 | 0.40 |
| 1M | 16 | 200 | 0.20 |
| 2M | 26 | 200 | 0.10 |
※ 标称电阻10 Ω品, 20 Ω品 ,按订单生产。
型号显示
| ST-32 | E | T | A | 100Ω | (12) |
|---|---|---|---|---|---|
|
系列名称 |
端子
E: 无铅电镀 |
包装形式 T: 编带(卷轴封装) |
端接样式 A: J形引线( (上面调整) |
电阻值 |
电阻值符号 |
型号一览表
| 标称电阻值 | 10Ω※, 20Ω※, 50Ω, 100Ω, 200Ω, 300Ω, 500Ω, 1kΩ, 2kΩ, 3kΩ, 5kΩ, 10kΩ, 20kΩ, 30kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ |
|---|
※订购时，请务必将上面列出的标称电阻值与以下型号组合使用。（✽10Ω、20Ω产品为定制产品。）
※下订单时验证上述部件号。
※编带版本不单独出售，必须以卷轴形式购买单位。
※下订单时验证上述部件号。
※编带版本不单独出售，必须以卷轴形式购买单位。
可获取含有化学物质调查 (需会员注册)。在本系列中，单击每个chemSHERPA按钮后出现的模式窗口中, 可选择最新版本 2.11.00 和先前版本 2.10.00。
| 型号 | 端子类型 | 调整方向 | 包装形式 | 包装数量 | 含有化学物质调查 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-32ETA | J 引线 | 顶部 | 编带 | 500 pcs./reel |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32EA | J 引线 | 顶部 | 塑胶袋散装 | 100 pcs./pack |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32ETB | 鸥翼式 | 顶部 | 编带 | 500 pcs./reel |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32EB | 鸥翼式 | 顶部 | 塑胶袋散装 | 100 pcs./pack |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32ETG | J 引线 | 侧面 | 编带 | 500 pcs./reel |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32EG | J 引线 | 侧面 | 塑胶袋散装 | 100 pcs./pack |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32ETH | 鸥翼式 | 侧面 | 编带 | 500 pcs./reel |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|
||||||||
| ST-32EH | 鸥翼式 | 侧面 | 塑胶袋散装 | 100 pcs./pack |
下载chemSHERPA，从以下按钮选择 Ver.2.11.00(最新版) 或 Ver.2.10.00(旧版本)[需要会员注册才能下载]
※
安装最新版本chemSHERPA数据制作支持工具等，点击此处。
|

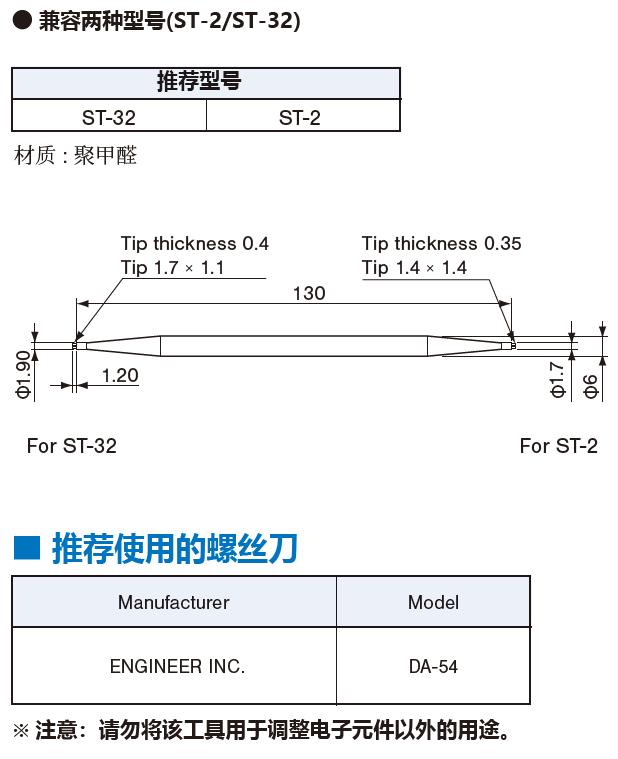

调整工具
推荐 P. C. B. PAD 外观尺寸
|
|
|
|
外观尺寸
包装规格
〈Taping packaging specifications〉
Taping version is packaged in 500 pcs. per reel.
Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500 pcs., etc.
ST-32ETA, ETB versions are boxed with 4 reels (2000 pcs.).
ST-32ETG, ETH versions are boxed with one reel (500 pcs.).
Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below.
-
●Embossed tape dimensions
-
●Reel dimensions(Unit: mm)(Conforms to JIS C 0806-3 , In accordance with EIAJ ET-7200A)
-
●ST-32ETA,ETB
-
●ST-32ETG,ETH(Unit: mm)
〈Bulk pack specifications〉
Unit of bulk in a plastic bag is 100 pcs. per pack.
Boxing of bulk in a plastic bag is performed with 500 pcs. per box.
