10.5mm的蝙蝠肘节开关
特 征特 征
-
环氧树脂外壳： 采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性
-
端子与地面之间的绝缘厚度（约4mm以上）
-
防止助焊剂渗透：环氧密封可防止焊料和助焊剂渗透
-
安装绝缘墙：提高内部极间绝缘性能，防止极间短路，提高可靠性
-
UL认证标准： File No.E432759/CSA认证标准： File No.LR38341
标准规格
| 最大额定 | 镀银:AC125V 6A/ AC250V 3A/ DC30V 4A 镀金:AC125V 6A /AC250V 3A / DC30V 4A / DC20V 25mA |
|---|---|
| 初始接触电阻 | 镀银:10mΩ Max.（DC2～4V 1A） 镀金:20mΩ Max.（AC200μV 1.5mA） |
| 初始介电强度 | AC1500V 1minute |
| 初始绝缘阻抗 | 1000 MΩ Min. （DC500V) |
| 电气寿命 | 替代类型：50,000次 循环 瞬时类型：25,000次 循环 |
| 工作温度范围 | －30～＋85℃ |
| 工作温度范围 | －40～＋85℃ |
型号显示
| 8 | A | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 A: 标准摇头 |
极数 1: 1极 |
开关特性 01:ONーON |
端接样式 1:焊接端子 2:通孔4:通孔，直角 6:通孔，直角，垂直 |
电镀材料 无:Bs＋Ag or Cu＋Ag/Ag C:Bs＋Ag or Cu＋Ag/Ni＋Au
Bs=Brass |
◆端子类型
型号一览表
| 型号 | 端接样式 | 极数 | 开关特性 | CAD |
|---|---|---|---|---|
| 8A1011－Z | 焊接端子 | 1 pole | ON－ON | |
| ☆ 8A1011C－Z | 焊接端子 | 1 pole | ON－ON | |
| 8A2011－Z | 焊接端子 | 2 poles | ON－ON | |
| ☆ 8A2011C－Z | 焊接端子 | 2 poles | ON－ON | |
| ☆ 8A3011－Z | 焊接端子 | 3 poles | ON－ON | |
| ☆ 8A4011－Z | 焊接端子 | 4 poles | ON－ON | |
| 8A1021－Z | 焊接端子 | 1 pole | ON－OFF－ON | |
| ☆ 8A2021－Z | 焊接端子 | 2 poles | ON－OFF－ON | |
| ★8A4101-Z | 焊接端子 | 4 poles | ON－ON－ON | |
| 8A1012－Z | PC端子 | 1 pole | ON－ON | |
| ☆8A1012C－Z | PC端子 | 1 pole | ON－ON | |
| 8A2012－Z | PC端子 | 2 poles | ON－ON | |
| 8A3012－Z | PC端子 | 3 poles | ON－ON | |
| ☆ 8A1022－Z | PC端子 | 1 pole | ON－OFF－ON | |
| ☆ 8A1022C－Z | PC端子 | 1 pole | ON－OFF－ON | |
| ☆ 8A2022－Z | PC端子 | 2 poles | ON－OFF－ON |
☆半标准产品 / ★定制产品
另售配件
| 种类 | 型号 | Color | 外形尺寸 |
|---|---|---|---|
| Color cap | 140000470030 | 白色 |  |
| 140000470098 | 红色 | ||
| 140000470031 | 黒色 | ||
| 140000470037 | 灰色 | ||
| 140000470038 | 白色 |  |
|
| 140000470100 | 红色 | ||
| 140000470077 | 灰色 | ||
| Waterproof cap | 140000470422 |  |
|
外形尺寸
(Unit:mm)
面板开孔图
- 使用锁紧环时：有效安装面板厚度最大为 2.5 mm。
- 不使用锁紧环时：有效安装面板厚度最大为 3.5 mm
印刷电路板孔尺寸
标准配件
※上表中的数字表示开关附带的各个配件的数量。
特殊回路スイッチ (3接点スイッチ)
该开关的设计使得无论操作部分向左、中间还是向右倾斜，开关特性都是 ON-ON-ON。
请参见下文。
8A4101-Z 使用 2 个电路和 3 个触点时
※外部接线（由客户接线）
使用说明注意事项
焊接规格
- 手工焊接 装置：烙铁 最大420℃ ,最多3秒
- 自动焊接 装置：喷射波型或浸入式 最大275℃，最多 6秒。
- 上述焊接条件仅适用于带有直端子的开关。
- 直角端子无法自动焊接。带有直角端子的开关应手动焊接。
- 将两个或多个端子焊接到公共焊盘时，请使用阻焊剂隔离端子。
助焊剂清洁
- 溶剂：氟或酒精类型。
- 8（8G，8 GA 除外）系列不防水。
- 要清洗PC板，用刷子清洁PC板的焊接表面 ,未开关暴露在清洁溶液中。
- 焊接后清洗应在端子后进行, 温度降至90℃或以下,或在室温下持续五分钟或更长时间
安装开关
- 在将开关安装到PC板上之前，请勿弯曲端子引脚。
- 安装开关后，请避免开关旋钮等处印加设备重量的放置方式
- 要将 pc 端子类型的面板固定, 请将开关螺钉主体拧紧到面板上, 然后焊接到印刷电路板上。
“8”系列开关系列选型表

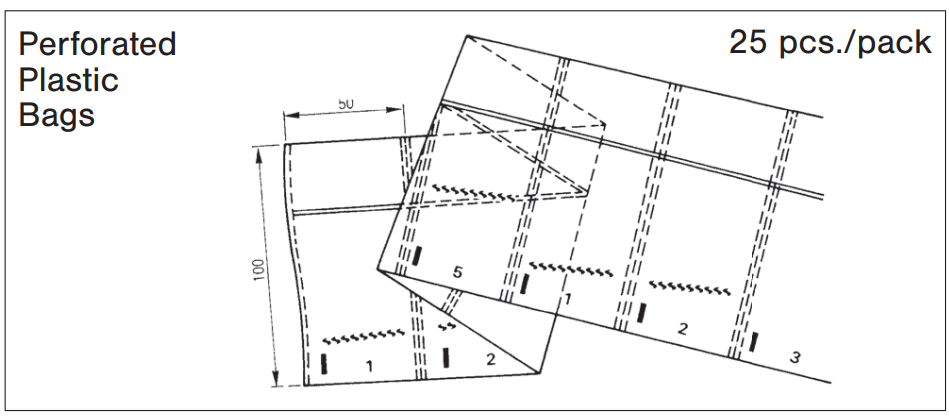

包装规格
(Unit:mm)
