超小型摇臂开关
特 征特 征
-
超小尺寸。它是传统A系列的1/2体积比。
-
焊接后可进行浸入式清洁。
-
端子安装间距为0.1英寸。
-
独立的制动机构确保了、轻盈的操作感觉。
-
由于夹子接触，接触可靠性具有长期稳定性。
-
由于触点是镀金，因此适用于微电流区域。
-
全模压型可防止防止静电引起的故障。
标准规格
| 额定 | 最大额定：0.4VA（DC28V以下）最小额定：DC20mV 1μA |
|---|---|
| 初始接触电阻 | 100mΩ以下 （AC200μV 1.5mA） |
| 介电强度 | AC250V 1分钟 |
| 绝缘阻抗 | 500MΩ以上（DC250V） |
| 电气寿命 | 最大额定 10,000回 最小额定 50,000次 |
| 工作温度范围 | －40℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
型号显示
| F | L | 2 | D- | 2 | M- | Z |
|---|---|---|---|---|---|---|
|
型号 |
操作部形状 L：摇杆式 |
极数 1：单极 |
开关特性 D:ON‒ON |
端接样式 2：PC端子 |
操作部形状 M：标准 |
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | 操作部形状 | CAD |
|---|---|---|---|---|---|
| FL1D－2M－Z | 单极 | ON ‒ ON | PC 端子 | 标准 | |
| ★FL1D－5M－Z | 单极 | ON ‒ ON | R/A端子 | 标准 |
★定制产品
标准配件（该主开关的附件）
| 种类 | 型号 | Color | 外形尺寸 |
|---|---|---|---|
| 摇杆 | 140000050858 | 白色 |  |
| 140000050860 | 黒色 | ||
| 140000050861 | 灰色 | ||
| 翘板 | 140000481410 | 白色 |  |
| 140000481412 | 黒色 | ||
| 翘板 | 140000481594 | 白色 |  |
| 140000481597 | 灰色 |
※
订购时请注明翘板或摇杆型号。

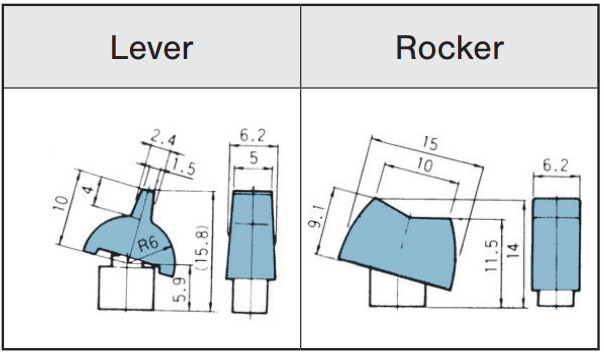

杠杆・摇臂安装图
外形尺寸
(Unit:mm)
● PC straight
PC Hole Layouts（Top view)
● Right Angle
PC Hole Layouts（Top view)
焊接条件
- 手工焊接
设备：烙铁
最高温度：380℃；最长3秒 - 自动焊接
设备：喷波式或浸焊式
最高温度：275℃；最长6秒
洗涤规格
| 1. 溶剂：氟类或醇类 |
|---|
| 2. 如果在焊接后进行清洁，请将电路板置于室温（30℃或以下）下放置1至2小时后再进行清洁 |
| 3. 请勿使用超声波清洗。 |
包装规格
(Unit:mm)
环境相关文件
