摇臂・摇杆开关 8HD
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
防塵槓桿·搖臂開關
特 征特 征
-
8HD是8H的防尘版本, 非常适合在多尘的恶劣环境中使用
-
杠杆、摇杆和安装框架有四种哑光颜色可供选择
请选择适合面板设计的款式 -

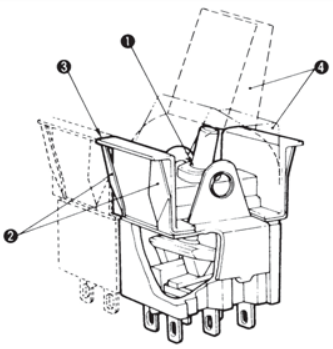

❶ 防尘结构
❷ 卡入式面板安装 (安装孔尺寸8H相同)
❸ 并排安装面板之间不会导致间隙
❹ 可安装色彩鲜艳的哑光杠杆和摇杆，增强面板设计
标准规格
| 最大额定 | 镀银:AC125V 6A / AC250V 3A / DC30V 4A 镀金:20VDC 25mA |
|---|---|
| 初始接触电阻 | 镀银:10mΩ Max.（2～4VDC 1A） 镀金:20mΩ Max.（200 μVAC 1.5mA） |
| 初始耐电压 | AC1500V 1分鐘 |
| 初始绝缘电阻 | 1000MΩMin. （DC500V） |
| 电气寿命 | 替代类型:50,000次 瞬时类型:25,000次 |
| 工作温度范围 | －30～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| 8 | H | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名 |
操作部形状 HD:杠杆·摇臂 |
极数 1:1极 |
开关特性 01:ON-ON |
端接样式 1:焊接端子 |
接触电镀和材料 无:Bs+Ag or Cu+Ag/Ag |
注）：根据以下组合，还有未注册的型号，请查每个系列的产品类型列表
◆端子形状
型号一览表
| 型号 | 极数 | 端接样式 | 开关特性 | CAD |
|---|---|---|---|---|
| ☆ 8HD1011－Z | 单极 | 焊接端子 | ON － ON | |
| ★ 8HD1041－Z | 单极 | 焊接端子 | (ON)－ OFF －(ON) | |
| ☆ 8HD2011－Z | ２极 | 焊接端子 | ON － ON | |
| ☆ 8HD2021－Z | ２极 | 焊接端子 | ON － OFF － ON |
☆半标准产品 / ★定制产品
另售配件
| 种类 | 型号 | 颜色 | 外形尺寸 |
|---|---|---|---|
| 安装架（+不锈钢板） | 140000340127 +140000600181 |
白色 |  |
| 140000340129 +140000600181 |
黒色 | ||
| 140000340130 +140000600181 |
灰色 | ||
| 仅不锈钢板 | 140000600181 | ||
标准配件（该主开关的附件）
| 种类 | 型号 | 颜色 | 外形尺寸 |
|---|---|---|---|
| 摇杆 | 140000050558 | 白色 |  |
| 140000050559 | 红色 | ||
| 140000050560 | 黒色 | ||
| 140000050561 | 灰色 | ||
| 翘板 | 140000480594 | 白色 |  |
| 140000480595 | 红色 | ||
| 140000480596 | 黒色 | ||
| 140000480597 | 灰色 |
※
订购时请注明翘板或摇杆型号。
外形尺寸
(Unit:mm)
面板开孔图
如何安装杠杆、摇杆/安装框架
-
◆安装杠杆、摇杆
-
◆安装框架
スイッチをパネルに取り付ける際は、上から左右均等のカで押し込んでください。※要将开关安装到面板上，请从面板侧按入开关，左右两侧用力均匀
印刷电路板孔尺寸
操作注意事项
◆焊接规格
- 手工焊接
设备：烙铁
①420 ℃, Max .; 3 sec., Max. - 自动焊接
②最高275℃ ± 10℃；最长5秒
以上焊接条件仅适用于PC端子型。
◆清洁规格
- 请使用含氟或酒精类溶剂。
- 由于本产品不防水，如需清洁PC板，请用刷子刷焊锡表面，以免清洁液沾到开关本体上
◆安装
- 在将开关安装到印刷电路板上之前，请勿弯曲端子
- 安装开关后，请避免将开关放置在设备重量施加到开关旋钮等的位置。
- 要将PC端子型固定到面板上，请先用螺钉将开关本体固定到面板上，然后再将其焊接到印刷电路板上
环境相关文件
