压力指示器 PZ-30
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
自由地设置传感器位置！传感器分离式压力指示器
- 压力指示器与传感器分开 - 可与各种传感器配合使用
- 气动设备和半导体制造设备气动等广泛的应用
- 可支持所有压力范围
- 非显示模式下的低功耗
- 通过面板锁定功能保护设置数据
标准规格
- 除非另有说明，否则工作温度为25±5°C，驱动电压为24 VDC。
|
标 准 规 格 | 工作温度 | − 10 ~ 50°C |
|---|---|---|
| 工作湿度 | 35 ~ 85%RH | |
| 保护结构 | IP40 | |
| 储存温度 | − 20 ~ 70°C | |
| 净重 | Approx. 80g (Including 2 m cable) | |
| 绝缘电阻 | 100 MΩ minimum | |
| 耐压 | 500 V DC 1 minute | |
| 驱动电压 | 10.8 ~ 30 V DC（包括紋波）※ | |
| 电流消耗 | 50 mA maximum | |
|
输 入 | 输入信号 | 1 ~ 5 V (V) / 4 ~ 20 mA (I) |
| 输入阻抗 | 10 kΩ (V) / 250 Ω (I) | |
|
显 示 | 显示位数 | 3 |
| 显示元件 | LED | |
| 显示次数 | 約 4次/秒 | |
| 负压显示 | 紅色LED亮起; “–” LED is ON | |
| 显示精度 | ± 1 %F.S. (Without sensor's error) | |
| 温度特性 | ± 0.5 % (0 ~ 50 °C, Reference temp. 25 °C) | |
| 分辨率 | 1 count | |
|
开 关 | 输出状态 | NPN/PNP |
| 2點輸出（晶體管，集電極開路） | ||
| 交换容量 | 30 V DC 100 mA maximum | |
| 剩余电压 | 1.2 V maximum (NPN), 2.2 V maximum (PNP) | |
| 滞后设置 | 0 ~ 300 counts 可變 | |
| 可重复性 | ± 0.2 %F.S. ± 1 count | |
| 短路保护 | 具有保護功能 | |
| 响应度 | Approx. 5 ms (“F – 0”) (Selectable 5 ms ~ 2.5 s) | |
| 温度特性 | ± 0.5 %F.S. (0 ~ 50 °C, Refernce temp. 25°C) | |
| 操作显示 | 輸出1（綠色LED）和輸出2（紅色LED）輸出ON時點亮 | |
| 模 拟 输 出 | 电压输出 | 1 ~ 5 V |
| 电流输出 | 4 ~ 20 mA（負載電阻 500 Ω以下） |
※选择PZ-30模拟电流输出类型时，或使用带电流输出的传感器时，驱动电压为24 VDC±10％。
环境特性
| 测试项目 | 测试条件 | 變化量 |
|---|---|---|
| 耐振动 | Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed) |
压力显示，开关设定值，模拟输出 每次测试后最大值 ± 1 %F.S. |
| 耐冲击 | 98.1 m/s2 , 3 directions for 3 times each (packed) | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs |
型号显示
| PZ-30- | N | V | S T | I |
|---|---|---|---|---|
|
系列名称 |
开关输出方式 N：NPN 输出 P：PNP 输出 |
传感器信号输入规格 V：1 ~ 5 V I：4 ~ 20 mA |
传感器连接方式 ST：接线端子连接 |
模拟输出 空白：电压输出 |
型号一览表
| 型号 | 模拟输出 | 开关输出方式 | 传感器信号输入规格 | 传感器连接方式 | CAD |
|---|---|---|---|---|---|
| PZ-30-NVST | 电压输出 | NPN | 1 ~ 5 V | 接線端子連接 | |
| PZ-30-NIST | 电压输出 | NPN | 4 ~ 20 mA | 接線端子連接 | |
| PZ-30-PVST | 电压输出 | PNP | 1 ~ 5 V | 接線端子連接 | |
| PZ-30-PIST | 电压输出 | PNP | 4 ~ 20 mA | 接線端子連接 | |
| ➡PZ-30-NVSTI | 電流輸出 | NPN | 1 ~ 5 V | 接線端子連接 | |
| ➡PZ-30-NISTI | 電流輸出 | NPN | 4 ~ 20 mA | 接線端子連接 | |
| ➡PZ-30-PVSTI | 電流輸出 | PNP | 1 ~ 5 V | 接線端子連接 | |
| ➡PZ-30-PISTI | 電流輸出 | PNP | 4 ~ 20 mA | 接線端子連接 | |
| PZ-30-NVCN | 电压输出 | NPN | 1 ~ 5 V | 连接器型端子 | |
| PZ-30-NICN | 电压输出 | NPN | 4 ~ 20 mA | 连接器型端子 | |
| PZ-30-PVCN | 电压输出 | PNP | 1 ~ 5 V | 连接器型端子 | |
| PZ-30-PICN | 电压输出 | PNP | 4 ~ 20 mA | 连接器型端子 |
※ Marked ➡ is manufactured upon receipt of order basis.
内部电气原理图
⦿电压模拟输出类型
|
|
|
|
- 当使用两线电流输出传感器，（Com.）被设定为N.C 。
⦿ 电流模拟输出类型
|
|
|
|
- 当使用两线电流输出传感器，（Com.）被设定为N.C。
- (注）关于PZ-30的背面端子编号和连接器引脚端子编号，请参阅PIN分配。 （请从尺寸图上的表格中获取）
模拟输出模式
- 模拟输出设置：在初始设置模式下，3位LED的第二位显示指示输出模式的代码。
- 输出模式对于每个额定压力是固定的，不能选择
切换输出模式
- SW输出设置：在初始设定模式下（SW2）LED闪烁时设定。出厂设置为单独模式（H / H）操作“1”。
- 然而将额定压力设置为（“-12P”或“-12F”）负压传感器下, SW输出设置初始化为单独模式（L / L）操作中的“4”。
|
|
|
|
- （注1）在独立模式下，设置1和SW1，设置2和SW2分别对应并运行。
- （注2）在窗口比较器模式下，它以SW1和SW2共用的下限（设置1）和上限（设置2）运行。 （滞后H是SW1 / SW2操作模式的通用设置。）

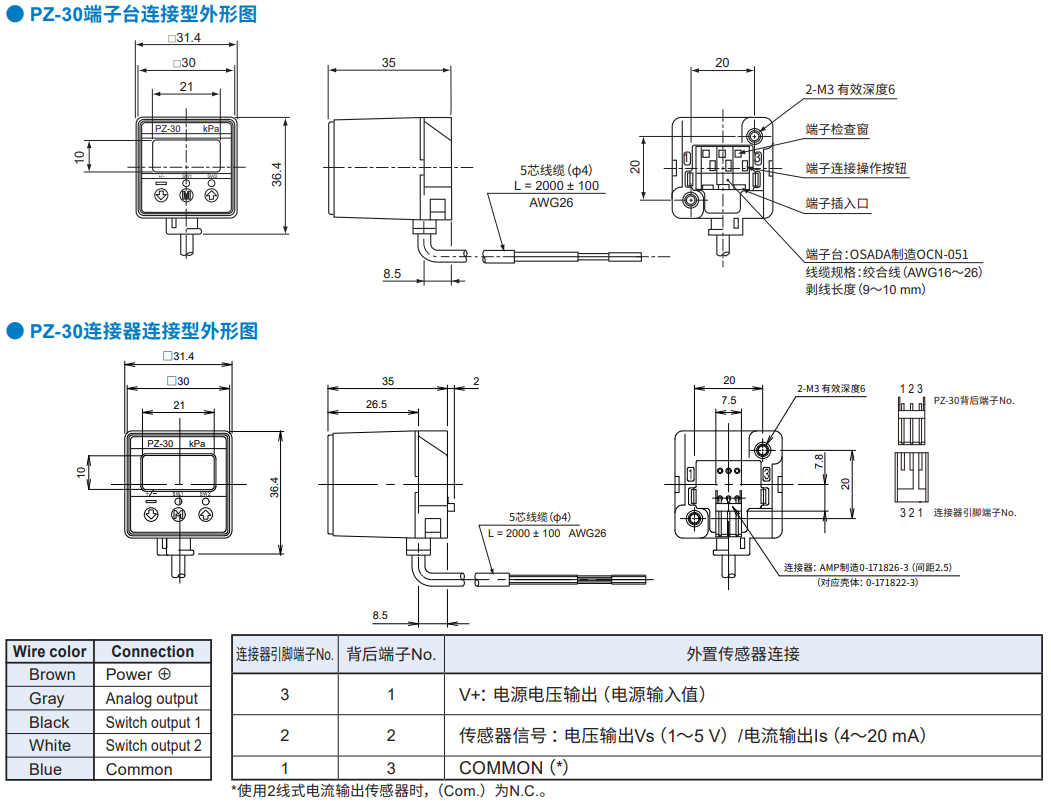

外形尺寸
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
附件安装方法<单独出售>
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
| 品名 | 型号名 | 内容 |
|---|---|---|
| 面板支架器组 | ACPG-003 | 面板支架罩 面板支架 面板塞 2 个 |
| 支架罩套 | ACPG-004 | 面板支架罩 面板支架 |
| 支架塞套 | ACPG-007 | 面板支架 面板塞 2 个 |
| 后面板安装支架组套（Z） | ACPG-011 | 后面板安装支架套（Z） 和 M3×4 外螺纹2 （2个） |
| 平面板安装支架组套（Z） | ACPG-012 | 平面板安装支架组套（Z） 和 M3×4 外螺纹2 （2个） |
显示倍增/额定压力选择
● 选择显示倍数
红色指示灯闪烁表示初始设置为负压时，请设置任何代码。
出厂前，显示倍增器设置为“ 1”（kPa）。
● 额定压力的选择
当红色指示灯闪烁表示初始设置为负压SW1，SW2时，请设置任何代码。
出厂前的额定压力为“ 12P”（0〜100 kPa）。
