按钮开关 DP1/2
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
用于信号输入的指令按钮开关
特 征特 征
-
专用于印刷电路板
可直接安装在印刷电路板上。端子针的布局采用英寸间距 -
接触可靠性
接触部具有自清洁机制，并采用了确保接触可靠的双触点设计 -
轻快的点击手感
使用金属接片，带来柔和的触感和轻快的点击感 -
高密度安装
从PCB表面到按钮顶部的高度仅为11到11.5毫米，外壳轮廓设计允许并排安装 -
丰富的品种
提供多种按键帽形状和颜色。此外，DP1类型的按键帽可选用透明材质，便于在内部放置标签或文字。（标签尺寸：DP1-100为7×7mm，厚度0.3mm；DP1-120为10×10mm，厚度0.3mm。
标准规格
| 額定 | 最大：DC24V 50mA 最小：DC20mV 0.5mA(鍍銀) / DC20mV 10μA(鍍金) |
|---|---|
| 初始接觸電阻抗 | 20mΩ以下（AC200μV 1.5mA） |
| 介電強度 | AC250V 1分钟 |
| 絕緣電阻 | 100MΩ以上（DC250V） |
| 電氣壽命 | 20万次 |
| 衝程 | DP1: 0.8±0.3mm DP2: 1±0.3mm |
| 操作力 | 0.93±0.29N |
| 工作溫度範圍 | －25～＋75℃ |
| 儲存溫度範圍 | －25～＋85℃ |
型号显示
| DP | 2- | 1 | 0 | 0 | B- | R- | Z |
|---|---|---|---|---|---|---|---|
|
型号 |
结构 |
极数 |
盖帽形状 |
接点电镀 無：鍍銀 B：镀金 |
盖帽色调 |
|
型号一览表
| 型号 | 接点电镀 | 极数 | 盖帽形状 | 盖帽色调 | CAD |
|---|---|---|---|---|---|
| DP1－100－Z | 镀银 | 1极 | 标准 | - | |
| ☆ DP1－100B－Z | 鍍金 | 1极 | 标准 | - | |
| DP1－120－Z | 镀银 | 1极 | DP1 宽盖帽 | - | |
| ★ DP1－120B－Z | 鍍金 | 1极 | DP1 宽盖帽 | - | |
| ★ DP2－100－G－Z | 镀银 | 1极 | 标准 | 灰 | |
| ★ DP2－100－K－Z | 镀银 | 1极 | 标准 | 黒 | |
| ☆ DP2－100－R－Z | 镀银 | 1极 | 标准 | 紅 | |
| ☆ DP2－100－W－Z | 镀银 | 1极 | 标准 | 白 |
☆（白星）是准标准品。 ★（黑星）是定做产品。
外形尺寸
(Unit:mm)

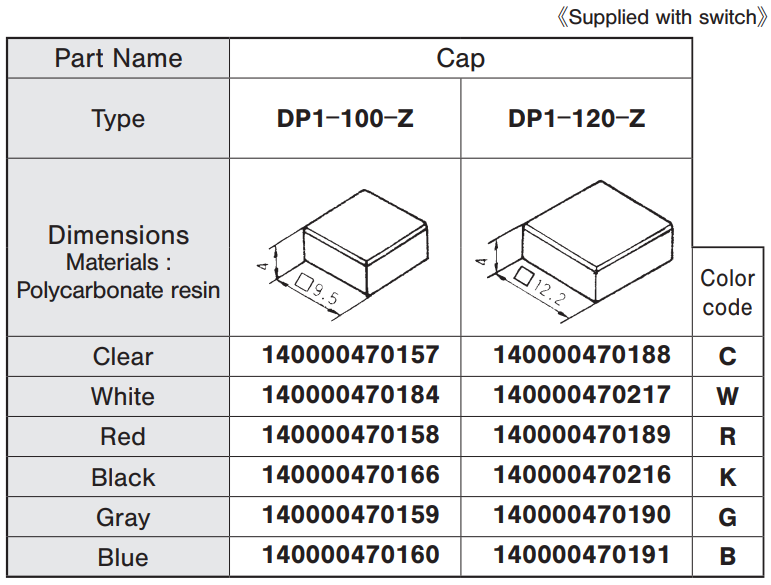

标准配件

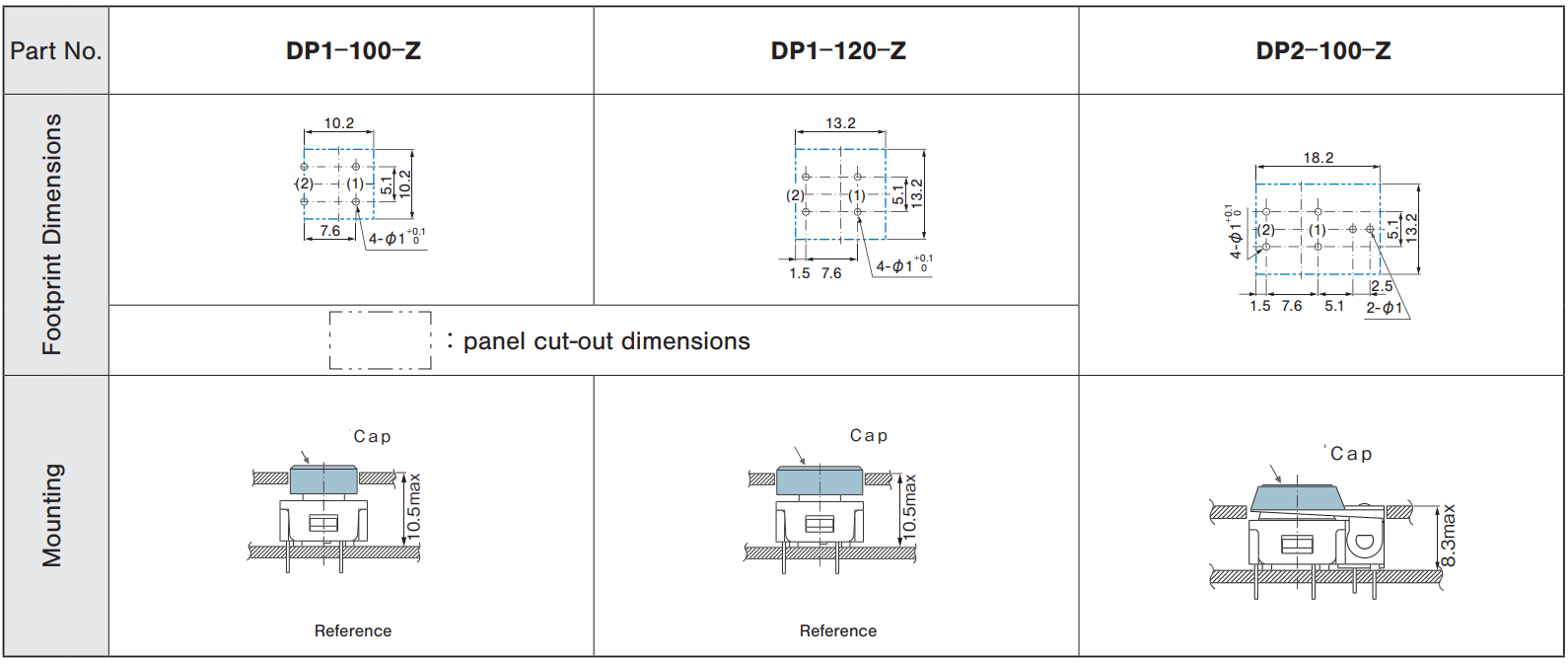

印刷电路板封装与安装方式
操作注意事項
| 有效操作范围 |
|
|---|---|
| 焊接规格 |
|
| 清洁规格 |
|
包装规格
(Unit:mm)
环境相关文件
