照光式按钮开关 LP
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
全品种UL，CSA认证产品
特 征特 征
-
短机身结构
采用机身长度仅为10ｍｍ的短机身结构，实现了设备的小型化和节省空间 -
明亮且均匀的照光面
部分采用高亮度LED，照光面明亮且均匀 -
两种安装方式
可选择印刷电路板安装方式或面板卡扣式安装方式 -
开关部分采用快动机构、带来轻快的操作手感
-
所有型号均通过UL和CSA认证
标准规格
| 额定 | 最大 :0.4 VA AC/DC ・Voltage 20 mV～48 V ・Current 0.1 mA～50 mA 最小: 20 mVAC/DC 0.1 mA |
|---|---|
| 初始接触电阻抗 |
100 mΩ max. （1.5 mA 200 µVAC） |
| 介电强度 | 1,500 VAC 1 minute |
| 绝缘电阻 | 1100 MΩ min. （500 VDC） |
| 触点抖动 | 10 msec. max. |
| 电气寿命 | 50,000 operations （50 mA 48 VAC/DC） 200,000 operations （0.4 VA AC/DC） |
| 操作力 | 1 pole:1.47±0.98 N 2 poles:2.26±0.98 N |
| 行程 |
总行程：2.3 mm 备用锁定行程：1.5 mm |
| 工作温度范围 | −15～＋60℃ |
| 储存温度范围 | −25～＋70℃ |
型号显示
■非照明式
| LP- | 1 | S- | 2 | 6 | S- | W- | Z | |
|---|---|---|---|---|---|---|---|---|
|
型号
|
箱子・端子形状
1: 没有法兰·PC 针脚 |
盖帽形状 S: 12×12 |
极数 1: 单极 |
开关功能 6: 瞬时 ON -（ON） |
接点材质 G:镀金 |
蓋帽顏色 W:白色 R:红 K:黑色 G:灰色 |
|
※具体的产品阵容请参阅下方的型号一览表
■单色照明
| LP- | 1 | S- | 2 | 6 | S- | ２- | ２ | ９- | Z |
|---|---|---|---|---|---|---|---|---|---|
|
型号 |
箱子・端子形状 1: 没有法兰·PC 针脚 |
盖帽形状 S: 12×12 |
极数 1: 单极 |
开关功能 6: 瞬时 ON -（ON） |
接点材质 S: 镀银 |
LED颜色 ２:红 ５:绿 ８:黄
|
盖帽颜色 ０:透明 ２:红透明
|
平板 ９:白透明 ２:红透明 ５:黄透明
|
※具体的产品阵容请参阅下方的型号一览表

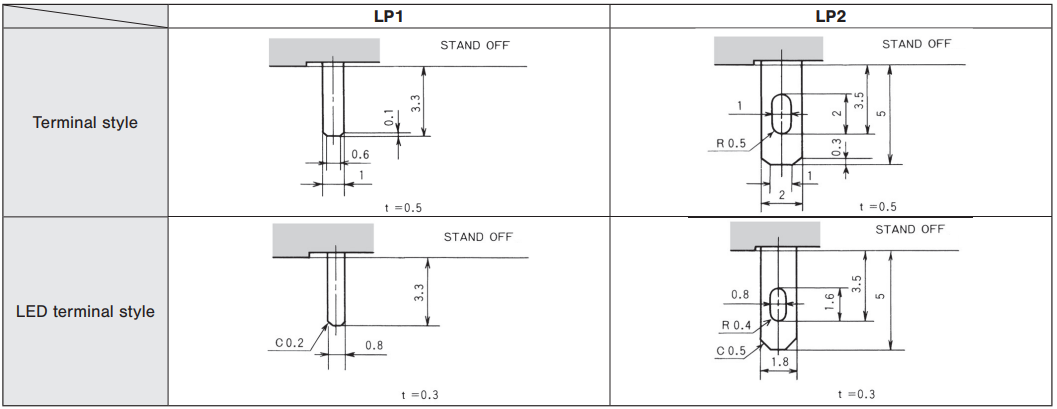

端子形状
LED规格
| 符号 | 色调 | 正向电流/IF | 正向电压/VF | 反向电压/VR | |
|---|---|---|---|---|---|
| 公称/Nom. | 最大/Max. | ||||
| 2 | 紅 | 30mA | 2.0V | 2.5V | DC5V |
| 5 | 緑 | 25mA | 2.2V | 2.5V | DC5V |
| 8 | 黃 | 30mA | 2.1V | 2.5V | DC5V |
- 施加于 LED 的电流必须低于各开关 LED 规格中所示的正向电流（IF）。
电阻值 R 应根据以下公式进行计算。
非照明式-型号一览表
| 型号 | 极数 | 开关功能 | 接点材质 | 盖帽颜色 | 外壳・端子形状 | 盖帽形状 | CAD |
|---|---|---|---|---|---|---|---|
| ☆LP1S-16G-W-Z | 1 | ON -(ON) | 镀金 | 白 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP1S-16G-R-Z | 1 | ON -(ON) | 镀金 | 赤 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP1S-16G-K-Z | 1 | ON -(ON) | 镀金 | 黒 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP1S-16G-G-Z | 1 | ON -(ON) | 镀金 | 灰色 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP1S-17G-K-Z | 1 | ON - ON | 镀金 | 黒 | 没有法兰·PC 针脚 | □12×12mm | |
| LP1S-26G-W-Z | 2 | ON -(ON) | 镀金 | 白 | 没有法兰·PC 针脚 | □12×12mm | |
| LP2S-16G-W-Z | 1 | ON -(ON) | 镀金 | 白 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP2S-16G-R-Z | 1 | ON -(ON) | 镀金 | 赤 | 没有法兰·PC 针脚 | □12×12mm | |
| ☆LP2S-26G-W-Z | 2 | ON -(ON) | 镀金 | 白 | 没有法兰·PC 针脚 | □12×12mm |
☆半标准产品

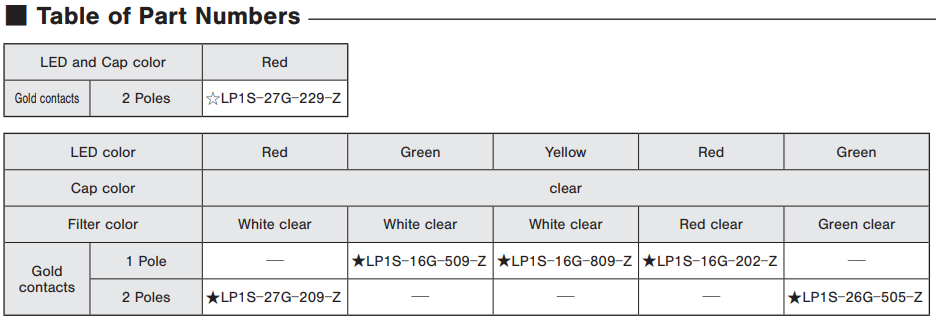

单色照光式ー型号一览表
| 型号 | 极数 | 接点材质 | 开关功能 | 外壳・端子形状 | 盖帽尺寸 | LED色调 | 盖帽颜色 | 平板颜色 | CAD |
|---|---|---|---|---|---|---|---|---|---|
| ☆LP1S-27G-229-Z | 2 | 镀金 | ON - ON | 没有法兰·PC 针脚 | □12×12mm | 红 | 红 | ー | |
| ★LP1S-27G-209-Z | 2 | 镀金 | ON - ON | 没有法兰·PC 针脚 | □12×12mm | 红 | 透明 | 白透明 | |
| ★LP1S-16G-509-Z | 1 | 镀金 | ON -(ON) | 没有法兰·PC 针脚 | □12×12mm | 绿 | 透明 | 白透明 | |
| ★LP1S-16G-809-Z | 1 | 镀金 | ON -(ON) | 没有法兰·PC 针脚 | □12×12mm | 黄 | 透明 | 白透明 | |
| ★LP1S-16G-202-Z | 1 | 镀金 | ON -(ON) | 没有法兰·PC 针脚 | □12×12mm | 红 | 透明 | 红透明 | |
| ★LP1S-26G-505-Z | 2 | 镀金 | ON -(ON) | 没有法兰·PC 针脚 | □12×12mm | 绿 | 透明 | 绿透明 | |
| ☆LP2S-26G-229-Z | 2 | 镀金 | ON -(ON) | 带法兰·焊接端子 | □12×12mm | 红 | 红 | ー | |
| ★LP2S-27G-509-Z | 2 | 镀金 | ON - ON | 带法兰·焊接端子 | □12×12mm | 绿 | 透明 | 白透明 | |
| ★LP2S-26G-202-Z | 2 | 镀金 | ON -(ON) | 带法兰·焊接端子 | □12×12mm | 红 | 透明 | 红透明 | |
| ★LP2S-16G-505-Z | 1 | 镀金 | ON -(ON) | 带法兰·焊接端子 | □12×12mm | 绿 | 透明 | 绿透明 |
☆半标准产品 / ★定制产品

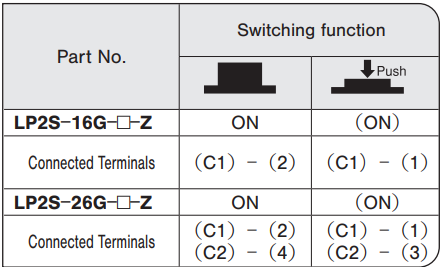

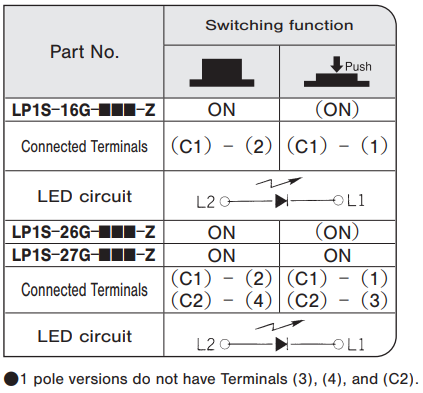

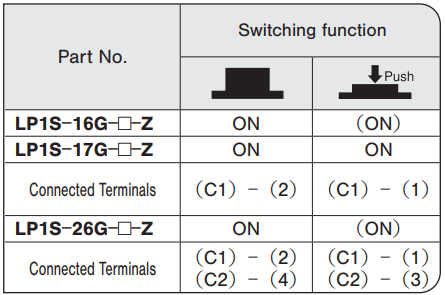

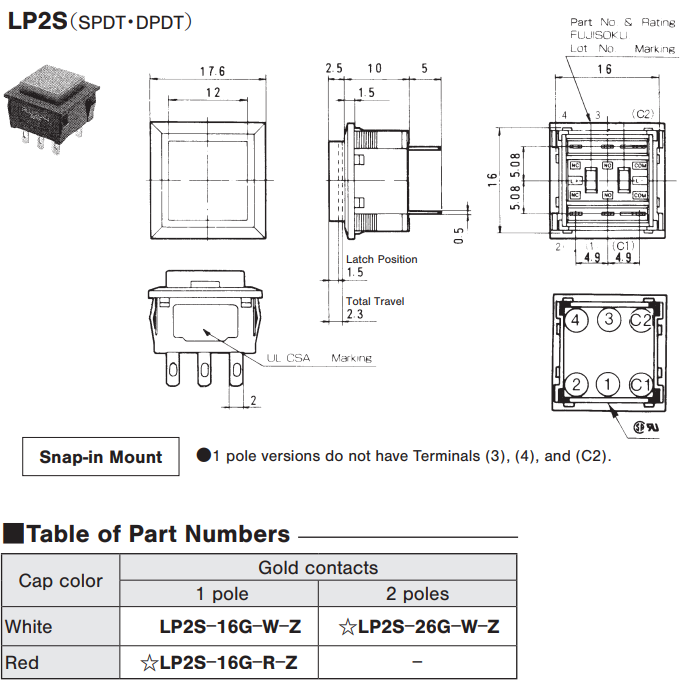

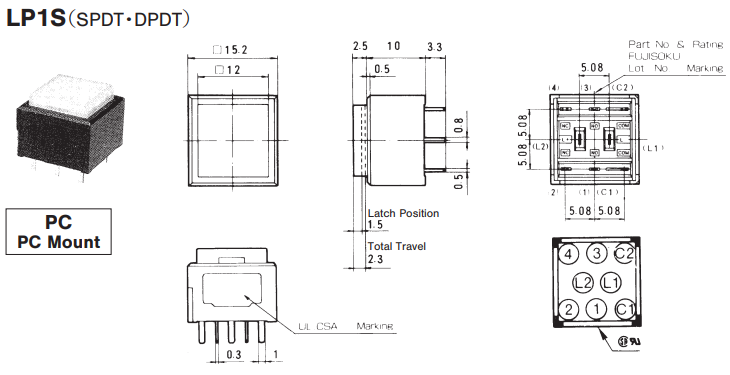

外形尺寸
面板开孔图
当开关以两个或多个模块安装时，各模块之间的开孔间距应至少为3mm。
印刷电路板开孔尺寸（俯视图）

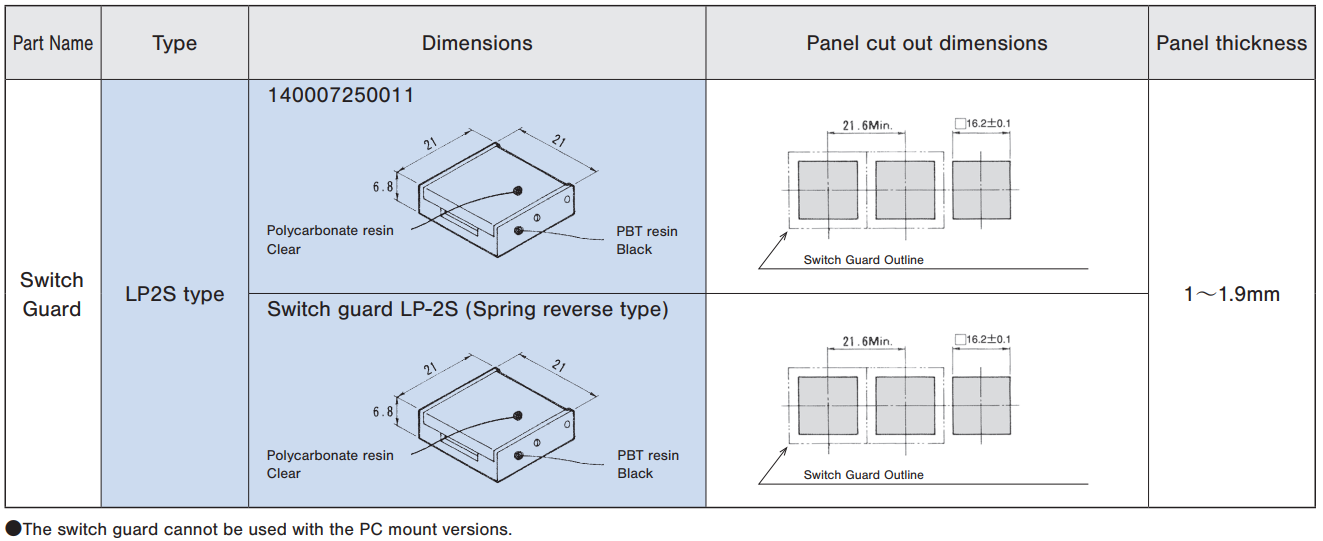

可选配件
关于安装
(1)盖子的拆卸方法
- 请将指甲钩住帽侧面的凹槽将其取下。取下帽盖时，请确保处于未锁定状态。
(2)安装盖子
- 将彩色板插入帽盖内侧。彩色板没有正反面之分。
- 请将帽盖内侧的两个凹槽对准开关本体的凸起部位插入。
(3)安装开关保护罩
(4)关于面板开孔加工
- 在进行面板开孔时，请从面板的正面进行冲压。
- 安装开关时，也请如图所示从面板的正面进行安装。
- 这样可以使开关两侧的安装弹簧有效地卡住孔的边缘。
- 请注意，开关安装后在垂直方向上的间隙不得超过0.3毫米。
使用注意事项
| 焊接 | ①手工焊接：焊锡铁/270℃以下，5秒以内 ②回流焊装置：喷射式或浸入式/245±10℃ ，5秒以内 ③预热时间应为最多30秒，最高温度为100℃以下。 ④推锁类型，请在解除锁定的状态下进行焊接。 |
|---|---|
| 清洗 | ①溶剂：氟或醇类。 LP系列不耐洗涤。 ②清洗PC板，用刷子清洁PC板的焊接表面。 ③焊接后，等待端子的温度冷却到90℃以下或者在室温下放置5分钟以上以后再洗净。 |
| 操作部 | ①要启动开关，请将按键帽完全按到底。如果未完全按下，可能无法完成切换或锁定。按键帽的按压力应不超过9.8N。 ②请使用蘸有酒精的软布清洁按键帽表面。请勿让液体进入开关本体。由于按键帽和滤光片采用聚碳酸酯树脂制成，请勿使用稀释剂、酸类、有机溶剂等。 ③按键帽和滤光片可以进行雕刻或印刷。雕刻深度应不超过0.3ｍｍ，使用的搪瓷漆涂层厚度应不超过0.1ｍｍ。 ④薄膜插片应按照左图所示的尺寸裁剪（厚度为0.1ｍｍ）。薄膜插片由客户自行提供。 ⑤按键帽和滤光片是两个独立的部件。拆卸按键帽时应在其处于上升位置时进行，以避免损坏开关。 |
| 关于LED | ①LED 的极性标示在开关底部。连接时应按照标示进行。 ②带灯开关中未内置保护电阻。保护电阻需由客户自行集成。 ③关于流经 LED 的电流，请参考 LED 的规格说明。 |
包装规格
(Unit:mm)
● If the order quantity is below the above packaging quantities, the packing style may be in trays.
环境相关文件
