用于表面安装的按钮开关
特 征特 征
-
可进行回流焊接
-
可清洗
-
超适用于微小电流的金镀触点
-
采用高接触可靠性的夹式接触机构
标准规格
| 额定 | 最大：0.4VA（ DC28V Max.)（电阻负载） 最小：DC20mV 1μA （电阻负载） |
|---|---|
| 初始接触电阻 | 80m Ω Max.（1.5mA 1kHz 20mV 以下） |
| 耐电压 | AC500V 一分钟 |
| 绝缘电阻 | 500MΩ（DC500V） |
| 行程 | 1.1mm |
| 操作力 | 1.5N±1N |
| 电气寿命 | 最大额定下 50,000次 |
| 切换时机 | 非短路 |
| 工作温度范围 | －40℃～＋80℃ |
| 储存温度范围 | －40℃～＋80℃ |
型号显示
| CFPA - | １ | F | B４ - | A | ２ | T |
|---|---|---|---|---|---|---|
|
系列·操作部分 P:按钮 |
极数 01: 1 bit |
开关特性 F: ONー（ON） |
端接样式 B４: 鸥翼式-R/A |
操作部形狀 A: 标准 |
接触材料 2:镀金 |
包装形式 T:Taping |
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | 接触材料 | 梱包仕様 | CAD |
|---|---|---|---|---|---|---|
| CFPA－1FB4－A2T | 1极 | ONー（ON） | 鸥翼式 Right angle | 镀金 | Taping | |
| CFPA－1FB4－A2W | 1极 | ONー（ON） | 鸥翼式 Right angle | 镀金 | Tray |
外形尺寸
(Unit：mm)
开关特性
印刷电路板尺寸
焊接规格

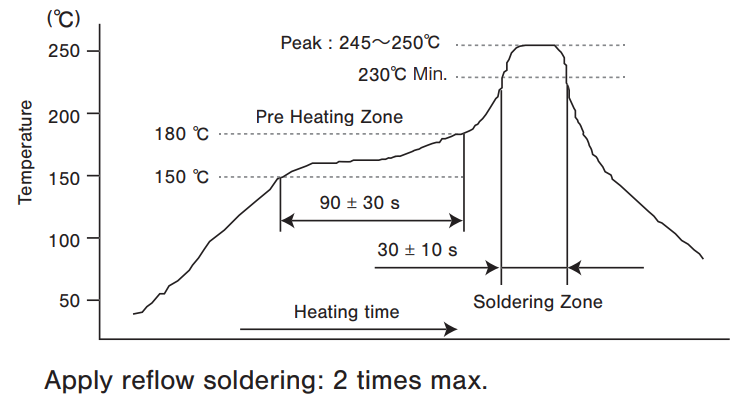

- 回流焊
- 手工焊接
手工焊接: 焊铁 350℃, Max.; 3-4 seconds, Max
清洁规格
- 清洗时请使用水或酒精作为溶剂。此外，请特别注意溶剂的使用方式。
- 清洗方法仅限于浸泡式清洗。清洗时间最长为2分钟，但请尽可能缩短清洗时间。
- 焊接后进行清洗时，请等待开关温度冷却至室温（30°C以下）后再进行。
- 清洗后必须充分干燥产品。干燥不充分可能导致扭矩波动或电气损坏。

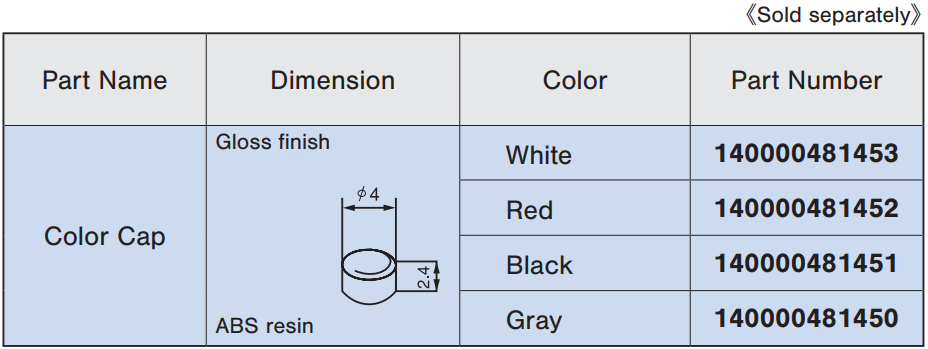

可选配件
安装彩色盖帽
包装规格
(Unit: mm)
-
●Taping (500 pcs /reel)
-
●Tray (50 pcs /tray)
环境相关文件
