按钮开关 8P

面板防水按钮开关


特 征特 征
  • 8P防水按压开关是一种用于面板密封的开关,通过内置“O”型密封圈,可防止水滴和灰尘从面板表面渗入。(相当于IP67等级)

  • 由于面板密封的需要,无法使用锁定环,因此在套筒上进行了“D”形切割,以防止开关旋转。

  • 另外,即使在面板上开一个直径为φ6.5的圆孔来安装开关,也不会影响其防水防尘性能。

  • 环氧树脂外壳: 采用自熄性 (UL94V-0) 材料,具有出色的耐电弧性

  • 端子与接地之间的绝缘距离最小为 4 mm

  • 防止助焊剂渗入:开关底部采用环氧树脂密封,有效防止焊锡和助焊剂进入

  • 绝缘隔板设计:极之间的绝缘隔板结构有助于防止极间短路,确保高可靠性

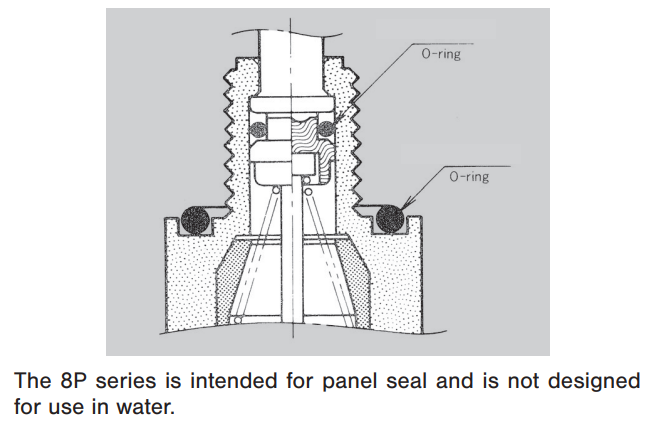

内部结构

※防水按压开关并非用于水下环境,而是用于防止水滴等进入的面板密封型开关。双重“O”型密封圈不仅具备防水功能,还能有效防止灰尘侵入。

标准规格

额定 AC125V 6A AC250V 3A DC30V 4A(电阻负载)
初始接触电阻 10mΩ以下(DC2~4V 1A)
初始耐电压 AC1500V  一分钟
初始绝缘电阻 1000MΩ以上 (DC500V)
电气寿命 替代型:40,000次 瞬间型:25,000次
工作温度范围 -30℃~+85℃
储存温度范围 -40℃~+85℃

型号显示

8P1011C-Z

系列名称

操作部形狀

P:防溅型

极数

1: 1极
2: 2极

开关特性

01: ON-ON
02: ON-(ON)

端接样式

1: 焊接端子
2: PC Straight

电镀材料

無:Bs+Ag或Cu+Ag/Ag
B: Bs或Cu/Ni+Au
C:Bs+Ag或Cu+Ag/Ni+Au

※具体的产品阵容请参阅下方的型号一览表

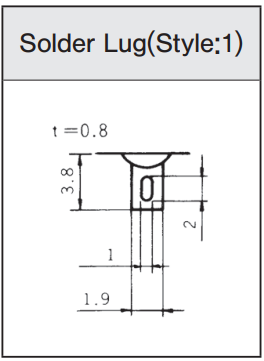

端子形状



型号一览表

型号极数开关特性端接样式CAD
8P1011-Z 1极 ON-ON 焊接端子
★8P2011-Z 2极 ON-ON 焊接端子
8P1021-Z 1极 ON-(ON) 焊接端子
8P2021-Z 2极 ON-(ON) 焊接端子
☆ 8P1021C-Z 1极 ON-(ON) 焊接端子
▲ 8P2021C-Z 2极 ON-(ON) 焊接端子
★ 定制产品/☆半标准产品/▲需咨询产品

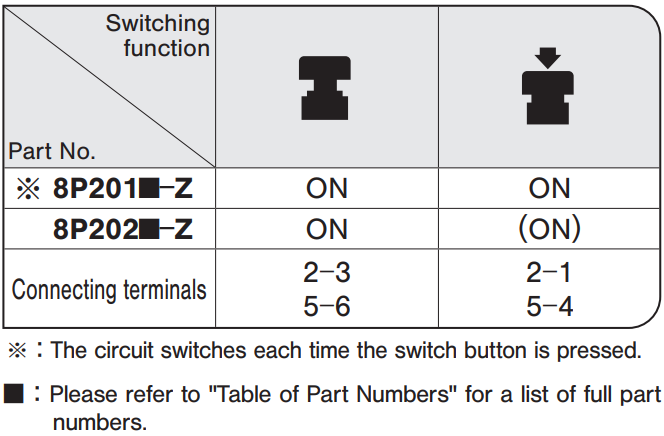

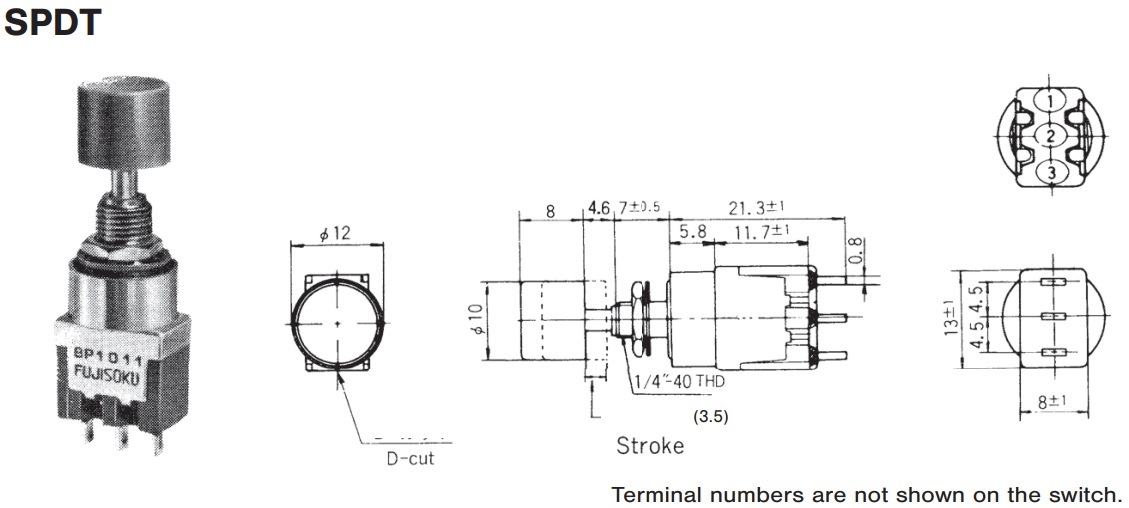

外形尺寸

印刷电路板钻孔尺寸

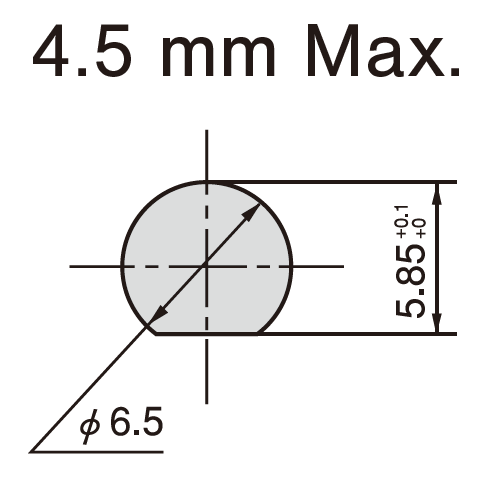

面板开孔图

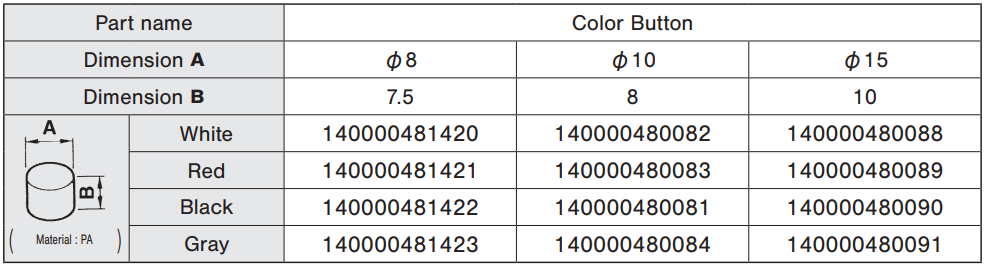

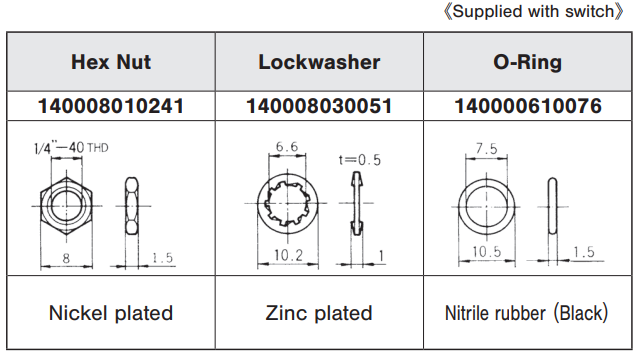

标准配件

※六角螺母、锁紧垫圈和“O”型密封圈各附带一个。彩色按钮请从上述12种中选择一种,并在型号中注明。

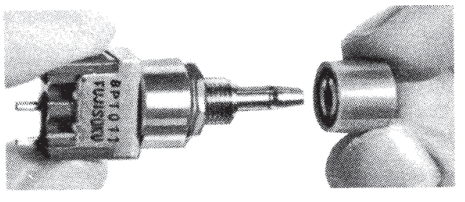

安装彩色按钮

采用卡扣式结构,可实现一键拆卸方便快捷。

操作注意事项

焊接规格
  • 手工焊接: 焊铁 420℃ Max. 3 sec. Max.
  • 回流焊 :275℃ ±10℃ 5 sec. Max.
  • 上述焊接条件仅适用于直插式端子(Straight Terminals)。
    对于直角端子(Right-Angle Terminals),无法进行自动焊接。
    请在浸焊(Dip)之后,按照上述第①项的手工焊接条件进行后续焊接
  • 在将开关焊接到印刷电路板之后,或安装到成品中进行老化处理时,
    请务必先将按钮从开关上拆除后再进行处理。
清洁规格
  • 请使用氟系或酒精系溶剂进行清洗。
  • 由于8P系列不具备防水结构,
    如需清洗电路板,请避免清洗液接触到开关本体,建议仅对焊接面进行刷洗处理
关于安装
  • 在安装到印刷电路板之前,请勿弯曲端子。
  • 安装开关后,请避免设备重量压在开关旋钮等部位上。
  • 对于 PC端子类型的面板固定方式,
    请先将开关主体通过螺丝固定在面板上,然后再进行焊接到印刷电路板。

包装规格

(Unit:mm)

环境相关文件
