按钮开关 8R-N
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
轻触式按钮开关
特 征特 征
-
8R软触感按钮开关采用独特的快动结构（Snap Action），
提供轻柔且灵敏的操作手感。其短行程设计（自锁型：2.5 mm，瞬时型：1 mm）
以及低轮廓结构，使得 8R 系列非常适用于面板空间有限的应用场景。 -
环氧树脂外壳： 采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性
-
端子与地面之间的绝缘厚度（约4mm以上）
-
防止助焊剂渗透：环氧密封可防止焊料和助焊剂渗透
-
安装绝缘墙：提高内部极间绝缘性能，防止极间短路，提高可靠性
标准规格
| 额定 | 镀银 AC125V 3A（电阻负载） 镀金 DC30V 60mA（电阻负载） |
|---|---|
| 初始接触电阻 | 镀银 10mΩ以下（DC2～4V 1A） 镀金 20mΩ以下（AC200μV 5mA） |
| 初始耐电压 | AC1000V 一分鐘 |
| 初始绝缘电阻 | 1000MΩ以上 (DC500V） |
| 电气寿命 | 25,000回 (镀金：50,000回） |
| 工作温度范围 | －20℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
| 工作力 | 替代型：8R101■－N－Z：3.92±1.96N / 8R201■−N−Z:4.9± 2.941.96 N 瞬时型: 8R102■－N－Z2.94±0.98N / 8R202■−N−Z:4.9± 1.960.98 N |
型号显示
| 8 | R | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 R:软触摸按钮W:卡入式按钮 |
极数 1: 1极 |

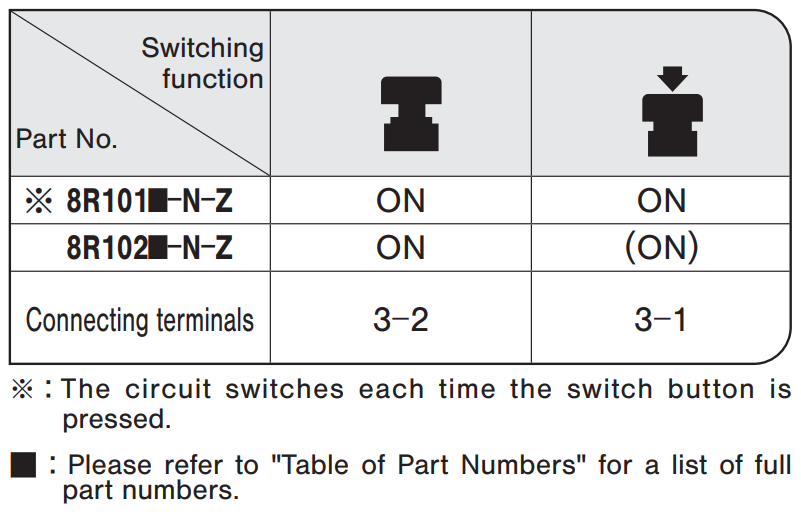

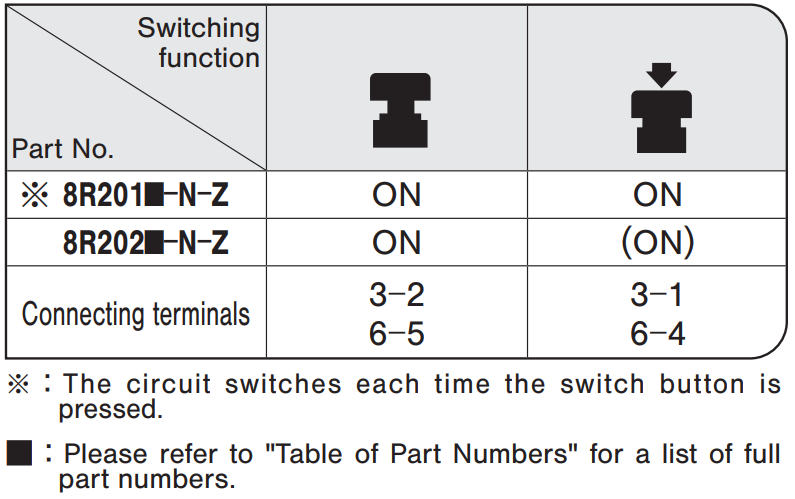

开关特性 01: ON-ON |
端接样式 1: 焊接端子 |
电镀材料 无：Bs+Ag或Cu+Ag/Ag |
端子形状
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | CAD |
|---|---|---|---|---|
| 8R1011－N－Z | 単极 | ON － ON | 焊接端子 | |
| ★8R1011B－N－Z | 単极 | ON － ON | 焊接端子 | |
| ★8R2011－N－Z | 2极 | ON － ON | 焊接端子 | |
| ★8R2011B－N－Z | 2极 | ON － ON | 焊接端子 | |
| 8R1021－N－Z | 単极 | ON －（ON） | 焊接端子 | |
| 8R1021B－N－Z | 単极 | ON －（ON） | 焊接端子 | |
| 8R2021－N－Z | 2极 | ON －（ON） | 焊接端子 | |
| ★8R2021B－N－Z | 2极 | ON －（ON） | 焊接端子 | |
| ☆8R1012－N－Z | 単极 | ON － ON | PC端子 | |
| ☆8R1012B－N－Z | 単极 | ON － ON | PC端子 | |
| ★8R2012－N－Z | 2极 | ON － ON | PC端子 | |
| ★8R2012B－N－Z | 2极 | ON － ON | PC端子 | |
| 8R1022－N－Z | 単极 | ON －（ON） | PC端子 | |
| ☆8R1022B－N－Z | 単极 | ON －（ON） | PC端子 | |
| 8R2022－N－Z | 2极 | ON －（ON） | PC端子 | |
| ★8R2022B－N－Z | 2极 | ON －（ON） | PC端子 |

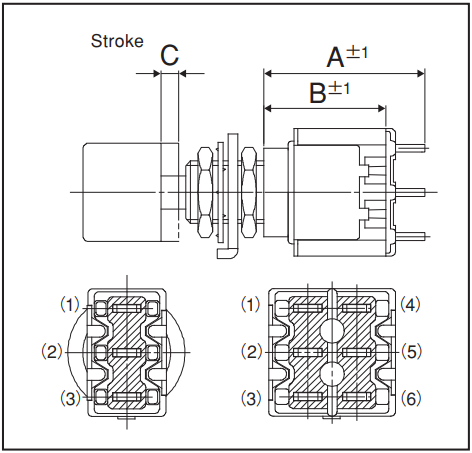

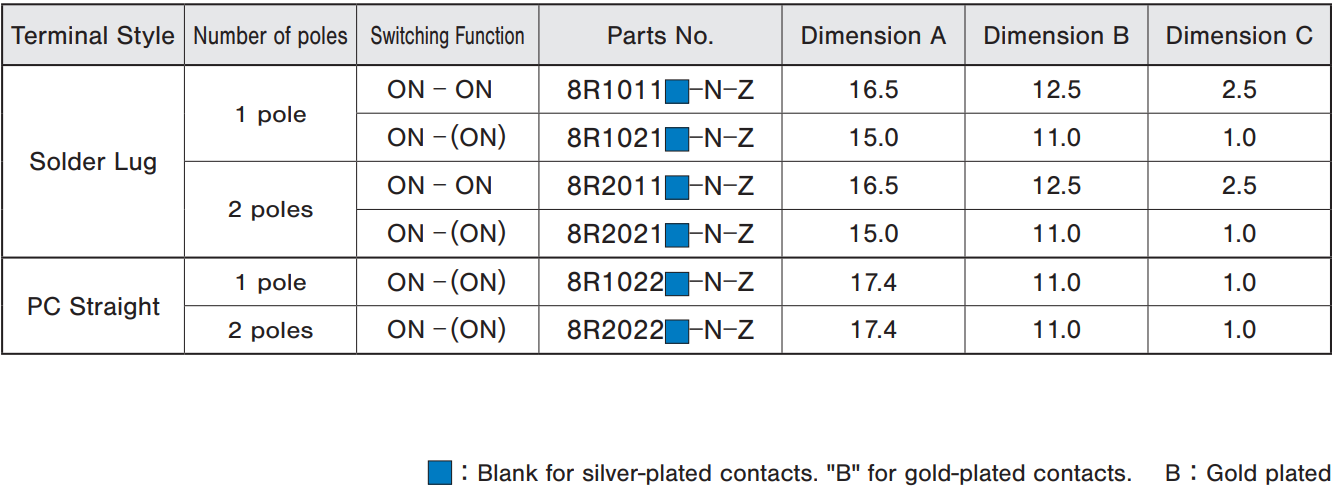

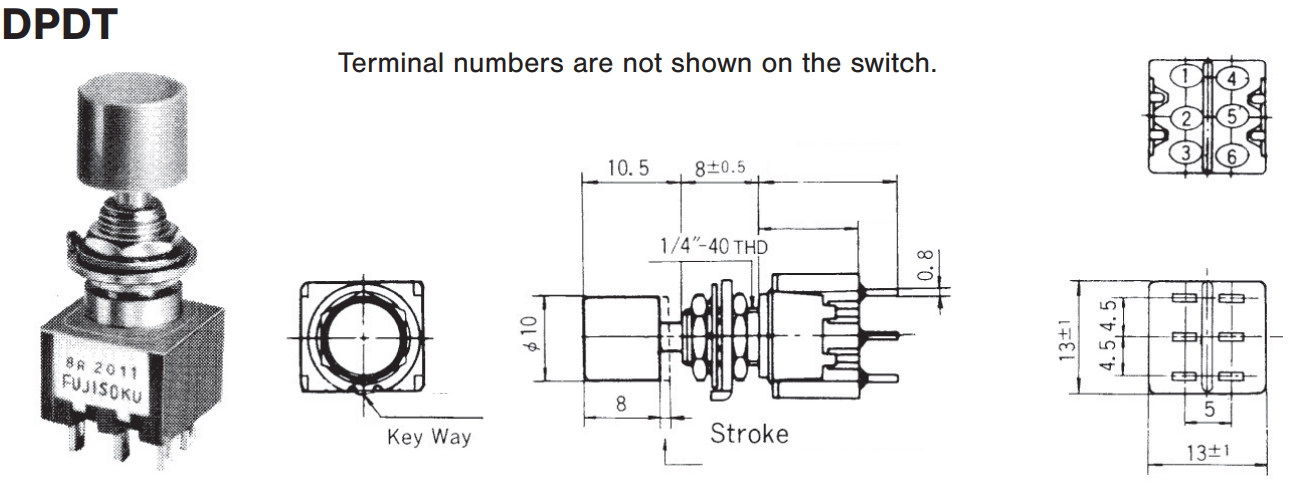

外形尺寸
(Unit:mm)
印刷电路板钻孔尺寸
面板开孔图

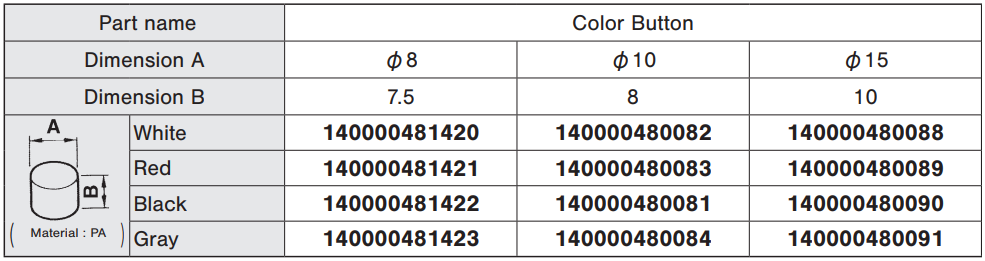

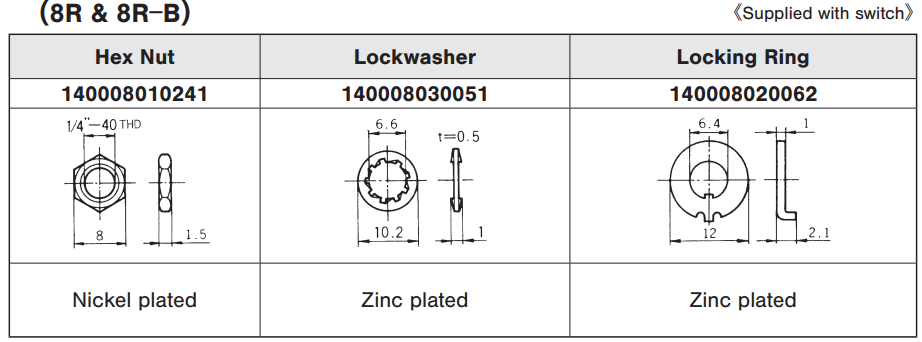

标准配件
操作注意事项
| 焊接规格 |
|
|---|---|
| 清洁规格 |
|
| 关于安装 |
|
包装规格
(Unit:mm)
环境相关文件
