按钮开关 8W-N
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
按扣式按鈕開關
特 征特 征
-
8W卡扣式按压开关是8R软触感按压开关的升级版，配备了时尚的12mm方形按钮和安装框。
-
面板安装方式与8H型号相同，采用卡扣式安装，因此可以连续安装。安装孔尺寸与8H、8HD型号相同。
-
还提供四色彩色按钮和安装框，可根据面板设计自由选择搭配。
-
环氧树脂外壳： 采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性
-
端子与地面之间的绝缘厚度（约4mm以上）
-
防止助焊剂渗透：环氧密封可防止焊料和助焊剂渗透
-
安装绝缘墙：提高内部极间绝缘性能，防止极间短路，提高可靠性
标准规格
| 额定 | 镀银 AC125V 3A(电阻负载） 镀金 最大:DC30V 60mA(电阻负载） |
|---|---|
| 初始接触电阻 | 镀银10mΩ以下（DC2～4V 1A） 镀金 20mΩ以下（AC200μV 5mA） |
| 初始耐电压 | AC1000V 一分钟 |
| 初始绝缘电阻 | 1000MΩ以上(DC500V) |
| 电气寿命 | 25,000次(镀金：50,000次) |
| 工作温度范围 | －20℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
| 工作力 |
8W102■－N－Z:2.94±0.98 N |
型号显示
| 8 | W | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 W:卡入式按钮 |
极数 1: 1极 |
开关特性 01: ON-ON |
端接样式 1: 焊接端子 |
电镀材料 無：Bs+Ag或Cu+Ag/Ag |
注）：根据以下组合，还有未注册的型号，请查每个系列的产品类型列表。
端子形状
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | CAD |
|---|---|---|---|---|
| ★8W1011－N－Z | 単极 | ON-ON | 焊接端子 | |
| ★8W2011－N－Z | 2极 | ON-ON | 焊接端子 | |
| 8W1021－N－Z | 単极 | ON-(ON) | 焊接端子 | |
| ★8W1021B－N－Z | 単极 | ON-(ON) | 焊接端子 | |
| ★8W2021－N－Z | 2极 | ON-(ON) | 焊接端子 | |
| ★8W2021B－N－Z | 2极 | ON-(ON) | 焊接端子 | |
| ★8W1022－N－Z | 単极 | ON-ON | PC Straight | |
| ★8W1022B－N－Z | 単极 | ON-ON | PC Straight | |
| ★8W2022－N－Z | 2极 | ON-ON | PC Straight | |
| ★8W2022B－N－Z | 2极 | ON-ON | PC Straight |
★为定制生产产品

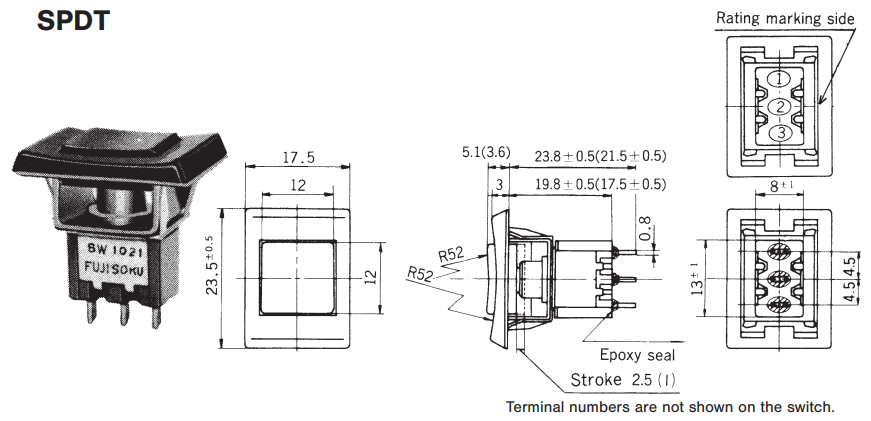

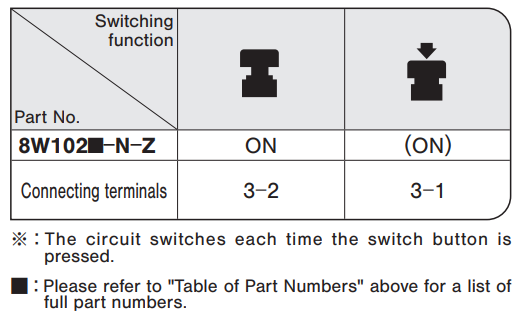

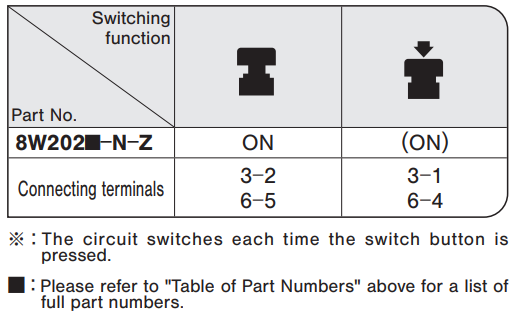

外形尺寸
印刷电路板钻孔尺寸
面板开孔图
[含安装框架] 安装面板有效厚度：1 至 2.5 mm

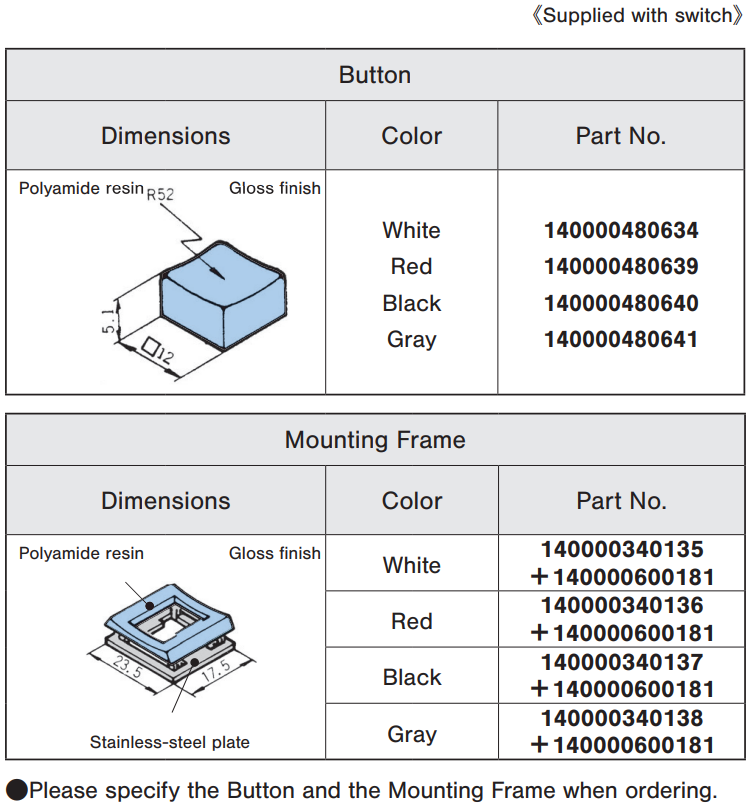

标准配件
按钮及安装框的安装方法
※下单时，请在型号中注明按钮和安装框的颜色。
操作注意事项
| 焊接规格 |
|
|---|---|
| 清洁规格 |
|
| 清洁规格 |
|
包装规格
(Unit:mm)
环境相关文件
- ●请注意，本网站的内容可能视需要进行变更，取消或终止，恕不另行通知。
