按钮开关 8Y
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
超小型按键开关
特 征特 征
-
8Y系列是一款超小型本体却配备大型操作部的开关。适用于面板空间有限但需要较大执行器的应用场景。
-
环氧树脂外壳： 采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性
-
端子与接地之间的绝缘距离最小为 4 mm
-
防止助焊剂渗入：开关底部采用环氧树脂密封，有效防止焊锡和助焊剂进入
-
绝缘隔板设计：极之间的绝缘隔板结构有助于防止极间短路，确保高可靠性
标准规格
| 额定 | AC125V 6A AC250V 3A DC30V 4A（电阻负载） |
|---|---|
| 初始接触电阻 | 10mΩ以下（DC2～4V 1A） |
| 初始耐电压 | AC1500V 一分钟 |
| 初始绝缘电阻 | 1000MΩ以上 （DC500V） |
| 电气寿命 | 替代型：40,000次 瞬间型：25,000次 |
| 工作温度范围 | －30℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
型号显示
| 8 | Y | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 Y:野马按钮 |
极数 1: 1极 |
开关特性 01: ON-ON |
端接样式 1: 焊接端子 |
电镀材料 無：Bs+Ag或Cu+Ag/Ag |
※具体的产品阵容请参阅下方的型号一览表

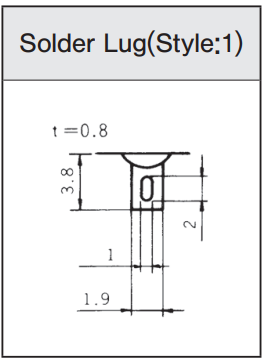

端子形状

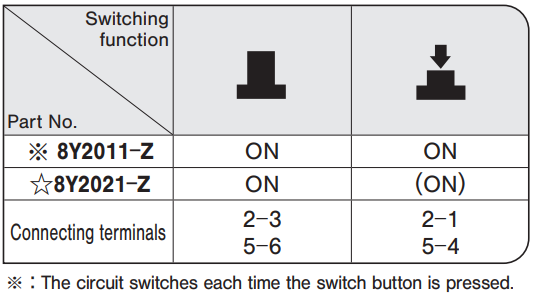

型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | CAD |
|---|---|---|---|---|
| 8Y1011－Z | 単极 | ON－ON | 焊接端子 | |
| 8Y2011－Z | 2极 | ON－ON | 焊接端子 | |
| 8Y3011－Z | 3极 | ON－ON | 焊接端子 | |
| 8Y1021－Z | 単极 | ON-(ON) | 焊接端子 | |
| ☆ 8Y2021－Z | 2极 | ON-(ON) | 焊接端子 | |
| ★ 8Y3021－Z | 3极 | ON-(ON) | 焊接端子 |
☆半标准产品 / ★定制产品
另售配件
| 种类 | 型号 | 颜色 | 外形尺寸 |
|---|---|---|---|
| Color cap | 140000470023 | 白色 |  |
| 140000470051 | 红色 | ||
| 140000470052 | 黒色 |

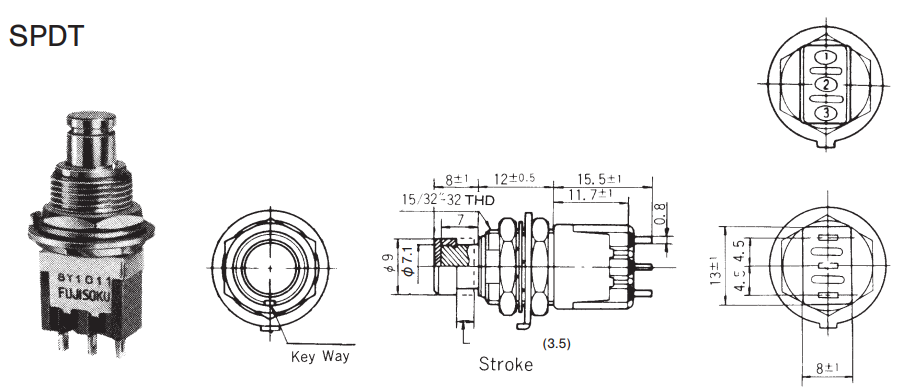

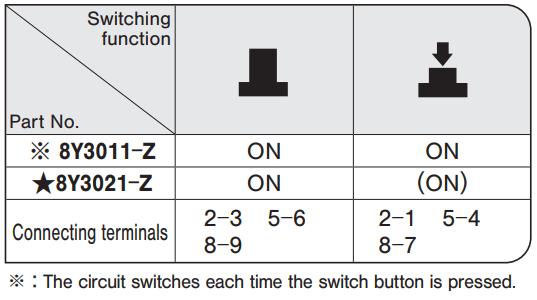

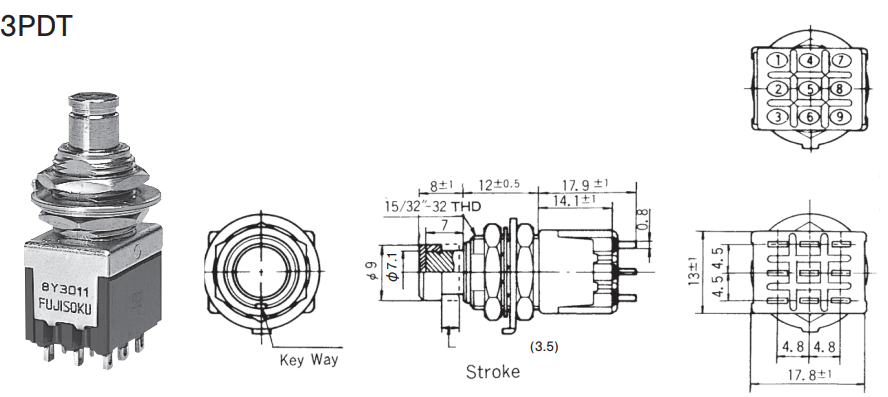

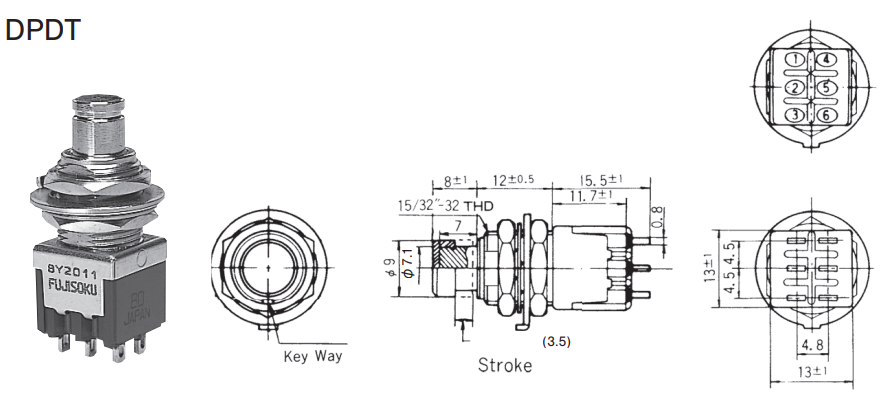

外形尺寸

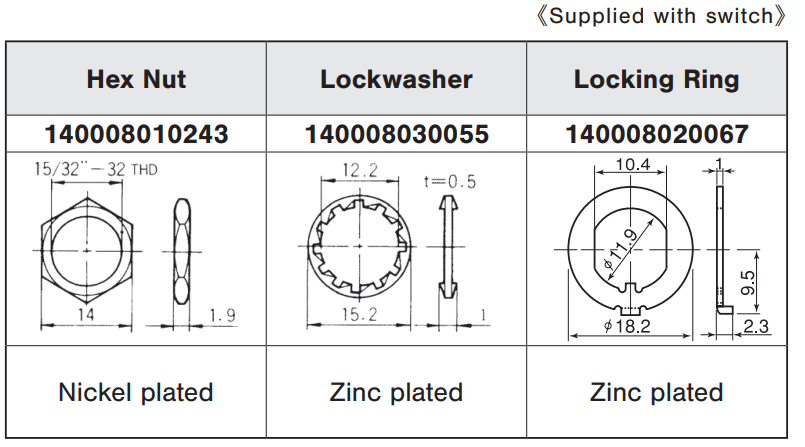

标准配件
※六角螺母、锁紧垫圈和“O”型密封圈各附带一个。

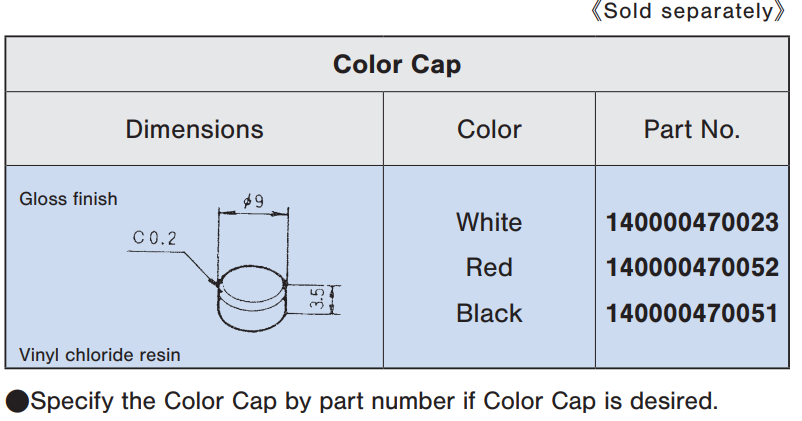

可选配件
※如需彩色帽，请在型号中注明所需颜色。

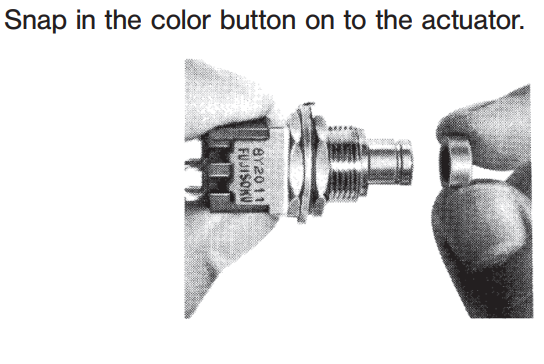

彩色帽安装
※请将帽盖直接放在按钮轴上并按压固定

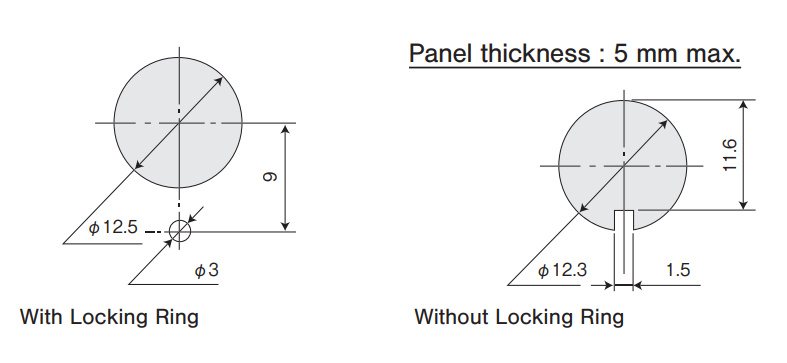

面板开孔图
操作注意事项
| 焊接规格 |
|
|---|---|
| 清洁规格 |
|
| 关于安装 |
|
包装规格
(Unit:mm)
环境相关文件
