压力传感器 (with Amp.) PA-838-D
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
液压差动传感器
特 点特 点
-
实现了高耐腐蚀性、防滴结构
压力受压部分使用〈SUS316L〉
主体使用IP65（按照IEC标准） -
差压式
-
根据用途提供不同形状的接头
Rc1/4、1/4扩口接头（7/16-20UNF）
标准规格
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC、负载电阻250 Ω、管线压力0 MPa下的规格标准
| 线压力 | 2MPa |
|---|---|
| 工作温度 | −20~70°C |
| 补偿温度 | 0~50°C |
| 工作湿度 | 35 ~ 85%RH (沒有凝結) |
| 储存温度 | −20~70°C （大气压，湿度65％RH以下） |
| 适用介质 | 不腐蚀SUS304的气体和液体 |
| 绝缘电阻 | 100 (500 VDC) MΩ minimum |
| 耐电压 | 500 VAC, 60 s (漏電流1 mA 以下) |
| 填充液体 | 矽油 |
| 连接埠 | Rc 1/4 ,1/4扩口接头（7/16-20UNF） |
| 净重 | Rc 1/4 : Approx. 550g 1/4扩口接头（7/16-20UNF）: Approx. 630g |
| 保护构造 | IP65 |
| 驱动电压 | 24VDC ± 10 %(包括纹波) |
※1：压力范围Hi侧端口 - Lo侧端口：0〜额定压力
※2：如果压力超过额定压力，请将负载电阻设置为500Ω。
※2：如果压力超过额定压力，请将负载电阻设置为500Ω。
模拟输出
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC、负载电阻250 Ω、管线压力0 MPa下的规格标准
| 输出电流 | 4 ~ 20mA DC |
|---|---|
| 零电流 | 4 ± 0.2mA (at 25 °C) |
| 跨度电流 | 16 ± 0.2 (at 25 °C) |
| 负载电阻 | 0 ~ 500Ω |
| 线性/滞后 | ± 0.5%F.S. |
| 温度特性 | 101D:± 0.10%F.S./°C 501D,102D:± 0.05%F.S./°C |
| 响应速度 | Approx. 2ms max. |
| 姿势效应 （端口横向&→垂直方向)） |
101D:± 5%F.S. 501D:± 3%F.S. 102D:± 1%F.S. |
型号显示
| PA-838- | 101 | D- | F2 |
|---|---|---|---|
|
系列名称 |
额定压力 101 : 0 ~ 10 kPa |
压力类型 D：差压 |
连接埠 空白：Rc 1/4 |
型号一览表
| 型号 | 压力类型 | 连接埠 | 额定压力 [kPa] | CAD |
|---|---|---|---|---|
| PA-838-101D | 差压 | Rc 1/4 | 0 ~ 10 | |
| PA-838-501D | 差压 | Rc 1/4 | 0 ~ 50 | |
| PA-838-102D | 差压 | Rc 1/4 | 0 ~ 100 | |
| PA-838-102D-F2 | 差压 | 1/4喇叭口配件 (7/16 - 20 UNF) | 0 ~ 100 | |
| PA-838-501D-F2 | 差压 | 1/4喇叭口配件 (7/16 - 20 UNF) | 0 ~ 50 | |
| PA-838-101D-F2 | 差压 | 1/4喇叭口配件 (7/16 - 20 UNF) | 0 ~ 10 |
环境特征
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
零电流、跨度电流; 每个最大值 ± 1 %F.S. |
| 耐冲击 | 490 m/s2 3 directions for 3 times each | |
| 压力周期 | 0 ~ Rated pressure/Rated pressure range 106cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
参考外部电路

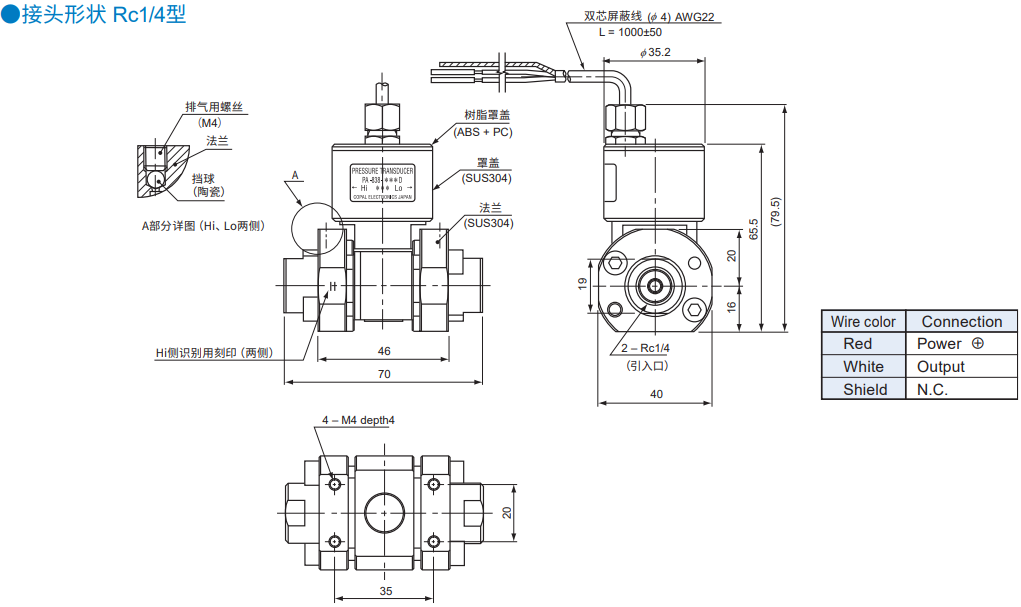

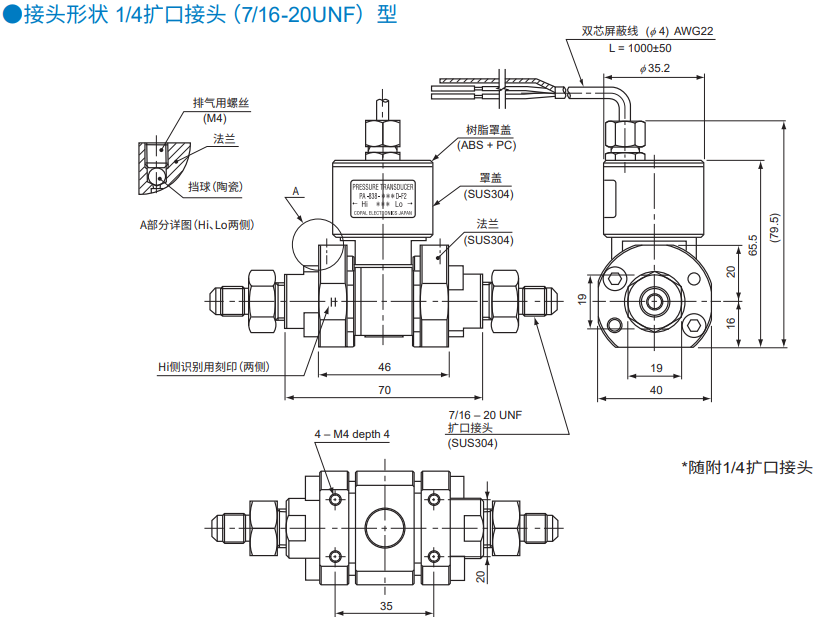

外形尺寸图
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
