压力传感器(module) P-8505
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
内置温度补偿功能压力传感器
特 点特 点
-
双重膜片结构
-
内置温度补偿功能（0~50°C）
标准规格
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电流1.5 mA DC下的规格标准。。
| 工作湿度 | −20 ~ 70°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（沒有凝結） |
| 储存温度 | − 20 ~ 70°C（大气压，湿度65％RH 以下） |
| 电桥电阻 | 3300 ± 30 %Ω |
| 适用介质 | 不腐蚀SUS316L的气体和液体 |
| 耐电压 | 500 V AC, 60 s（漏電流1mA以下） |
| 填充液体 | 矽油 |
| 驱动电流 | 1.5mA DC（恒流） |
| 净重 | Approx. 10ｇ |
*负压下也可使用，但并不保证精度。需要保证精度时，请就近联系营业所。
模拟输出
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电流1.5 mA DC下的规格标准。。
| 型号 | 偏移电压 | 全标度电压 | 直线性/磁滞 | 温度特性（ZERO） | 温度特性（SPAN） | 响应速度 | 朝向的影响 （端口朝下→朝向侧面） |
|---|---|---|---|---|---|---|---|
| P-8505-501G | ±3mV | 90±30mV | ±0.3%F.S.± | ±0.05%F.S./°C | ±0.05%F.S./°C | 约 2ms | 约 0.5%F.S. max. |
| P-8505-102G | |||||||
| P-8505-352G | ±0.5%F.S. | 约 0.1%F.S. max. | |||||
| P-8505-103G | 约 0.05%F.S. max. |
环境特性
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 振动 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each |
偏置电压/全标度电压 ： 各自最大值± 1%F.S |
| 冲击 | 490 m/s², 3 directions for 3 times each | |
| 压力周期 | 0~额定压力, 106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
型号显示
| P-8505 - | 102 | G |
|---|---|---|
|
系列名称 |
额定压力 501：0 ~ 50 kPa 102：0 ~ 100 kPa 352：0 ~ 350 kPa 103：0 ~ 1000 kPa |
压力类型 G：表压 |
型号一览表
| 型号 | 额定压力 | 最大压力 | 破坏压力 | CAD |
|---|---|---|---|---|
| P-8505-501G | 50kPa | 100kPa | 150kPa | |
| P-8505-102G | 100kPa | 200kPa | 300kPa | |
| P-8505-352G | 350kPa | 700kPa | 1050kPa | |
| P-8505-103G | 1000kPa | 2000kPa | 3000kPa |
外形尺寸图
除非另有说明，否则公差 : ± 0.5 (Unit: mm)
- 请勿用手指或物体按压不锈钢膜片, 以免损坏隔膜。
内部电路

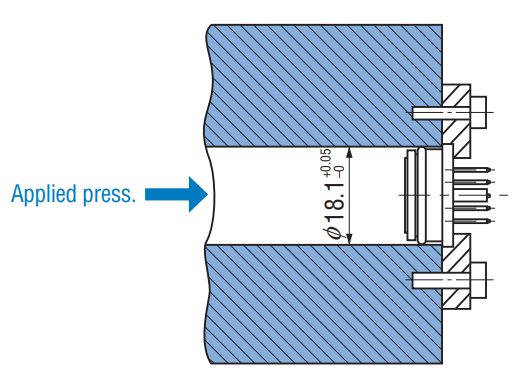

安装尺寸示例
- O型圈使用的是S16。安装孔径应为 φ18.1-0+0.05，表面粗糙度为 6.3 S（▽▽▽）
- 连接端子一侧为大气压通气口，请勿完全密封。
- O型圈为附带品
