按钮开关 LTM3-02

●购买此产品,请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到驰万电子网上商城

支持连接器的超小型按键开关



特 征特 征
  • 安装方式
    采用卡入式安装,只需插入面板孔即可固定

  • 端子部分
    可通过连接器实现一键式安装

  • 连接器一体型端子
    无需使用印刷电路板(PCB),实现快速安装

  • 轻快的操作感
    采用圆顶形触点,实现清晰利落的点击感

标准规格

额定 1VA max. (50mA max.48VDC max) 0.5mA min.
初始接触电阻 100mΩ以下(AC200μV 1.5mA 1.96N 负载下)
耐电压 AC250V 一分钟
绝缘电阻 100MΩ 以上(100VDC)
电气寿命 30万次
触头弹跳 10 msec. 以下(初始值)
行程 0.25 mm
操作力(峰值负荷) 1.37±0.39N
工作温度范围 -25~+70℃
储存温度范围 -40~+70℃
适用连接器 ZHR-2(Housing)by J.S.T. MFG CO.,LTD.

型号一览表

型号按钮色调端接样式CAD
★LTM3-02-K 连接器
LTM3-02-G 灰色 连接器
★LTM3-02-R 连接器
★LTM3-02-M 绿 连接器
★LTM3-02-W 连接器
★: 定制产品

外形尺寸

(Unit:mm)

开关特性

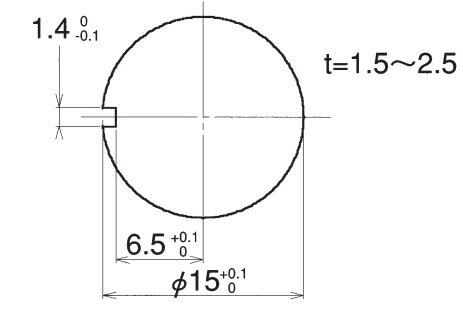

面板开孔尺寸

使用注意事项

清洁
  • 开关的框架采用聚酰胺树脂制成,按钮部分则使用ABS树脂。请使用酒精或水擦拭主体,确保清洁剂不会渗入开关内部。请勿使用有机溶剂,以免造成产品损坏。
面板开孔
  • 在进行面板开孔时,请从面板正面进行冲压。同时请确保从面板正面安装开关,这样开关两侧的安装弹簧才能卡住孔的边缘。
按钮强度
  • 请勿施加超过9.8牛顿的压力按下按钮,否则可能导致开关底部弹出。

包装规格

(Unit:mm)

环境相关文件

●请注意,本网站的内容可能视需要进行变更,取消或终止,恕不另行通知。
