按钮开关 APE

●购买此产品,请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到贸泽电子网上商城
到驰万电子网上商城
到云汉芯城网上商城
到立创电子网上商城

适用于小电流


特 征特 征
  • 高可靠性
    接触部采用双触点夹式结构,确保高可靠性

  • 可整体清洗
    所有型号均为完全密封结构,可进行整体清洗

  • 适用于微小电流
    接触部采用金镀处理,非常适合用于微小电流领域。

  • 专用于印刷电路板(PCB)
    所有端子的间距均为英寸单位(2.54mm)

  • 符合UL标准认证
    APE系列所有型号均通过UL标准认证

标准规格

额定 0.4VA AC/DC
Max:50mA 60VAC/DC
Min:1μA 20mVAC/DC
UL:48VAC/DC 50mA
初始接触电阻 50m Ω以下(AC200μV 1.5mA)
耐电压 AC250V 一分钟
初始絕緣電阻 500MΩ以上(DC500V)
电气寿命 最大额定下 10,000次
0.4VA下30,000次
操作力 0.78±2.94N
工作温度范围 -20~+85℃
储存温度范围 -40~+85℃

型号显示

APE2F -2M-10-Z

系列

操作部分

P:清洗按钮

极数

1: 1极
2: 2 极

开关特性

F: ON -( ON)

端接样式

2: P/C
5: Right angle(0.2 inch pitch)

6: Right angle(0.3 inch pitch)

操作部形狀

M:  标准

夹子接触机制



操作部形状

直角端子

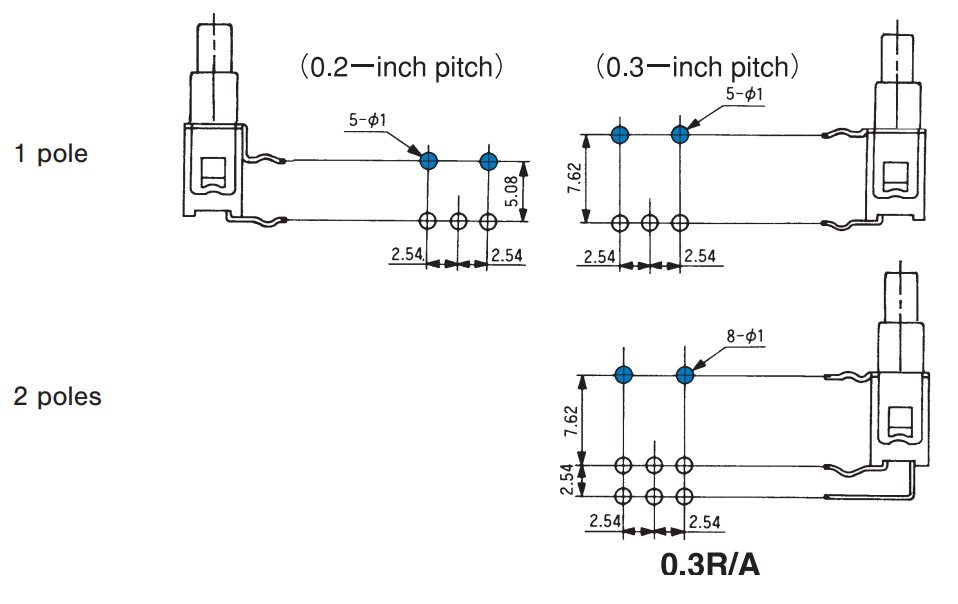

  • 端子与限位器之间的间距有两种规格:0.2英寸(5.08mm)和0.3英寸(7.62mm),请根据用途选择合适的型号。
  • 〔示例〕 0.2英寸间距:APE1F−5M−10−Z 0.3英寸间距:APE1F−6M−10−Z

型号一览表

型号极数开关特性端接样式操作部形狀CAD
APE1F-2M-10-Z 1极 ON-(ON) PC Straight 标准
APE2F-2M-10-Z 2极 ON-(ON) PC Straight 标准
★APE1F-5M-10-Z 1极 ON-(ON) PC Right angle(0.2 inch pitch) 标准
APE1F-6M-10-Z 1极 ON-(ON) PC Right angle (0.3 inch pitch) 标准
☆APE2F-6M-10-Z 2极 ON-(ON) PC Right angle (0.3 inch pitch) 标准

★:定制产品。

外形尺寸

(Unit:mm)

操作注意事項

焊接规格
  • 手工焊接: 焊铁 温度:最高380°C;时间:最多3秒
  • 回流焊 :喷气式或浸入式 275℃ Max. 6 sec. Max.
  • 预热应在温度下进行, 从 80到120°C, 120秒内。
清洁规格
  • 溶剂:请使用氟系或酒精系溶剂
  • 焊接后清洗时, 请将端子温度保持在90°c 以下或室温下至少5分钟。
  • 无法进行超声波清洗。

标准配件

可选配件

彩色盖安装尺寸

可选支架

印刷电路板钻孔尺寸

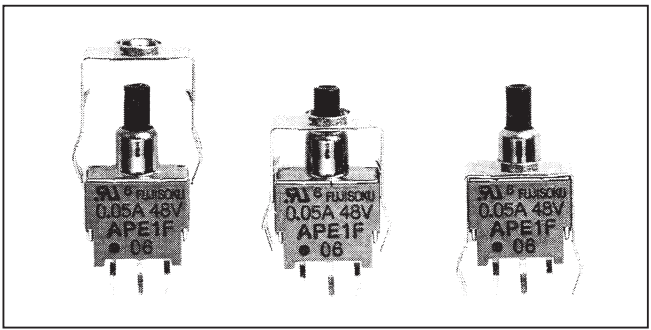

如何安装支架(单独出售)

开关安装

  • 请使用φ1的印刷电路板孔。
  • 在安装到印刷电路板之前,请勿弯曲端子。
  • 安装开关后,请避免将设备重量压在开关旋钮等部位。
  • 请勿对旋钮施加超过12.7N的负荷。若可能施加超过12.7N的力,请使用支架(另售配件)。
    使用支架时的最大强度为29.4N。
  • 若需使用支架进行连续安装,请使用型号为140000640314或140000640318的支架。
  • 若需特别确保开关的稳定性,请使用型号为140000640315的支架。
  • 使用支架时,请注意不同类型支架对应的印刷电路板孔位尺寸不同。

包装规格

(Unit:mm)

环境相关文件

●请注意,本网站的内容可能视需要进行变更,取消或终止,恕不另行通知。
