아날로그 다이얼 H-46
- ●구매를 원하시면 대리점에 문의하시거나 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
다 회전형 아날로그 다이어
특 징특 징
-
20회전 설정
-
최소 눈금이 1/1000이며 세세한 설정이 가능
규격
| 회전수 | 20회전 |
|---|---|
| 최소 눈금 | 1/1000 |
| 적용 패널 두께 | 패널 홀 가공 φ 9.5의 경우: 1 ~ 1.8 mm 패널 홀 가공 φ |
| 질량 | 약 73g |
| 적용 전위차계 | HP-18 |

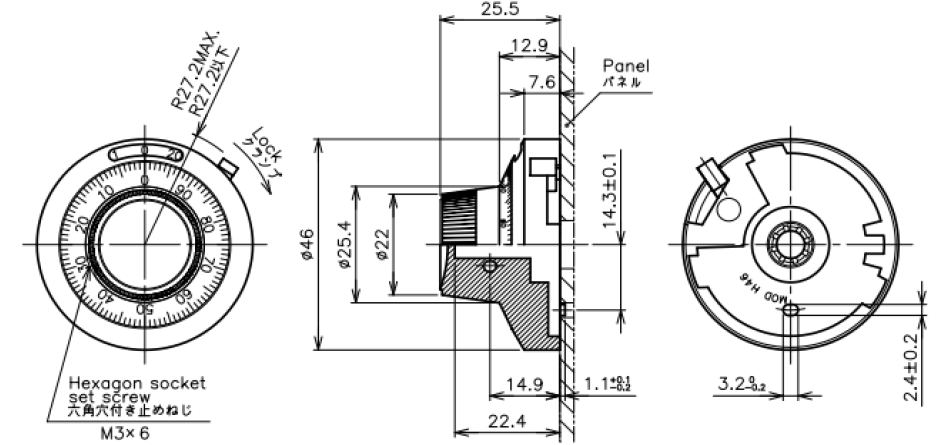

외형치수도
(Unit:mm)
장착도
(Unit:mm)
패널 구멍 가공 φ9.5의 경우, 적합 패널 두께：1～1.8mm
패널 구멍 가공 φ10.5의 경우, 적합 패널 두께: 2.5~3.5mm
※패널 두께 1.8<2.5인 경우는 내경 φ10.5, 외경은 임의로 패널+스페이서의 두께가 2.5~3.5가 되는 두께의 스페이서를 패널과 HP-18 사이에 삽입해 주십시오.
|
회전 방지 브래킷 사용  1. 회전 방지 돌기를 펜치 등을 사용해 제거한다.
2. 다이얼과 함께 제공되는 회전 방지 브래킷과 전위차계와 함께 제공된 M9 너트와 내치형 치형 와셔를 사용하여 전위차계를 패널에 부착합니다. 3. 저항 또는 전압비가 최소값이 되도록 포텐쇼미터의 샤프트를 반시계 방향으로 회전시킨다. 반드시 스토퍼 위치는 아닙니다. 4. 다이얼 노브 부분의 스크류를 풀고 다이얼 표시를 "0.0"에 맞춥니다. 5. 다이얼의 외륜부를 잡고 패널에 본체를 가볍게 누르십시오. 전위차계 샤프트에 손잡이 세트 나사를 조입니다. |
액세서리
- 회전 방지 브래킷: 1개
- 세트 스크류용 육각 렌치 : 1개
사용상의 주의
이 다이얼은 설정용 포텐쇼미터에 설치하고 손으로 돌려 사용해 주시도록 설계되어 있습니다.
모터에 입력축을 연결하는 등 고속으로 회전시키지 마십시오.
문서
