压力开关 PS20
特 点特 点
-
小型
-
附带1个输出端的开关信号输出功能
-
2种压力端口形状
-
符合EMC标准
标准规格
◆除非另有说明，否则规格定义为环境温度为25±5°C，工作激励电压为24 VDC。
| 工作温度 | −10 ~ 60°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（没有凝结） |
| 储存温度 | − 20 ~ 70°C |
| 适用介质 | 非腐蚀性气体 |
| 绝缘电阻 | 100MΩ min. |
| 耐电压 | 500 V AC, 60 s |
| 电源电压 | 10.8 ~ 30V DC（包括纹波电压） |
| 消耗电流 | 20mA max. |
模拟输出
◆除非另有说明，否则规格定义为环境温度为25±5°C，工作激励电压为24 VDC。
| 输出点 | 1 |
|---|---|
| 输出方法 | NPN/PNP集电极开路 |
| 设定方法 | 微调可变型 |
| 设定范围 | 超出额定压力范围 |
| 输出显示 | 红 LED 点亮（输出 ON 时） |
| 准确度 0 ~ 50 °C（基准温度: 25 °C） | ± 3% F.S. |
| 滞后 | 2% F.S. maximum |
| 切换容量 | 30 V DC 80 mA maximum |
| 剩余电压 | 0.8 V(NPN), 1.8 V(PNP) |
| 响应速度 | Approx. 1ms |
型号显示
| PS20- | 102V- | N | U |
|---|---|---|---|
|
系列名称 |
额定压力 102V：0 ~ -100 kPa （表压ー负压） 302R：-100 ~ 300 kPa （表压 ー复合压） |
开关输出方式 P：PNP 输出 N：NPN 输出 |
压力端口 U：万向接头 M：2-M5阴螺纹 |
型号一览表
| 型号 | 额定压力 | 最大压力 | 压力类型 | 开关输出方法 | 压力端口 | CAD |
|---|---|---|---|---|---|---|
| PS20-102V-NU | 0 ~ – 100 kPa | 200kPa | 表压ー负压 | NPN | 万向接头 | |
| PS20-102V-PU | 0 ~ – 100 kPa | 200kPa | 表压ー负压 | PNP | 万向接头 | |
| PS20-102V-NM | 0 ~ – 100 kPa | 200kPa | 表压ー负压 | NPN | 2-M5阴螺纹 | |
| PS20-102V-PM | 0 ~ – 100 kPa | 200kPa | 表压ー负压 | PNP | 2-M5阴螺纹 | |
| PS20-302R-NU | – 100 ~ 300kPa | 600kPa | 表压 ー复合压 | NPN | 万向接头 | |
| PS20-302R-PU | – 100 ~ 300kPa | 600kPa | 表压 ー复合压 | PNP | 万向接头 | |
| PS20-302R-NM | – 100 ~ 300kPa | 600kPa | 表压 ー复合压 | NPN | 2-M5阴螺纹 | |
| PS20-302R-PM | – 100 ~ 300kPa | 600kPa | 表压 ー复合压 | PNP | 2-M5阴螺纹 |
环境特性
| 试验项目 | 试验方法 | 变动量 |
|---|---|---|
| 振动 | 10 ～ 55 Hz, 1.5 mm maximum, 3 directions for 2 hours each | 开关运行压力 ： 试验后最大值± 2%F.S |
| 冲击 | 1000 m/s2 , 3个方向，每个方向3次 | |
| 压力周期 | 0 ~ 额定压力, 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 h. |

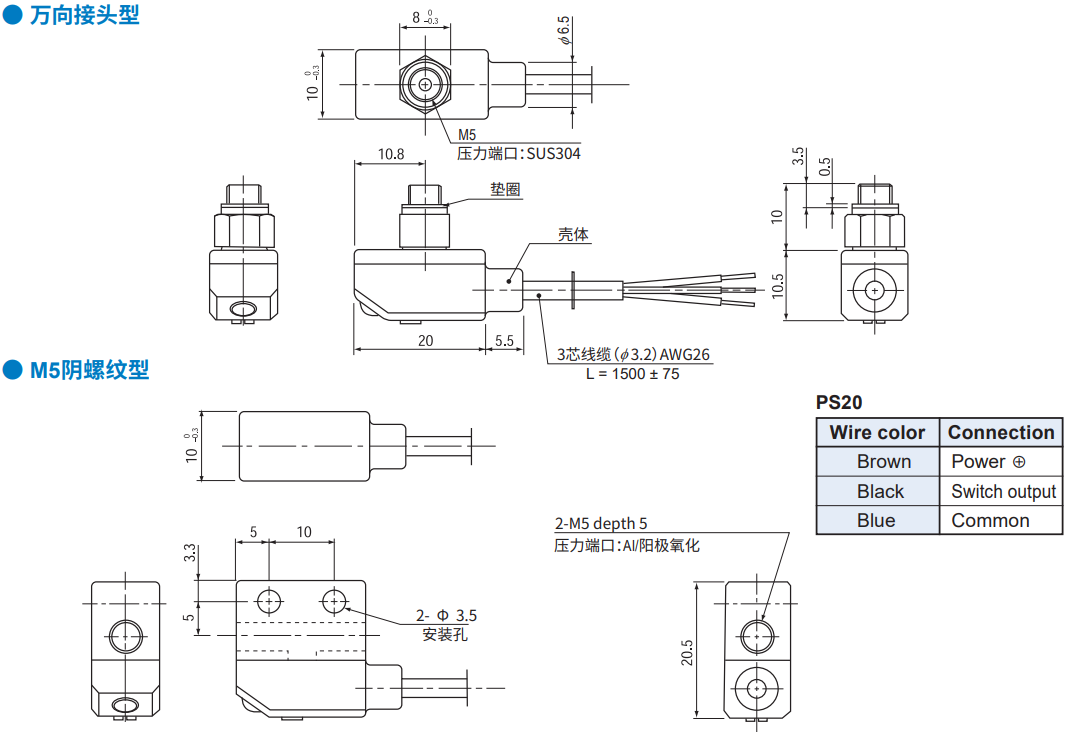

外形尺寸图
内部电路
|
|
开关信号输出运行
- 在设定压力下打开，在设定压力减去磁滞后的压力下关闭
注意
- 该产品既不防滴也不防尘。请勿在水滴或油滴，灰尘增多或发生腐蚀的条件下使用
- 请勿使用腐蚀性气体或液体作为压力介质。
- 请勿施加超出规格所示最大压力的压力。
- 请勿使输出端子（开关端子）与其他端子短路。另外，请勿连接允许电流超过额定电流的负载。否则，内部电路可能会损坏。
- 处理产品时，请确保拿起身体，不要对电缆施加过大的力。
- 进行配管时，请勿在口部以外的地方使用扳手，并以小于规定扭矩的扭矩拧紧接头。
- 设置压力设定修剪器（PS20）时，请勿对其施加太大的压力。压力调节器的允许扭矩应不超过0.02N-m。
- 为了稳定起见，请使用稳定的直流电源。如果将继电器和螺线管等感性负载连接到与产品相同的电源线上，则需要浪涌吸收电路（二极管，压敏电阻等）。如果使用直流电源装置（如开关电源），则FG端子应接地。
- 使用PH中性清洁剂清洁身体。请勿使用清漆稀释剂和其他溶剂进行清洁。
