压力开关 PS60
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
10 mm宽复合压式登场
特 点特 点
-
10 mm宽复合压式
-
凸面轻触按钮，可戴手套操作
-
连接器连接，可轻松拆卸配线
-
带DIN导轨安装功能
-
利用面板锁定功能，保护设定数据
-
利用隐藏模式，实现了低电耗
标准规格
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC下的规格标准。
| 项目 | 102R | 302R | 103R |
|---|---|---|---|
| 压力类型 | 表壓 | ||
| 额定压力 | −100 ~ 100kPa | −100 ~ 300kPa | −100 ~ 1000kPa |
| 最大压力 | 200kPa | 600kPa | 1500kPa |
| 破坏压力 | 500kPa | 1000kPa | 2000kPa |
| 工作温度范围 | −10 ~ 50°C | ||
| 补偿温度 | 0 ~ 50°C | ||
| 工作湿度 | 35 ~ 85%RH（没有凝结） | ||
| 储存温度 | −20 ~ 70°C（大气压，湿度65％RH 以下） | ||
| 适用介质 | 非腐蚀性气体 | ||
| 绝缘电阻 | 100 MΩ min.(500 V DC) | ||
| 耐压 | 500 V AC, 60 s（漏电流1 mA以下） | ||
| 压力端口 | M5 內螺紋 | ||
| 净重 | Approx. 50g（包括电缆） | ||
| 电源电压 | 12 ~ 24 V ± 10 %（包括纹波） | ||
| 消耗电流 | 30mA max. | ||
| 附件 | PS60 电缆、DIN导轨适配器 | ||
切換輸出
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC下的规格标准。
| 输出点 | 2 |
|---|---|
| 输出方法 | NPN/PNP 开路集电极 |
| 設定方法 | 可通过面板开关调节可变类型 |
| 设定范围 | −110 kPa (approx.) ~ “999” counts |
| 输出显示 | 红 LED 点亮 |
| 重复性 | ± 0.3 %F.S. maximum |
| 滞后 | 0 ~ 30 counts |
| 切换容量 | 30 V 100 mA maximum |
| 剩余电压 | 1.2 V maximum(NPN) 2.2V maximum (PNP) |
| 响应性 | Approx. 5, 25, 250ms |
显示
◆无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC下的规格标准。
| 项目 | 102R | 302R | 103R |
|---|---|---|---|
| 显示元素 | 3-digit LED | ||
| 额定显示范围 | −100 ~ 100 kPa | −100 ~ 300 kPa | −0.10 ~ 1.00 MPa |
| 显示精度 0 〜 50℃ (参考温度 25℃) |
± 1 %F.S. | ||
| 分辨率 | 1 count | ||
环境特性
| 测试项目 | 测试方法 | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
压力显示、开关运行输出 各自试验后最大值± 2%F.S. |
| 耐冲击 | 196 m/s2 , 3 directions for 3 times each | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ Rated pressure, 106 cycles |
型号显示
| PS60- | 102 | R- | N | M | CN |
|---|---|---|---|---|---|
|
系列名称 |
额定压力 102：−100 ~ 100 kPa 103：−100 ~ 1000 kPa 302：−100 ~ 300 kPa |
压力类型 R：复合压（负压〜正压） |
开关输出方法 N:NPN 输出 P:PNP 输出 |
压力端口 M：M5阴螺纹 |
信号/电源电缆抽屉方法 CN：连接器拉出 |
型号一览表
| 型号 | 额定压力 | 压力端口 | 开关输出方法 | CAD |
|---|---|---|---|---|
| PS60-102R-NMCN | −100 ~ 100 kPa | M5阴螺纹 | NPN | |
| PS60-102R-PMCN | −100 ~ 100 kPa | M5阴螺纹 | PNP | |
| PS60-302R-NMCN | −100 ~ 300 kPa | M5阴螺纹 | NPN | |
| PS60-302R-PMCN | −100 ~ 300 kPa | M5阴螺纹 | PNP | |
| PS60-103R-NMCN | −100 ~ 1000 kPa | M5阴螺纹 | NPN | |
| PS60-103R-PMCN | −100 ~ 1000 kPa | M5阴螺纹 | PNP |
内部电路、连接图
|
|
|
|
开关信号输出模式
|
|
|
|
- 注1． 在分离模式下，设定1对应SW1的运行、设定2对应SW2 的运行。
- 注2．在窗口比较器模式下，SW1和SW2在公共端的下限值（设 定1）和上限值（设定2）下运行。 （磁滞H为SW1/SW2运行模式公共端的设定）
显示范围
- 可以从下表中选择显示范围。
- 注）“－”线部分 ：由于分辨率及显示行数的关系，无法选择倍率。
- *关于显示范围的设定，请参照初始设定模式。
|
|

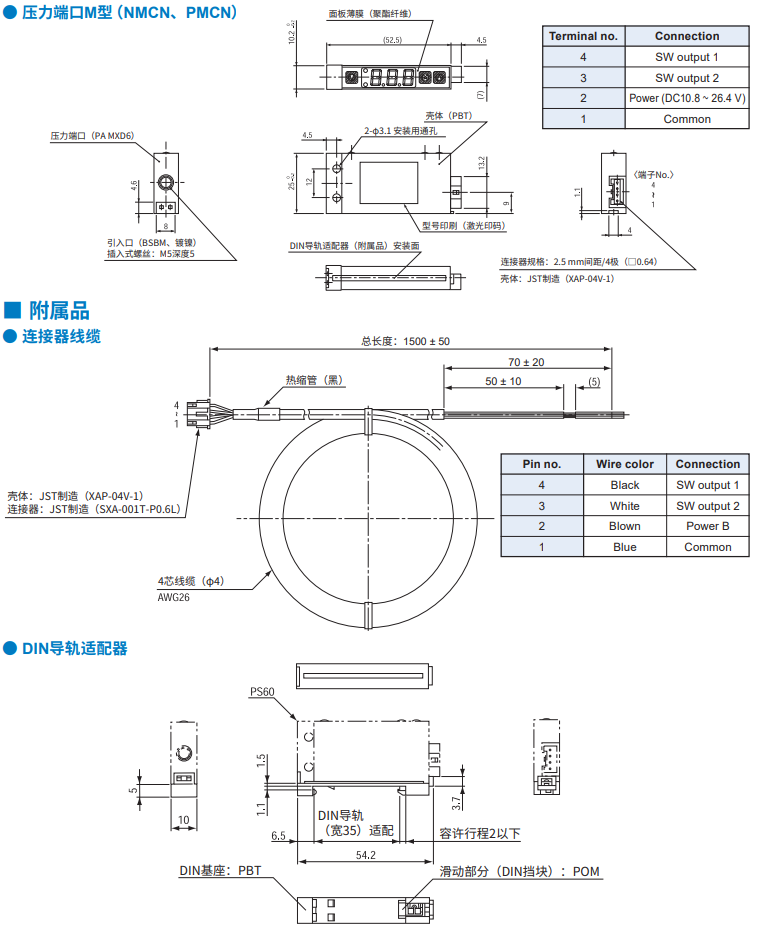

外形尺寸图
