压力显示计 PG-208

PG-208-101GP-#-S
底座型: 0 ~ 10 kPa, PF 3/8
PG-208-102GP-#-S
底座型: 0 ~ 100 kPa, PF 3/8
PG-208-102VP-#-S
底座型: 0 ~ - 100 kPa, PF 3/8
PG-208-103GP-#-S
底座型: 0 ~ 1000 kPa, PF 3/8
PG-208-103GMP-#-S
底座型: 0 ~ 1 MPa, PF 3/8
PG-208-102AP-#-S
底座型: 100 kPa 绝对压., PF 3/8

PG-208-101GP-#-S
底座型: 0 ~ 10 kPa, PF 3/8
PG-208-102GP-#-S
底座型: 0 ~ 100 kPa, PF 3/8
PG-208-102VP-#-S
底座型: 0 ~ - 100 kPa, PF 3/8
PG-208-103GP-#-S
底座型: 0 ~ 1000 kPa, PF 3/8
PG-208-103GMP-#-S
底座型: 0 ~ 1 MPa, PF 3/8
PG-208-102AP-#-S
底座型: 100 kPa 绝对压., PF 3/8

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

具备LCD显示、开关信号输出、模拟信号输出三大功能的压力计

特点特点

实现高稳定性
感压元件使用半导体芯片。
利用电子技术进行温度补偿。
实现低耗电
采用分时驱动方式，3.6 V锂电池即可连续驱动约 9000小时(1年)（电池型）
显示部分采用易于查看的大型LCD
内置压力开关功能
可任意进行HI、LO的2个输出端设定。
模拟信号电压输出(0～1 V)
采用DIN标准尺寸、W72 × H72 × D40 mm
采用不锈钢膜片，耐腐蚀性卓越

标准规格〈支持Pa显示产品〉

无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC（外部电源型）或3.6 VDC（电池型）下的规格标准

标准规格	压力类型		表压
	型号		102G	103GP	102VP
	型号		102G	103GMP	102VP
	额定压力		100kPa	1000kPa	− 100kPa
	最大压力		200kPa	2000kPa	200kPa
	破坏压力		300kPa	3000kPa	300kPa
	工作温度		0 ~ 50°C
	补偿温度		0 ~ 50°C
	工作湿度		35 ~ 85%RH（没有凝结）
	储存温度		− 20 ~ 70°C（大气压，湿度65％以下）
	适用介质		不会腐蚀SUS 316和SUS 316L的气体和液体 *1
	朝向的影响（端口朝上→朝下）		Approx. 0.5% F.S.	Approx. 0.05% F.S.	Approx. 0.5% F.S.
	压力端口		G 3/8(PF 3/8)
	净重		Approx. 390g
	电源	电池	DC3.6 V 锂电池 (ER6VM) 、电池寿命约9000小时
	电源	外部电源	DC5〜 10 V、DC10 〜 24 V（仅在支架型的情况下可通过电气端子选择）电流消耗：20 mA 以下
显示	显示位数		3 1/2
	显示元件		LCD
	额定显示		00.0 ~ 100.0kPa	000 ~ 1000kPa	00.0 ~− 100.0kPa
	额定显示		00.0 ~ 100.0kPa	.000 ~ 1.000(MPa)	00.0 ~− 100.0kPa
	显示次数		约3次/秒
	显示精度		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C ± 2 counts
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分辨率		1 count
开关	分辨率		HI、LO 2点输出（但是，在外部电源面板类型的情况下 HI输出的一点输出）
	切换容量		30 V DC、40 mA（NPN 集电极开路）
	剩余电压		1.2 V DC（当流入电流为 40 mA 时）
	输出条件		测量压力≧ LO 设定压力→ LO 输出 ON、测量压力≧ HI 设定压力→ HI 输出 ON
	设定方法		按下SET按钮后，HI设置将显示约20秒，然后LO设置将显示约20秒。确认显示时，使用HI和LO微调设定进行设置。
	设定范围		00.0 ~ 100.0kPa	000 ~ 1000kPa	00.0 ~− 100.0kPa
	设定范围		00.0 ~ 100.0kPa	.000 ~ 1.000(MPa)	00.0 ~− 100.0kPa
	操作显示		开关输出为ON时LCD显示（HI，LO）
	响应度		Approx. 100 ms
	迟滞		4 counts 以下
	模拟输出*2		电压输出：0 〜 1 V、精度：± 1 %F.S. (at 25 ± 5 °C)、负载：1kΩ 以上
	附加功能		电池更换显示（LO BAT）

*1：使用附带的O型圈时，为不腐蚀接头材质及O型圈（氟橡胶）的气体及液体
*2：仅限外部电源。

标准规格〈非SI单位产品〉

无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC（外部电源型）或3.6 VDC（电池型）下的规格标准

标准规格	压力类型		表壓
	型号		102G	103G	102VH
	额定压力 kPa {kgf/cm²}		98.1{1}	981{10}	− 98.1{− 735 mmHg}
	最大压力 kPa {kgf/cm²}		196{2}	1961{20}	196{1471 mmHg}
	破坏压力 kPa {kgf/cm²}		294{3}	2941{30}	294{2206 mmHg}
	工作温度		0 ~ 50°C
	补偿温度		0 ~ 50°C
	工作湿度		35 ~ 85%RH（没有凝结）
	储存温度		− 20 ~ 70°C（大气压，湿度65％以下）
	适用介质		不会腐蚀SUS 316和SUS 316L的气体和液体 *1
	朝向的影响（端口朝上→朝下）		Approx. 0.5% F.S.	Approx. 0.05% F.S.	Approx. 0.5% F.S.
	压力端口		G 3/8(PF 3/8)
	净重		Approx. 390g
	电源	电池	DC3.6 V 锂电池 (ER6VM) 、电池寿命约9000小时
	电源	外部电源	DC5〜 10 V、DC10 〜 24 V (仅在支架型的情况下可通过电气端子选择）电流消耗：：20 mA 以下
显示	显示位数		3 1/2
	显示元件		LCD
	额定显示		.000 ~ 1.000 kgf/cm2	0.00 ~ 10.00 kgf/cm2	000 ~ − 735 mmHg *2
	显示次数		約3次/秒
	精　度		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C ± 2 counts maximum
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分辨率		1 count
开关	设定点数		HI、LO2点输出（但是，在外部电源面板类型的情况下 HI输出的一点输出）
	切换容量		30 V DC、40 mA（NPN 集电极开路）
	切换容量		1.2 V DC（当流入电流为 40 mA 时）
	输出条件		测量压力≧ LO 设定压力→ LO 输出 ON、测量压力≧ HI 设定压力→ HI 输出 ON
	设定方法		按下SET按钮后，HI设置将显示约20秒，然后LO设置将显示约20秒。确认显示时，使用HI和LO微调设定进行设置。
	设定范围		.000 ~ 1.000kPa	0.00 ~ 10.00kPa	000 ~ − 735 *2
	操作显示		开关输出为ON时LCD显示（HI，LO）
	响应度		Approx. 100 ms
	磁滞		4 counts 以下
	模拟输出*3		电压输出：0 〜 1 V、精度：± 1 %F.S. (at 25 ± 5 °C)、负载：1kΩ 以上
	附加功能		电池更换显示（LO BAT）

*1：使用附带的O型圈时，为不腐蚀接头材质及O型圈（氟橡胶）的气体及液体
*2：102VH的测量范围到“-760 mmHg”，102AH的测量范围到“760 mmHg”。（不保证精度）
*3：仅限外部电源

型号显示

PG-208-	102	G P-	3 -	P
系列名称	额定压力 101:0~9.81 kPa{0~0.1 kgf/cm2} 0~10 kPa(Pa 单位显示中) 102:0~98.1 kPa{0~1 kgf/cm2} 0~100 kPa(Pa 单位显示中） 103:0~981 kPa{0~10 kgf/cm2} 0~1 MPa(Pa 单位显示中)	压力类型 G:表压(正压) VH:表压(负压) AH:绝对压力 GP:表压(正压)　Pa 単位表示 GMP:表压(只有103类型)　Pa 单位显示 VP:表压(负压)　Pa 单位显示 AP:绝对压力　Pa 单位显示	電源无:电池 3:外部电源 (可用模拟输出)	安装形式 P:面板类型 S:支架类型

PG-208-

102

G P-

3 -

系列名称

额定压力

101:0~9.81 kPa{0~0.1 kgf/cm2}

0~10 kPa(Pa 单位显示中)
102:0~98.1 kPa{0~1 kgf/cm2}

0~100 kPa(Pa 单位显示中）
103:0~981 kPa{0~10 kgf/cm2}

0~1 MPa(Pa 单位显示中)

压力类型

G:表压(正压)

VH:表压(负压)

AH:绝对压力

GP:表压(正压)　Pa 単位表示

GMP:表压(只有103类型)　Pa 单位显示

VP:表压(负压)　Pa 单位显示

AP:绝对压力　Pa 单位显示

電源

无:电池
3:外部电源
(可用模拟输出)

安装形式

P:面板类型

S:支架类型

型號一覽表

支持Pa显示产品

型号	额定压力kPa {kgf/cm²}	显示单位	安装形式	电源	CAD
PG-208-102GP-S	0 ~ 100	kPa	支架类型	电池	3D CAD(任何格式)
PG-208-102GP-3-S	0 ~ 100	kPa	支架类型	外部电源	3D CAD(任何格式)
PG-208-103GP-3-S	0 ~ 1000	kPa	支架类型	外部电源	3D CAD(任何格式)
PG-208-103GP-S	0 ~ 1000	kPa	支架类型	电池	3D CAD(任何格式)
PG-208-102VP-S	0 ~ − 100	kPa	支架类型	电池	3D CAD(任何格式)
PG-208-102VP-3-S	0 ~ − 100	kPa	支架类型	外部电源	3D CAD(任何格式)
PG-208-103GMP-S	0 ~ 1000	MPa	支架类型	电池	3D CAD(任何格式)
PG-208-103GMP-3-S	0 ~ 1000	MPa	支架类型	外部电源	3D CAD(任何格式)

非SI单位产品

型号	额定压力kPa {kgf/cm²}	显示单位	安装形式	电源	CAD
➡PG-208-102G-S	0 ~ 98.1{0 ~ 1}	kgf/cm²	支架类型	电池	3D CAD(任何格式)
➡PG-208-102G-3-S	0 ~ 98.1{0 ~ 1}	kgf/cm²	支架类型	外部电源	3D CAD(任何格式)
➡PG-208-103G-S	0 ~ 981{0 ~ 10}	kgf/cm²	支架类型	电池	3D CAD(任何格式)
➡PG-208-103G-3-S	0 ~ 981{0 ~ 10}	kgf/cm²	支架类型	外部电源	3D CAD(任何格式)
➡PG-208-102VH-3-S	0 ~ − 98.1 {0 ~ - 735 mmHg}	mmHg	支架类型	外部电源	3D CAD(任何格式)
➡PG-208-102VH-S	0 ~ − 98.1 {0 ~ - 735 mmHg}	mmHg	支架类型	电池	3D CAD(任何格式)

※➡产品是按订单生产品。
●<另售>---DC3.6 V 锂电池
(购买电池类产品时，是内置的。作为替换零件单独出售。)

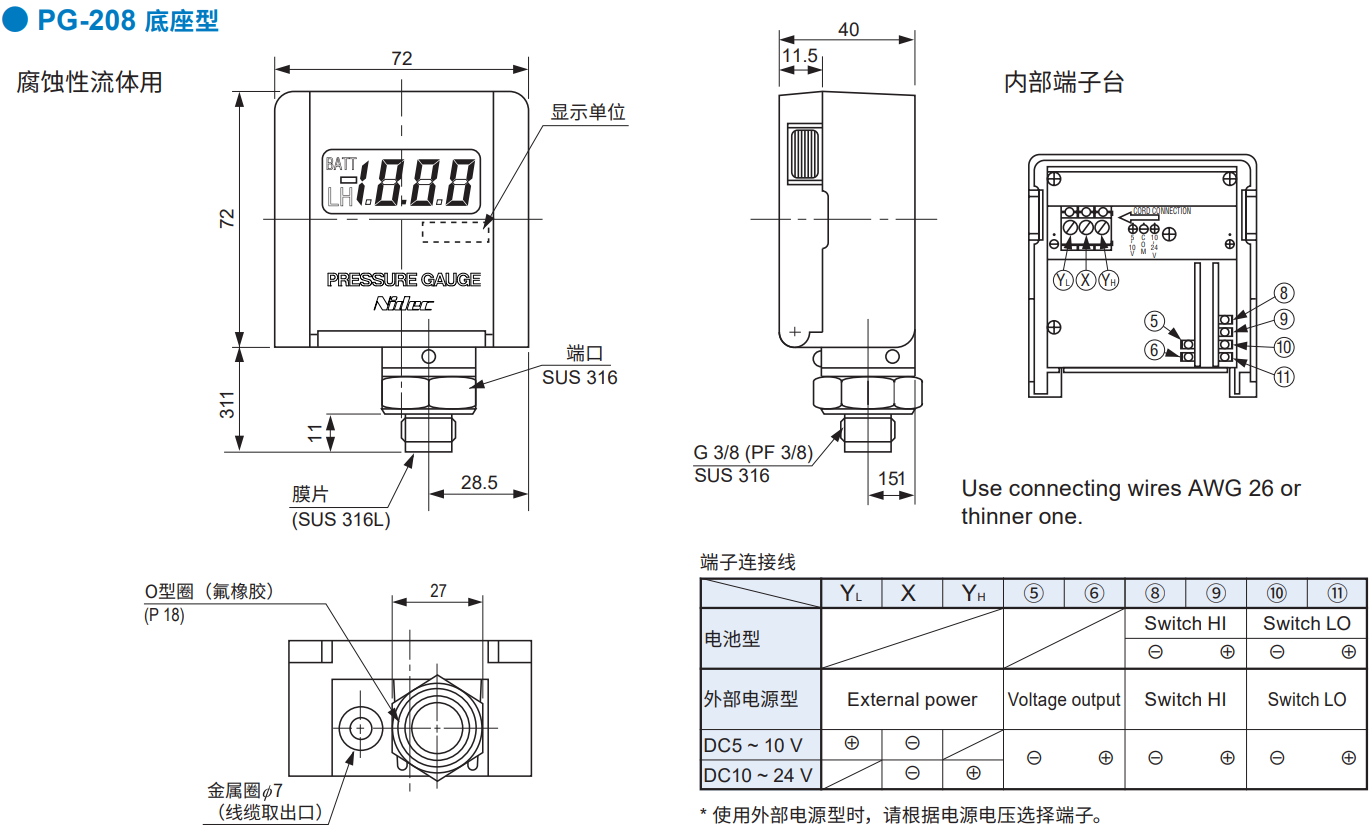

环境特性

试验项目	试验方法	变动量
振动	Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed)	压力显示、开关设定值、模拟信号输出 (Zero、Span）各自最大值± 1%F.S. 但是，电池型不含模拟信号输出
冲击	98.1m/s² , 3 directions for 3 times each (packed)
防潮性	40 °C, 90 ~ 95 %RH, 240 hrs
压力周期	0 ~ 额定压力, 10⁶ cycles
