圧力ゲージ PG-208

PG-208-101GP-#-S
Stand typ: 0~10 kPa, PT 1/4
PG-208-102GP-#-S
Stand typ: 0~100 kPa, PT 1/4
PG-208-102VP-#-S
Stand typ: 0~-100 kPa, PT 1/4
PG-208-103GP-#-S
Stand typ: 0~1000 kPa, PT 1/4
PG-208-103GMP-#-S
Stand typ: 0~1 MPa, PT 1/4
PG-208-102AP-#-S
Stand typ: 100 kPa abs., PT 1/4

PG-208-101GP-#-S
Stand typ: 0~10 kPa, PT 1/4
PG-208-102GP-#-S
Stand typ: 0~100 kPa, PT 1/4
PG-208-102VP-#-S
Stand typ: 0~-100 kPa, PT 1/4
PG-208-103GP-#-S
Stand typ: 0~1000 kPa, PT 1/4
PG-208-103GMP-#-S
Stand typ: 0~1 MPa, PT 1/4
PG-208-102AP-#-S
Stand typ: 100 kPa abs., PT 1/4

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

大型LCD表示, スイッチ出力, アナログ出力を備えた液圧対応圧力ゲージ

FeaturesFeatures

液圧対応品です
表示部は見やすい大型LCD
高い安定性を実現:
感圧素子に半導体チップを使用、電子技術による温度補償
スイッチ機能内蔵: HI, LO の2点設定が任意に行えます
低消費電力を達成/時分割駆動方式の採用により、
3.6Vリチウム電池で約9000時間(1年間)連続駆動が可能です
外部電源タイプはアナログ出力機能(DC 0 〜1 V)も備えます
DIN サイズの採用、W72 × H72 × D40 mm

標準仕様〈パスカル対応品〉　

特記ない場合、周囲温度 25±5 °C、3.6 VDC (電池タイプ) / 駆動電圧 12 VDC (外部電源タイプ) で規定します。

一般仕様	形（指示方式）		ゲージ圧
	型式（Pa 表示品）		102GP	103GP	102VP
	型式（Pa 表示品）		102GP	103GMP	102VP
	定格圧力		100kPa	1000kPa	− 100kPa
	最大圧力		200kPa	2000kPa	200kPa
	破壊圧力		300kPa	3000kPa	300kPa
	動作温度		0 ~ 50°C
	補償温度		0 ~ 50°C
	動作湿度		35 ~ 85%RH（結露ないこと）
	保存温度		− 20 ~ 70°C （大気圧、湿度 65 %HR 以下）
	適用媒体		SUS 316 及び SUS 316Lを腐食させない気体及び液体 ※ 1
	姿勢の影響（ポート上向き→下向き)		Approx. 0.5% F.S.	Approx. 0.05% F.S.	Approx. 0.5% F.S.
	圧力ポート		G 3/8(PF 3/8)
	質　量		Approx. 390g
	電源	電池タイプ	DC3.6 V リチウム電池 (ER6VM) 、電池寿命約 9000 時間
	電源	外部電源タイプ	DC5〜 10 V、DC10 〜 24 V（内部端子台選択による）消費電流：20 mA 以下
表示	表示行数		3 1/2
	表示素子		LCD
	定格表示（Pa 表示品)		00.0 ~ 100.0kPa	000 ~ 1000kPa	00.0 ~− 100.0kPa
	定格表示（Pa 表示品)		00.0 ~ 100.0kPa	.000 ~ 1.000(MPa)	00.0 ~− 100.0kPa
	表示回数		約 3 回 / 秒
	精　度		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C ± 2 counts
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分解能		1 count
スイッチ	点　数		HI、LO 2 点出力（但し外部電源パネルタイプの場合は HI 出力の 1 点出力）
	容　量		30 V DC、40 mA（NPN オープンコレクタ）
	残留電圧		1.2 V DC（流入電流 40 mA 時）
	出力条件		計測圧≧ LO 設定圧→ LO 出力 ON、計測圧≧ HI 設定圧→ HI 出力 ON
	設定方式		SET ボタンを押した後、約 20 秒間 HI の設定表示しその後、約 20 秒間 LO の設定表示するので、表示を確認しながら“HI”、“LO”のトリマにて設定する
	設定範囲（Pa 表示品）		00.0 ~ 100.0kPa	000 ~ 1000kPa	00.0 ~− 100.0kPa
	設定範囲（Pa 表示品）		00.0 ~ 100.0kPa	.000 ~ 1.000(MPa)	00.0 ~− 100.0kPa
	動作表示		スイッチ出力 ON 時に LCD 表示（HI、LO）
	応答速度		Approx. 100 ms
	応　差		4 counts 以下
	アナログ出力　※1		電圧出力：0 〜 1 V 精度：± 1 %F.S. (at 25 ± 5 °C)、負荷：1kΩ 以上
	付加機能		電池交換表示（LO BAT）

※1: 外部電源のみ

付属の Oリングを使用する場合は、継手の材質の他に Oリング(フッ素ゴム)を腐食させない気体および液体となります。

標準仕様〈非 SI 単位品〉　

国内で使用する場合は、計量法で認められている用途に限り、それ以外の用途には使用できません。ご注意ください。
特記ない場合、周囲温度 25±5 °C、3.6 VDC (電池タイプ) / 駆動電圧 12 VDC (外部電源タイプ) で規定します。

一般仕様	指示方式		ゲージ圧
	型式		102G	103G	102VH
	定格圧力 kPa {kgf/cm2}		98.1{1}	981{10}	− 98.1{− 735 mmHg}
	最大圧力 kPa {kgf/cm2}		196{2}	1961{20}	196{1471 mmHg}
	破壊圧力 kPa {kgf/cm2}		294{3}	2941{30}	294{2206 mmHg}
	動作温度		0 ~ 50°C
	補償温度		0 ~ 50°C
	動作湿度		35 ~ 85%RH（結露ないこと）
	保存温度		− 20 ~ 70°C（大気圧、湿度 65 %HR 以下）
	適用媒体		SUS 316 及び SUS 316Lを腐食させない気体及び液体 ※ 1
	姿勢の影響 (ポート上向き→下向き)		Approx. 0.5% F.S.	Approx. 0.05% F.S.	Approx. 0.5% F.S.
	圧力ポート		G 3/8(PF 3/8)
	質　量		Approx. 390g
	電源	電池タイプ	DC3.6 V リチウム電池 (ER6VM) 電池寿命約 9000 時間
	電源	外部電源タイプ	DC5〜 10 V、DC10 〜 24 V （内部端子台選択による）消費電流：20 mA 以下
表示	表示行数		3 1/2
	表示素子		LCD
	定格表示		.000 ~ 1.000 kgf/cm2	0.00 ~ 10.00 kgf/cm2	000 ~ − 735 ※ 2 mmHg
	表示回数		約 3 回 / 秒
	精　度		± 0.5 %F.S. ± 2 counts (at 25 ± 5 °C) maximum
	温度特性	ZERO	± 0.1 % F.S./°C ± 2 counts maximum
	温度特性	SPAN	± 0.05 % Reading/°C ± 2 counts
	分解能		1 count
スイッチ	点　数		HI、LO 2 点出力（但し外部電源パネルタイプの場合は HI 出力の 1 点出力）
	容　量		30 V DC、40 mA（NPN オープンコレクタ）
	残留電圧		1.2 V DC（流入電流 40 mA 時）
	出力条件		計測圧≧ LO 設定圧→ LO 出力 ON 計測圧≧ HI 設定圧→ HI 出力 ON
	設定方式		SET ボタンを押した後、約 20 秒間 HI の設定表示しその後、約 20 秒間 LO の設定表示するので、表示を確認しながら“HI”、“LO”のトリマにて設定する
	設定範囲		.000 ~ 1.000kPa	0.00 ~ 10.00kPa	000 ~ − 735 ※ 2
	動作表示		スイッチ出力 ON 時に LCD 表示（HI、LO）
	応答速度		Approx. 100 ms
	応　差		4 counts 以下
	アナログ出力　※1		電圧出力：0 〜 1 V、精度：± 1 %F.S. (at 25 ± 5 °C)、負荷：1kΩ 以上
	付加機能		電池交換表示（LO BAT）

※1:

外部電源のみ

付属の Oリングを使用する場合は、継手の材質の他に Oリング（フッ素ゴム）を腐食させない気体および液体となります。

102VHは “-760 mmHg” まで、102AHは “760 mmHg” まで測定可能です。（精度保証外）

型式表示

PG-208-	102	G P-	3 -	P
シリーズ名	定格圧力 101:0~9.81 kPa {0 ~ 0.1 kgf/cm2} 0~10 kPa(Pa 単位表示の場合） 102:0~98.1 kPa {0 ~ 1 kgf/cm2} 0~100 kPa(Pa 単位表示の場合） 103:0~981 kPa {0 ~ 10 kgf/cm2} 0~1 MPa(Pa 単位表示の場合）	指示方式 G:ゲージ圧(正圧)※ VH:ゲージ圧(負圧)※ AH:絶対圧 GP:ゲージ圧(正圧) Pa 単位表示 GMP:ゲージ圧(103 タイプのみ） Pa 単位表示 VP:ゲージ圧(負圧） Pa 単位表示 AP:絶対圧 Pa 単位表示	電源なし:電池 3:外部電源（アナログ出力付）	取付形態 S:スタンドタイプ

PG-208-

102

G P-

3 -

シリーズ名

定格圧力

101:0~9.81 kPa

{0 ~ 0.1 kgf/cm2}

0~10 kPa(Pa 単位表示の場合）
102:0~98.1 kPa

{0 ~ 1 kgf/cm2}

0~100 kPa(Pa 単位表示の場合）
103:0~981 kPa

{0 ~ 10 kgf/cm2}

0~1 MPa(Pa 単位表示の場合）

指示方式

G:ゲージ圧(正圧)※
VH:ゲージ圧(負圧)※
AH:絶対圧
GP:ゲージ圧(正圧)
Pa 単位表示

GMP:ゲージ圧(103 タイプのみ）
        Pa 単位表示
VP:ゲージ圧(負圧）
      Pa 単位表示
AP:絶対圧
      Pa 単位表示

電源

なし:電池
3:外部電源
（アナログ出力付）

取付形態
S:スタンドタイプ

※国内で使用する場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意下さい。

型式一覧表

パスカル対応品

型式	適用媒体	定格圧力kPa {kgf/cm2 }	表示単位	取付形態	電源	CAD
PG-208-102GP-S	腐食性流体用	0 ~ 100	kPa	Stand type	Battery	3D CAD（Any Model）
PG-208-102GP-3-S	腐食性流体用	0 ~ 100	kPa	Stand type	External power	3D CAD（Any Model）
PG-208-103GP-3-S	腐食性流体用	0 ~ 1000	kPa	Stand type	External power	3D CAD（Any Model）
PG-208-103GP-S	腐食性流体用	0 ~ 1000	kPa	Stand type	Battery	3D CAD（Any Model）
PG-208-102VP-S	腐食性流体用	0 ~ − 100	kPa	Stand type	Battery	3D CAD（Any Model）
PG-208-102VP-3-S	腐食性流体用	0 ~ − 100	kPa	Stand type	External power	3D CAD（Any Model）
PG-208-103GMP-S	腐食性流体用	0 ~ 1000	MPa	Stand type	Battery	3D CAD（Any Model）
PG-208-103GMP-3-S	腐食性流体用	0 ~ 1000	MPa	Stand type	External power	3D CAD（Any Model）

非 SI 単位品

型式	適用媒体	定格圧力kPa {kgf/cm2 }	表示単位	取付形態	電源	CAD
➡PG-208-102G-S	腐食性流体用	0 ~ 98.1{0 ~ 1}	kgf/cm2	Stand type	Battery	3D CAD（Any Model）
➡PG-208-102G-3-S	腐食性流体用	0 ~ 98.1{0 ~ 1}	kgf/cm2	Stand type	External power	3D CAD（Any Model）
➡PG-208-103G-S	腐食性流体用	0 ~ 981{0 ~ 10}	kgf/cm2	Stand type	Battery	3D CAD（Any Model）
➡PG-208-103G-3-S	腐食性流体用	0 ~ 981{0 ~ 10}	kgf/cm2	Stand type	External power	3D CAD（Any Model）
➡PG-208-102VH-3-S	腐食性流体用	0 ~ − 98.1 {0 ~ - 735 mmHg}	mmHg	Stand type	External power	3D CAD（Any Model）
➡PG-208-102VH-S	腐食性流体用	0 ~ − 98.1 {0 ~ - 735 mmHg}	mmHg	Stand type	Battery	3D CAD（Any Model）

※➡型式は受注生産です。

〈別売品〉---DC3.6 V リチウム電池ー型式：リチウムデンチ（PG ヨウ）
(電池タイプの製品お買上げ時には、内蔵されています。交換部品として別売りしております。)

環境特性　

試験項目	試験条件	変動量
振動	Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed)	圧力表示、スイッチ設定値、アナログ出力（Zero, Span）それぞれ最大 ± 1 % F.S. 但し、電池タイプはアナログ出力を含まず
衝撃	98.1 m/s2 , 3 directions for 3 times each (packed)
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs
圧力サイクル	0 ~ Rated pressure, 106 cycles

内部電気回路

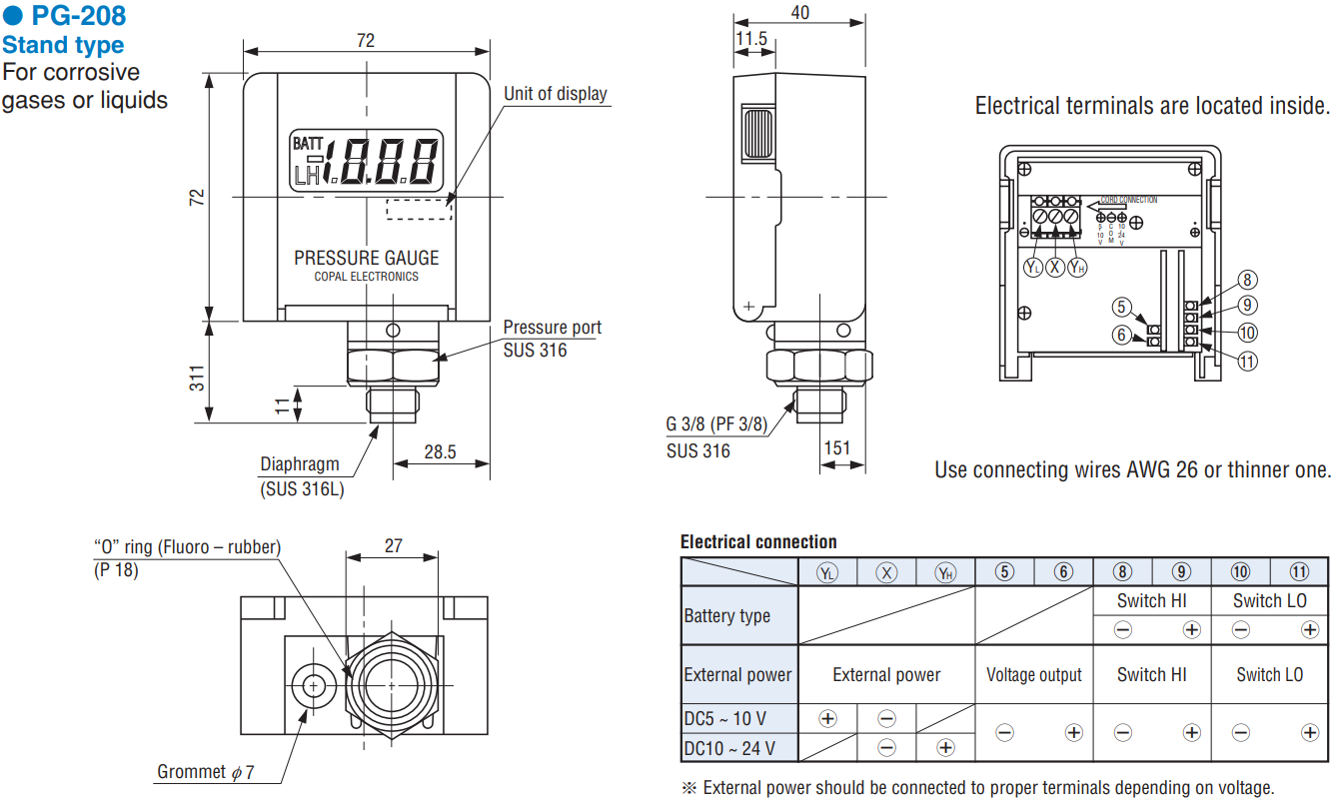

外形寸法図

Extra care should be taken with the diaphragm part. Do not touch the diaphragm directly to avoid damaging the diaphragm.

トラブルシューティング

不具合内容	考えられる原因	対処方法
電池を交換しても”ＢＡＴＴ”表示が消えない（－Ｓタイプのみ）	市販の 1.5ＶＤＣの単三電池と交換された可能性があります。	3.6ＶＤＣの専用電池です。当社より販売していますので最寄りの営業所、直営店、特約店よりご購入下さい。
電源を入れても表示しない。(その１)	外部電源の極性が逆になっている可能性が考えられます。（スタンドタイプ：-1-S、-3-S のみ）。	電源の極性を確認して下さい。
電源を入れても表示しない。(その２)	乾電池の極性が逆になっている可能性が考えられます。	乾電池の極性を確認して下さい。
圧力表示が不安定になる。	ステンレスダイアフラムの破損が考えられます。	現品の交換以外にありません
