薄型滑动开关


特　征特　征

  • 薄型，安装高度1.4 mm。

  • 用于移动立体声·液晶电视·摄像机集成VTR

标准规格

工作温度范围 − 20 ~ 70 °C
储存温度范围 − 40 ~ 85 °C
密封性 不可清洗型
质　量 Approx. 0.08 g (CUS-12) Approx. 0.10 g (CUS-13)
Approx. 0.13 g (CUS-14) Approx. 0.11 g (CUS-22)

机械特性

位置数 2, 3, 4
行程 1.5 mm
操作部分的强度 10 N {1.02 kgf} 15 s
可焊性 245 ± 3 °C 2 ~ 3 s
焊接热 再回流峰值温度: 250 ~ 255 °C
粘附性 5 N {0.5 kgf} 10 s
耐基板弯曲性 Width 90 mm, bend 3 mm, 5 s, 1 time
剥离强度 5 N {0.5 kgf} 10 s

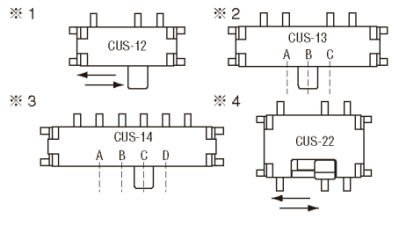

工作力
  • CUS-12※1：
    12 ± 1.7 N {0.2 ± 0.17 kgf}
  • CUS-13※2：
    A → B : 1.5 ± 1.2 N {0.15 ± 0.12 kgf}
    B → C : 2 ± 1.7 N {0.2 ± 0.17 kgf}
    C → B : 1.5 ± 1.2 N {0.15 ± 0.12 kgf}
    B → A : 2 ± 1.7 N {0.2 ± 0.17 kgf}
  • CUS-14※3：
    A → B : 1.5 ± 1.2 N {0.15 ± 0.12 kgf}
    B → C : 2 ± 1.7 N {0.2 ± 0.17 kgf}
    C → D : 2 ± 1.7 N {0.2 ± 0.17 kgf}
    D → C : 1.5 ± 1.2 N {0.15 ± 0.12 kgf}
    C → B : 2 ± 1.7 N {0.2 ± 0.17 kgf}
    B → A : 2 ± 1.7 N {0.2 ± 0.17 kgf}
  • CUS-22※4：
    2 ± 1.7 N {0.2 ± 0.17 kgf}

电气特性

接点額定 非接触:DC50 V 100 mA
接触:DC4 V 300 mA
最小:DC20 mV 1μA
接触时间 非短路
接触电阻 70 mΩ maximum
绝缘阻抗 100 MΩ minimum (DC 100 V)
耐电压 AC100 V 60 s

环境特性

耐振动 振幅 (Amplitude) 1.5 mm（全振幅）or
加速度 (Acceleration) 98 m/s2,
10-500-10 Hz, 3 directions for 10 cycles each
耐冲击 490 m/s2, 11 ms, 6 directions for 3 times each
耐久性 Continuous load 10000 cycles, DC4 ± 0.5 V, 300 ± 10 mA
耐湿性 40 °C, 相对湿度 90 ~ 95 %,240 h, 无负载
耐热性 85 °C, 96 h, 无负载
耐寒性 − 40 °C, 96 h, 无负载　No load
温度周期 − 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型号显示

CUS -12T B

系列名称

电路数

1:1 电路
2：2 电路(仅限2 触点)

电路数

2：2 触点
3：3 触点
4：4 触点

包装形式

T：编带(卷轴封装)

端接样式

B：鸥翼

型号一览表

型号电路数触点数端接樣式包装数量CAD
CUS-12TB 1 2 鸥翼 2500 pcs./reel
CUS-13TB 1 3 鸥翼 2500 pcs./reel
CUS-14TB 1 4 鸥翼 2500 pcs./reel
CUS-22TB 2 2 鸥翼 1400 pcs./reel

外形尺寸

Unless otherwise specified, tolerance : ± 0.2 (Unit : mm)

推荐焊盘外形尺寸

(Unit : mm)

包装规格

Taping version is packaged in 2500 pcs. par reel (1400 pcs. for CUS-22).
Taping version is boxed with 1 reel (2500 pcs. or 1400 pcs.).
Maximum number of consecutive missing pieces = 2.
Leader length and reel dimension are shown in the diagrams below.
  • Embossed tape dimensions


(Unit:mm)

  • ● CUS-12TB
  • ● CUS-13TB, 14TB

  • ● CUS-22TB

(Unit:mm)

● Reel dimensions

 Reel shape and dimensions

Part NumberAW1W2N
12TB, 22TB φ 330 ± 2 17.4 ± 1 21.4 ± 1 φ 80 ± 1
13TB, 14TB φ 330 ± 2 25.4 ± 1 29.4 ± 1 φ 80 ± 1
