清洁型超小型滑动开关
特 征特 征
-
高接触可靠性
双触点夹持机构，确保高接触可靠性 -
可以清洗
-
镀金触点，适用于低电流应用
-
用于印刷电路板安装
-
操作性提升
独立定位结构，提供轻盈的操作手感 -
UL认证产品
型号显示
| A | SE | ２ | D- | ２ | M- | 10－ | Z |
|---|---|---|---|---|---|---|---|
|
系列名称 |
类型 SE：滑动式 |
极数 1:1 极 |
开关功能 D：ON-ON /双极端子线为2.54mm（0.1“） E：ON-OFF-ON /双极端子线为2.54mm（0.1“） |
端子类型 1：PC端子 6：直角（0.3英寸间距） |
执行器形状 Ⅿ:标准 |
夹机构 |
|
※具体的产品阵容请参阅下方的型号一览表
■执行器形状
■直角端子
型号一览表
| 型号 | 电路配置 | 端接样式 | 开关特性 | 备注 | CAD |
|---|---|---|---|---|---|
| ASE1D-2M-10-Z | SPDT | PC 针脚 | ON-ON | 端子列 : 2.54 mm | |
| ☆ASE1E-2M-10-Z | SPDT | PC 针脚 | ON-OFF-ON | 端子列 : 2.54 mm | |
| ASE2D-2M-10-Z | DPDT | PC 针脚 | ON-ON | 端子列 : 2.54 mm | |
| ★ASE2E-2M-10-Z | DPDT | PC 针脚 | ON-OFF-ON | 端子列 : 2.54 mm | |
| ☆ASE2N-2M-10-Z | DPDT | PC 针脚 | ON-ON | 端子列 : 5.08 mm | |
| ASE1D-5M-10-Z | SPDT | Right angle（0.2inch pitch） | ON-ON | 安装表面上方的高度: 3.1 mm | |
| ASE2D-5M-10-Z | DPDT | Right angle（0.2inch pitch） | ON-ON | 安装表面上方的高度: 3.1 mm | |
| ASE1D-6M-10-Z | SPDT | Right angle(0.3inch pitch） | ON-ON | 安装表面上方的高度: 3.1 mm | |
| ☆ASE2D-6M-10-Z | DPDT | Right angle(0.3inch pitch） | ON-ON | 安装表面上方的高度: 3.1 mm | |
| ★ASE2N-6M-10-Z | DPDT | Right angle(0.3inch pitch） | ON-ON | 安装表面上方的高度: 5.15 mm |
标准规格
| AC/DC 0.4VA 额定 | AC/DC 0.4VA 电压范围 20mV～48V 电流范围 1μA～50mA |
|---|---|
| U L 额定 | AC/DC48V 50mA |
| 最大额定 | AC/DC60V 50mA |
| 最小额定 | AC/DC20mV 1μA |
| 初始接触电阻 | 50mΩ 以下 （ AC200μ V 1.5mA） |
| 耐电压 | AC250V 1分钟 |
| 绝缘阻抗 | 500MΩ以上 （ DC500V） |
| 电气寿命 | 最大额定下 1万次 0.4VA或最小额定下 5万次 |
| 工作力 | 0.69～4.9N |
| 工作温度范围 | －20℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |

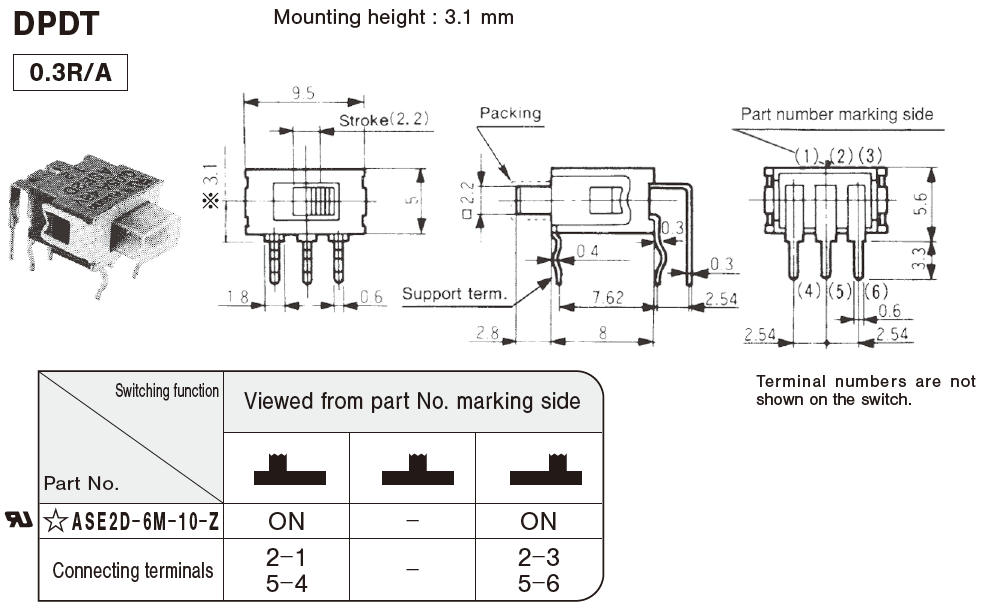

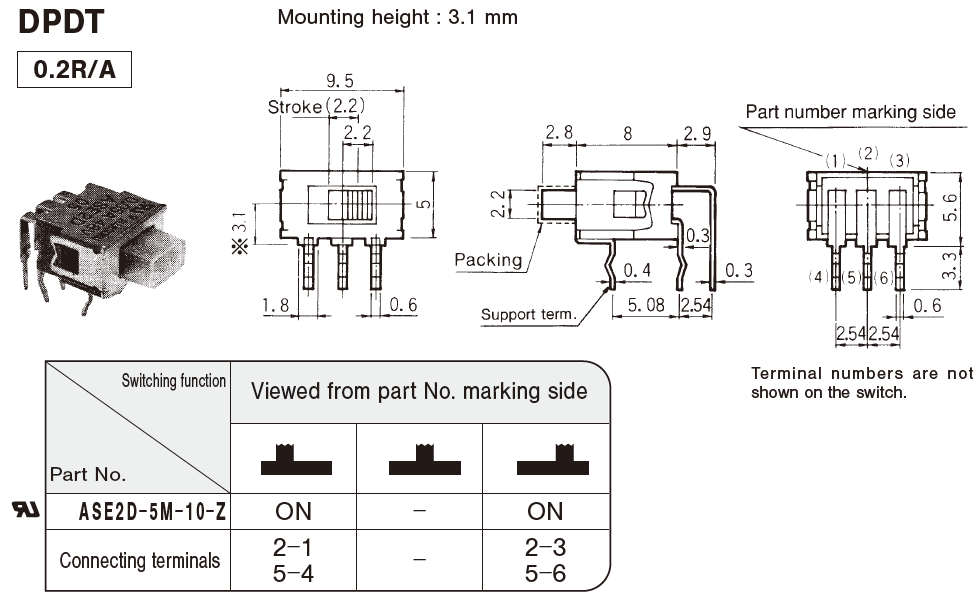

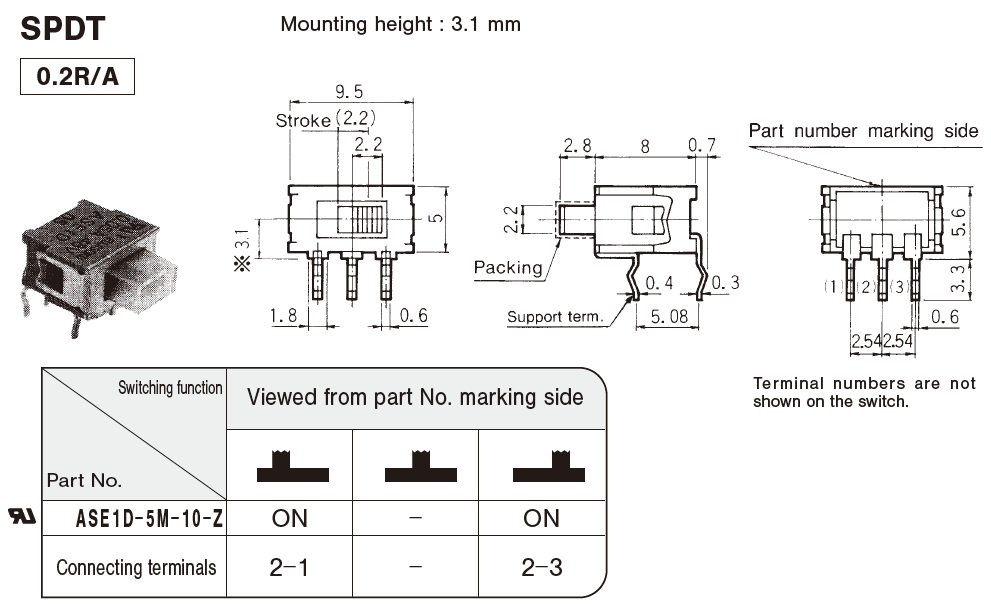

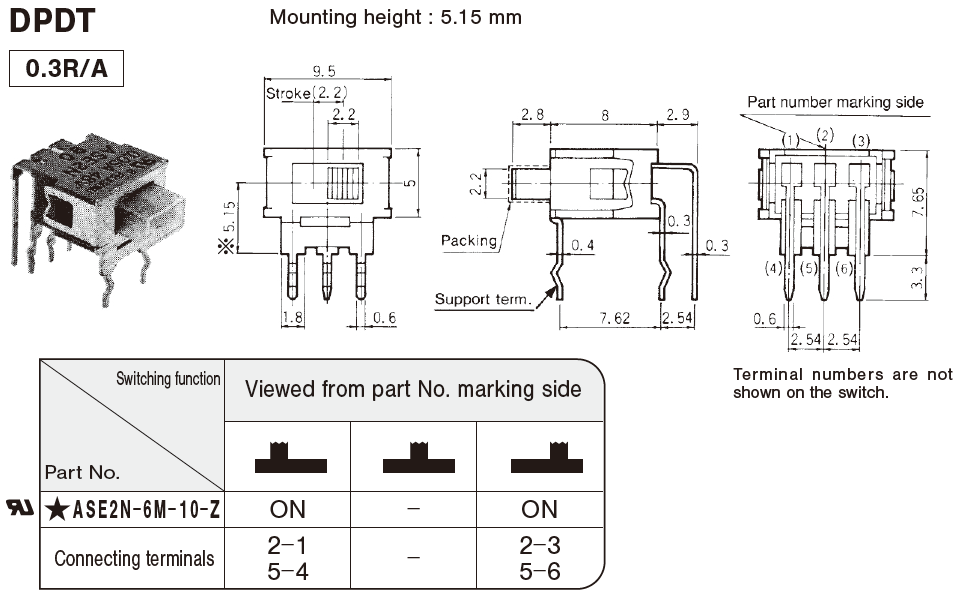

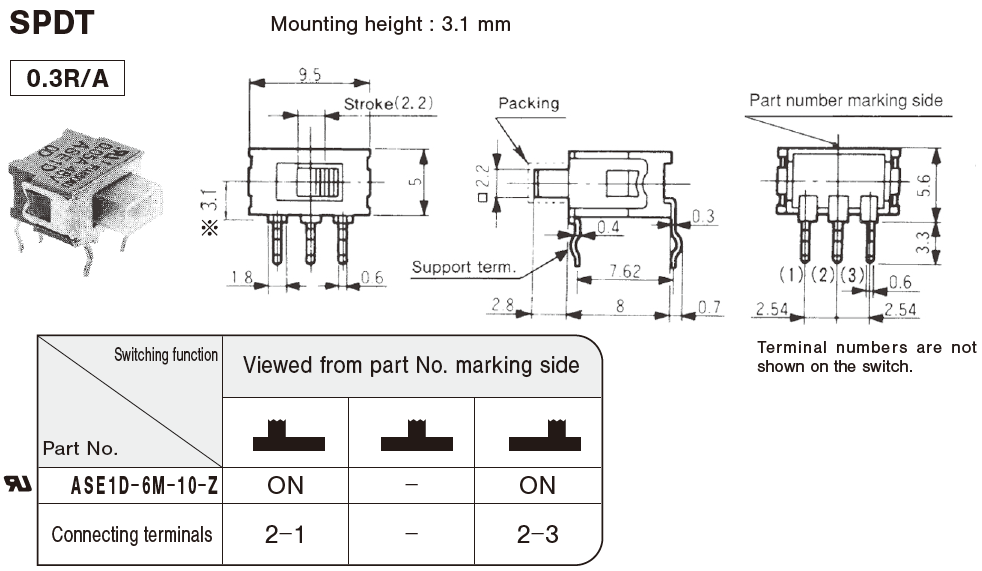

外形尺寸
PC孔布局
短路（先断后接）
当执行器在以下图中从点A移到点B时，一个瞬时连接两个电路的开关。所有未标记为“短路”的开关均为“非短路”（先断后接）
操作须知
焊接规格
手工焊接/装置 ： 烙铁 ① 380℃, Max.; 3 seconds, Max.
回流焊/装置 ： 喷射式或浸入式① 275℃, Max.; 6 seconds, Max.
预热应在80°C - 120°C，120秒内完成。
清洁规格
溶剂：氟系或酒精系
焊接后的清洗应在端子温度降至 90°C 以下，或在室温下放置开关 5 分钟以上后进行。
AS 系列未进行工艺密封，且不可清洗。如果需要清洁印刷电路板，请用刷子清洁基板的焊接面，避免开关接触清洗液。
请勿使用超声波清洗系统
关于安装
使用φ1孔的印刷电路板。
安装印刷电路板之前，请勿弯曲端子
安装开关后，请避免将重力等设备放在开关旋钮上。
不不要对旋钮施加超过 12.7 N（1.3 kgf）的负载。如果预计负载会超过 12.7 N（1.3 kgf），请使用支架（可选附件）。使用支架后，旋钮的强度可增强至最大 29.4 N（3 kgf）。
包装规格
(Unit:mm)
