超小型照光式按钮开关


特 征特 征

  • 两种类型的触点
    TR系列：采用导电橡胶触点，触感柔和
    TM系列：采用金属触点，触感清脆

  • 安装于电路板
    所有型号的端子间距均以英寸为单位（为 2.54 毫米的倍数）。
    独特的端子形状可防止在浸焊过程中端子针脚从电路板上松脱

  • 焊接耐热性的提升
    改进的端子结构可保护触点免受焊接热的影响。
    此外，每个极点配有两个端子，可用作跳线连接

  • 带LED的超小型开关

    LED内置于微型外壳中

  • 丰富的配件选择
    提供多种配件，包括彩色按钮和安装框架

标准规格

额定 TR：DC12V 10mA Max.  10μA Min

TM：1VA Max.（DC48V Max.50mA Max.）0.5 mA Min.

TMG：1VA Max.（DC48V Max.50mA Max.）10 μA Min.
初始接触电阻

TR：500 Ω以下（DC2V 1mA 1.47N｛150gf｝加载时）

TM：100 mΩ以下（AC200μ V1.5mA 1.96N｛200gf｝加载时）
介电强度 AC250V 1分钟
绝缘电阻 100 MΩ以上（DC100V）
电气寿命 TR ：10,000次/TM：30,000次
触点抖动

TR ：3 msec. 以下（初始值）

TM:10 msec. 以下（初始值）
行程 TR:1 mm/TM：0.25 mm
操作力（峰值负荷）

TR:0.98± 0.39 N

TM:1.37± 0.39 N
工作温度范围 －25～＋70℃
储存温度范围 －40～＋70℃

型号显示

TMG２-21-L2

型号

接触机构



接触电镀

结构

LED亮度

LED色调 ・显示位置

接触机制和电镀

Code接触机制接触电镀
R 导电橡胶触点 镀金
M 金属触点 镀银
MG 金属触点 镀金

作动力与行程特性

LED规格

  • TR２－２１・TM２－２１
色调符号色调正向电流公称正向电压最大正向电压反向电压
2 赤 30mA 2.0V 2.5V DC5V
5 緑 25mA 2.2V 2.5V DC5V
8 黄 30mA 2.1V 2.5V DC5V



型号一览表

型号结构LED显示位置LED色调 ・显示位置接触机构接触电镀CAD
TM1-01 基本开关，无LED ー ー 金属接触 镀银
TMG1-01 基本开关，无LED ー ー 金属接触 镀银
TM2-21-L2 LED中心、照光式 中心 红 金属接触 镀银
TM2-21-L5 LED中心、照光式 中心 绿 金属接触 镀银
TM2-21-L8 LED中心、照光式 中心 黄 金属接触 镀银
TMG2-21-L2 LED中心、照光式 中心 红 金属接触 镀金
TMG2-21-L5 LED中心、照光式 中心 绿 金属接触 镀金
TMG2-21-L8 LED中心、照光式 中心 黄 金属接触 镀金
TR1-01 基本开关，无LED ー ー 导电橡胶接点 镀金
TR2-21-L2 LED中心、照光式 中心 红 导电橡胶接点 镀金
TR2-21-L5 LED中心、照光式 中心 绿 导电橡胶接点 镀金
TR2-21-L8 LED中心、照光式 中心 黄 导电橡胶接点 镀金
另售配件






1. Color button
尺寸照明/非照明颜色型号外形尺寸
□7.5 ㎜ 无 LED 黒色 140000480712
灰色 140000480713
白色 140000480714
象牙色 140000480715
银色 140000480764
红色 140000480744
绿色 140000480746
蓝色 140000480745
LED 照明 黒色 140007480068
灰色 140007480069
白色 140007480070
象牙色 140007480071
银色 140007480076
□10 ㎜ 无 LED 黒色 140000480716
灰色 140000480717
白色 140000480718
象牙色 140000480719
银色 140000480765
红色 140000480748
绿色 140000480750
蓝色 140000480749
LED 照明 黒色 140007480117
灰色 140007480118
白色 140007480119
象牙色 140007480120
灰色 140007480125
□12.6 ㎜ 无 LED 黒色 140000480720
灰色 140000480721
白色 140000480722
象牙色 140000480723
2. 安装框架
适用尺寸适用型号颜色型号外形尺寸
□7.5 ㎜用 TM1/
TM2/
TR1/
TR2		 黒色 140000340143
灰色 140000340144
白色 140000340145
象牙色 140000340146
□10 ㎜用 TM1/
TM2/
TR1/
TR2		 黒色 140000340147
灰色 140000340148
白色 140000340149
□12.6 ㎜用 TM1/
TM3		 黒色 140000340215
灰色 140000340216
白色 140000340217
TR1/
TR3		 黒色 140000340151
灰色 140000340152
白色 140000340153

外形尺寸

(Unit:mm)

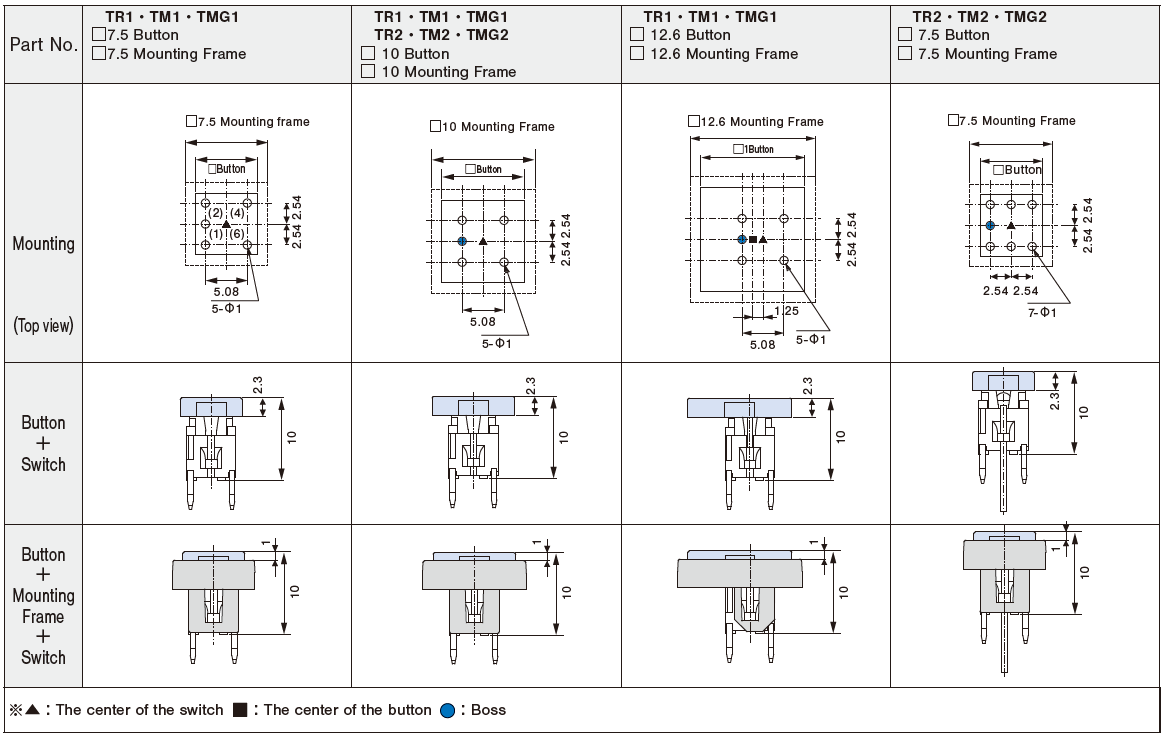

安装尺寸

(Unit:mm)

※ 在仅安装按钮而未使用安装框架的情况下，请在设计时考虑按钮的不均匀性和晃动等问题，并通过装饰面板进行引导。（参考：标准开孔尺寸 = 按钮尺寸 + 0.4 ~ 0.5 毫米）

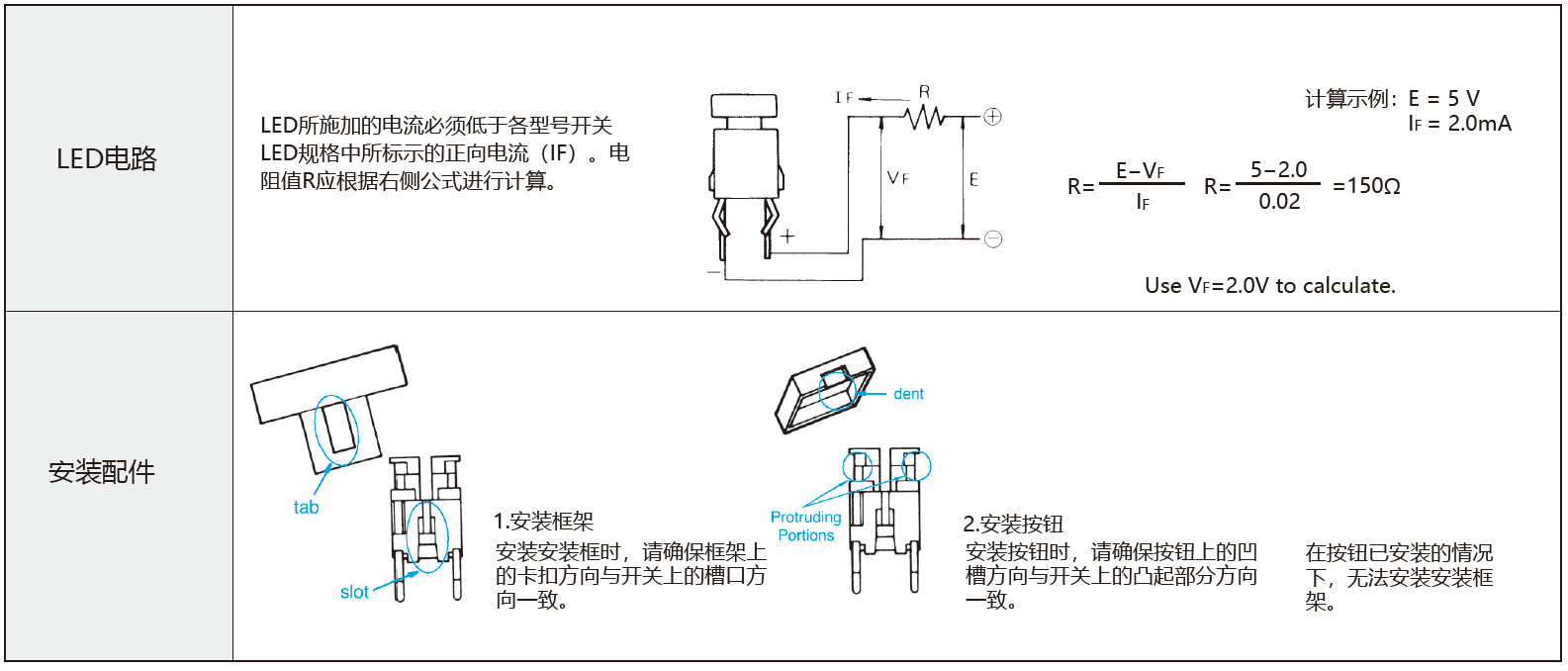

操作注意事项

各种使用条件

焊接规格
  • 手工焊接:
    TM,TR :焊铁 380℃ Max. 3 sec. Max.
  • 回流焊 :
    TM:275℃  6 sec. Max.  / TR:265℃  6 sec. Max.
  • 在流水线中的预热温度应控制在 80℃ 至 120℃ 之间，时间不超过 120 秒。
  • 请勿在带有彩色按钮或安装框的情况下进行浸焊。焊接热可能会使附件变形或导致助焊剂渗入。
清洁规格
  • 请使用氟系或酒精系溶剂进行清洗。
  • TM/TR系列不可清洗。若需清洗电路板，请使用刷子清洁电路板的焊接面，避免清洗液接触到开关。
  • 焊接后，请等待端子的温度冷却至90°C以下，或将零件暴露在室温下超过5分钟后再进行清洗。
操作环境
  • 请避免在存在硫化气体、氨气等可能导致银镀层触点发生接触故障的环境中使用本产品。
  • 由于TM・TR系列采用开放式结构，请避免在粉尘较多的环境中使用。请在机构设计时注意防止粉尘进入。
开关操作
  • 操作力应不超过9.8牛顿。
  • 焊接完成后请勿立即操作开关。
  • 焊接时请勿按下执行器进行操作。

包装规格

(Unit:mm)

文件

环境相关文件
