超小形照光式按鈕開關
-
兩種類型的接點
TR系列：採用導電橡膠觸點，觸感柔和
TM系列：採用金屬觸點，觸感清脆 -
專用於印刷電路板
所有型號的端子間距均以英吋為單位（為 2.54 mm的倍數）
獨特的端子形狀可防止在浸焊過程中出現電路板面浮起的情況 -
提高耐焊接熱性能
透過改進端子結構，防止因焊接熱導致的觸點接觸不良，提高了可靠性
並且在同一極點上配置了兩根端子，使端子具備跳線功能 -
帶LED的超小型開關
即使在緊湊的外形中，也可以實現 LED 照明
-
豐富的配件選擇
提供豐富的附屬部件，包括彩色按鈕、安裝框架和 LED 照明等
標準規格
| 額定 | TR：DC12V 10mA Max. 10μA Min
TM：1VA Max.（DC48V Max.50mA Max.）0.5mA Min. TMG：1VA Max.（DC48V Max.50mA Max.）10 μ A Min. |
|---|---|
| 初始接觸電阻 |
TR：500Ω以下（DC2V 1mA 1.47N｛150gf｝加載時） TM：100mΩ以下（AC200μ V1.5mA 1.96N｛200gf｝加載時） |
| 介電強度 | AC250V 1分鐘 |
| 絕緣電阻 | 100MΩ以上（DC100V） |
| 電氣壽命 | TR ：10 万回/TM：30 万回 |
| 觸點顫動 |
TR ：3 msec. 以下（初始值） TM:10 msec. 以下（初始值） |
| 行程 | TR:1 mm/TM：0.25 mm |
| 操作力（峰值負荷） |
TR:0.98± 0.39 N TM:1.37± 0.39 N |
| 工作溫度範圍 | －25～＋70℃ |
| 儲存溫度範圍 | －40～＋70℃ |
型號顯示
| T | M | G | ２- | 21- | L2 |
|---|---|---|---|---|---|
|
型號 |
接觸機构
|
接觸電鍍 |
結構 |
LED亮度 |
LED色調 ・顯示位置 |
接觸機制與電鍍
| Code | 接觸機制 | 接觸電鍍 |
|---|---|---|
| R | 導電橡膠接點 | 鍍金 |
| M | 金屬接點 | 鍍銀 |
| MG | 金屬接點 | 鍍金 |
作動力與行程特性
LED規格
- TR２－２１・TM２－２１
| 正向電流 | 公稱正向電壓 | 反向電壓 | |||
|---|---|---|---|---|---|
| 2 | 赤 | 30mA | 2.0V | 2.5V | DC5V |
| 5 | 緑 | 25mA | 2.2V | 2.5V | DC5V |
| 8 | 黃 | 30mA | 2.1V | 2.5V | DC5V |
型號一覽表
| 型號 | 結構 | LED顯示位置 | LED色調 ・顯示位置 | 接触機構 | 接觸電鍍 | CAD |
|---|---|---|---|---|---|---|
| TM1-01 | 基本開關，無LED | ー | ー | 金屬接觸 | 鍍銀 | |
| TMG1-01 | 基本開關，無LED | ー | ー | 金屬接觸 | 鍍銀 | |
| TM2-21-L2 | LED中心、照光式 | 中心 | 紅 | 金屬接觸 | 鍍銀 | |
| TM2-21-L5 | LED中心、照光式 | 中心 | 緑 | 金屬接觸 | 鍍銀 | |
| TM2-21-L8 | LED中心、照光式 | 中心 | 黄 | 金屬接觸 | 鍍銀 | |
| TMG2-21-L2 | LED中心、照光式 | 中心 | 紅 | 金屬接觸 | 鍍金 | |
| TMG2-21-L5 | LED中心、照光式 | 中心 | 緑 | 金屬接觸 | 鍍金 | |
| TMG2-21-L8 | LED中心、照光式 | 中心 | 黄 | 金屬接觸 | 鍍金 | |
| TR1-01 | 基本開關，無LED | ー | ー | 導電橡膠接點 | 鍍金 | |
| TR2-21-L2 | LED中心、照光式 | 中心 | 紅 | 導電橡膠接點 | 鍍金 | |
| TR2-21-L5 | LED中心、照光式 | 中心 | 緑 | 導電橡膠接點 | 鍍金 | |
| TR2-21-L8 | LED中心、照光式 | 中心 | 黄 | 導電橡膠接點 | 鍍金 |
另售配件
1. Color button
| 尺寸 | 發光/不發光 | 顏色 | 型號 | 外形尺寸 |
|---|---|---|---|---|
| □7.5 ㎜ | 無 LED | 黒色 | 140000480712 |  |
| 灰色 | 140000480713 | |||
| 白色 | 140000480714 | |||
| 象牙色 | 140000480715 | |||
| 銀色 | 140000480764 | |||
| 紅色 | 140000480744 | |||
| 綠色 | 140000480746 | |||
| 藍色 | 140000480745 | |||
| LED 發光 | 黒色 | 140007480068 |  |
|
| 灰色 | 140007480069 | |||
| 白色 | 140007480070 | |||
| 象牙色 | 140007480071 | |||
| 銀色 | 140007480076 | |||
| □10 ㎜ | 無 LED | 黒色 | 140000480716 |  |
| 灰色 | 140000480717 | |||
| 白色 | 140000480718 | |||
| 象牙色 | 140000480719 | |||
| 銀色 | 140000480765 | |||
| 紅色 | 140000480748 | |||
| 綠色 | 140000480750 | |||
| 藍色 | 140000480749 | |||
| LED 發光 | 黒色 | 140007480117 |  |
|
| 灰色 | 140007480118 | |||
| 白色 | 140007480119 | |||
| 象牙色 | 140007480120 | |||
| 灰色 | 140007480125 | |||
| □12.6 ㎜ | 無 LED | 黒色 | 140000480720 |  |
| 灰色 | 140000480721 | |||
| 白色 | 140000480722 | |||
| 象牙色 | 140000480723 |
2. 安裝框架
| 適用尺寸 | 適用型號 | 顏色 | 型號 | 外形尺寸 |
|---|---|---|---|---|
| □7.5 ㎜用 | TM1/ TM2/ TR1/ TR2 |
黒色 | 140000340143 |  |
| 灰色 | 140000340144 | |||
| 白色 | 140000340145 | |||
| 象牙色 | 140000340146 | |||
| □10 ㎜用 | TM1/ TM2/ TR1/ TR2 |
黒色 | 140000340147 |  |
| 灰色 | 140000340148 | |||
| 白色 | 140000340149 | |||
| □12.6 ㎜用 | TM1/ TM3 |
黒色 | 140000340215 |  |
| 灰色 | 140000340216 | |||
| 白色 | 140000340217 | |||
| TR1/ TR3 |
黒色 | 140000340151 |  |
|
| 灰色 | 140000340152 | |||
| 白色 | 140000340153 |
外形尺寸
(Unit:mm)
安装尺寸
(Unit:mm)
※ 在僅安裝按鈕而未使用安裝框架的情況下，請在設計時考慮按鈕的不均勻性和晃動等問題，並透過裝飾面板進行引導。 （參考：標準開孔尺寸 = 按鈕尺寸 + 0.4 ~ 0.5 mm）

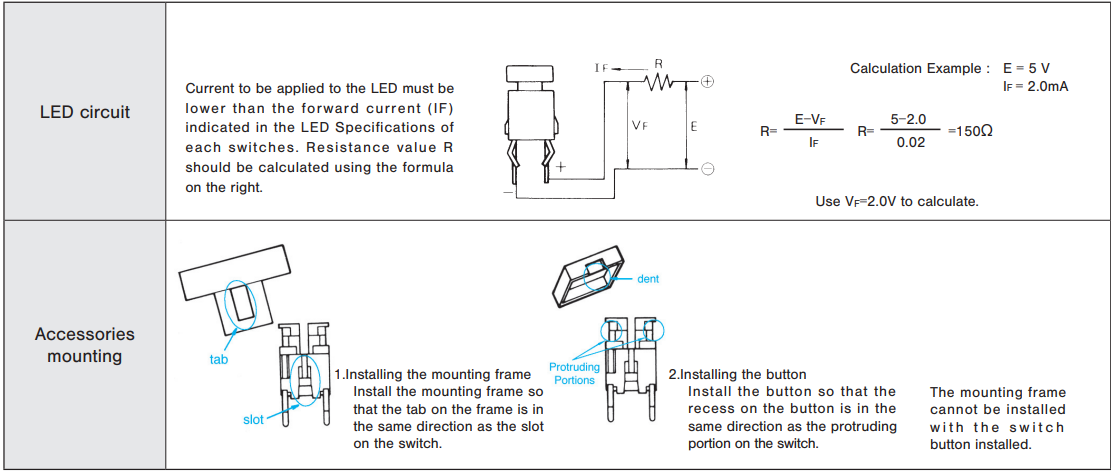

操作注意事項
各種使用條件
| 焊接規格 |
①手工焊接:焊鐵 380℃ Max. 3 sec. Max. |
|---|---|
| 清潔規格 |
①請使用氟系或酒精系溶劑清洗。 |
| 操作環境 |
①請避免在有硫化氣體、氨氣等可能導致銀鍍層接點接觸故障的環境中使用本產品。 |
| 開關操作 |
①操作力應不超過9.8N。 |
包裝規格
(Unit:mm)
