照光式按钮开关 TP/TPL

TP/TPL※照片是安装另售配件彩色按钮的

TP/TPL※照片是安装另售配件彩色按钮的

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

超小型按钮开关

特征特征

长行程
DPDT 超小型开关，具有较长的行程（锁定位置：1 mm，总行程：1.5 mm）
高接触可靠性
夹式接触机构确保高可靠性。
适用于印刷电路板安装
所有型号的端子间距均为英寸单位（2.54 mm 的倍数）。独特的端子形状可防止在浸焊过程中端子从电路板上松脱。
环氧密封端子
环氧密封端子可防止助焊剂渗入。
丰富的配件选择
提供多种配件，包括彩色按钮、安装框和 LED 灯光等
统一安装高度
TP/TPL 系列的安装高度与 LTR/LTM 系列一致，便于在同一面板中设计使用。

标准规格

额定	镀银：DC30V 0.1A Max. 镀金：DC30V 0.1A Max. 1μA min.
初始接觸電阻抗	镀银 :50mΩ以下(AC200μV 1.5mA) 镀金:100mΩ以下 (AC200μV 1.5mA)
介电强度	AC500V
绝缘电阻	100MΩ以上（DC500V）
电气寿命	10,000 回
操作力	TP:1.47±0.98N （瞬间） TPL:2.45±0.98N (推锁）
工作温度范围	－10～＋70℃
儲存溫度範圍	－25～＋85℃

型号显示

T	P	L	1-	01	G-	L2
型号	接触方法 P:非短路	操作特性无:瞬间 L:推锁	结构	注册号码	接触电镀无:镀银 G:镀金	LED色调 L2:红 L5:绿 L8:黄

G-

型号

接触方法

P:非短路

操作特性

无:瞬间

L:推锁

结构

注册号码

接触电镀

无:镀银

G:镀金

LED色调

L2:红

L5:绿

L8:黄

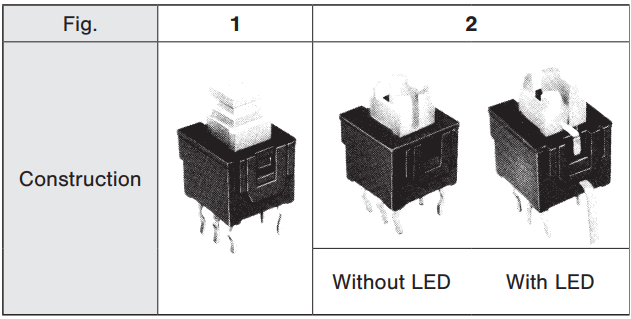

结构

LED规格

TP2・TPL2

符号	色调	正向电流	公称正向电压	最大正向电压	反向电压
L2	赤	30mA	2.0V	2.5V	DC5V
L5	緑	25mA	2.2V	2.5V	DC5V
L8	黄	30mA	2.1V	2.5V	DC5V

型号一览表

型号	接觸電鍍	LED色調	操作特性	CAD
TP1－01	镀银	―	瞬间	3D CAD（Any Model）
TPL1－01	镀银	―	推锁	3D CAD（Any Model）
TP2－01	镀银	―	瞬间	3D CAD（Any Model）
TPL2－01	镀银	―	推锁	3D CAD（Any Model）
★TP1－01G	镀金	―	瞬间	3D CAD（Any Model）
★TP2－01G	镀金	―	瞬间	3D CAD（Any Model）
★TPL2－01G	镀金	―	推锁	3D CAD（Any Model）
☆TP2－01－L2	镀银	红	瞬间	3D CAD（Any Model）
TP2－01－L5	镀银	绿	瞬间	3D CAD（Any Model）
☆TP2－01－L8	镀银	黄	瞬间	3D CAD（Any Model）
★TP2－01G－L2	镀金	红	瞬间	3D CAD（Any Model）
★TP2－01G－L5	镀金	绿	瞬间	3D CAD（Any Model）
★TP2－01G－L8	镀金	黄	瞬间	3D CAD（Any Model）
☆TPL2－01－L2	镀银	红	推锁	3D CAD（Any Model）
TPL2－01－L5	镀银	绿	推锁	3D CAD（Any Model）
☆TPL2－01－L8	镀银	黄	推锁	3D CAD（Any Model）
★TPL2－01G－L2	镀金	红	推锁	3D CAD（Any Model）
★TPL2－01G－L5	镀金	绿	推锁	3D CAD（Any Model）
★TPL2－01G－L8	镀金	黄	推锁	3D CAD（Any Model）

☆半标准产品 / ★定制产品

另售配件

1.照明/非照明式颜色按钮

尺寸/形状	照明/非照明	颜色	型号
□7.5 ㎜	非照明	黒色	140007480234
		灰色	140007480235
		白色	140007480236
		象牙色	140007480237
		红色	140007480231
	照明	透明	140007480466
		赤透明	140007480238
		緑透明	140007480239
		黄透明	140007480240
Φ7.5 ㎜	非照明	黒色	140007480272
		灰色	140007480273
		白色	140007480274
		红色	140007480269
	照明	透明	140007480467
		赤透明	140007480276
		緑透明	140007480277
		黄透明	140007480278
□10 ㎜	非照明	黒色	140007480244
		灰色	140007480245
		白色	140007480246
		象牙色	140007480247
		红色	140007480241
Φ10 ㎜	非照明	黒色	140007480282
		灰色	140007480283
		白色	140007480284
		象牙色	140007480285
		红色	140007480279

3. 安装框架

适用尺寸/形状	颜色	型号
□7.5 ㎜用	黒色	140000340191
	灰色	140000340192
	白色	140000340193
	象牙色	140000340194
Φ7.5 ㎜用	黒色	140000340195
	灰色	140000340196
	白色	140000340197
□10 ㎜用	黒色	140000340187
	灰色	140000340188
	白色	140000340189
Φ10 ㎜用	黒色	140000340199
	灰色	140000340200
	白色	140000340201
	象牙色	140000340202

※

根据适用尺寸，安装框架可用于照明型和非照明型。

外形尺寸

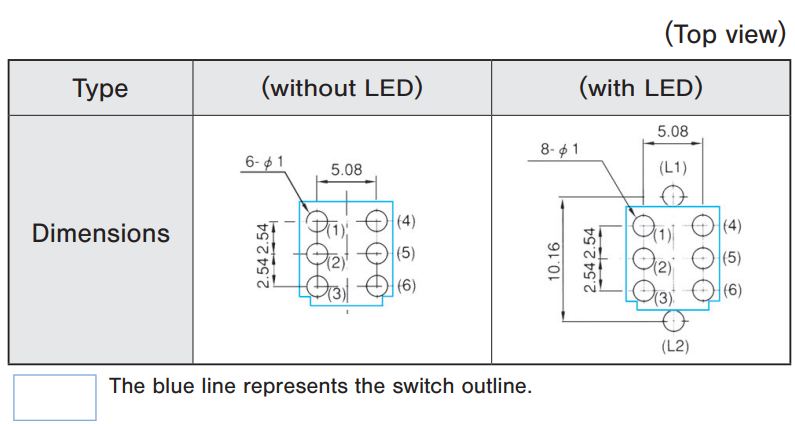

印刷电路板钻孔尺寸

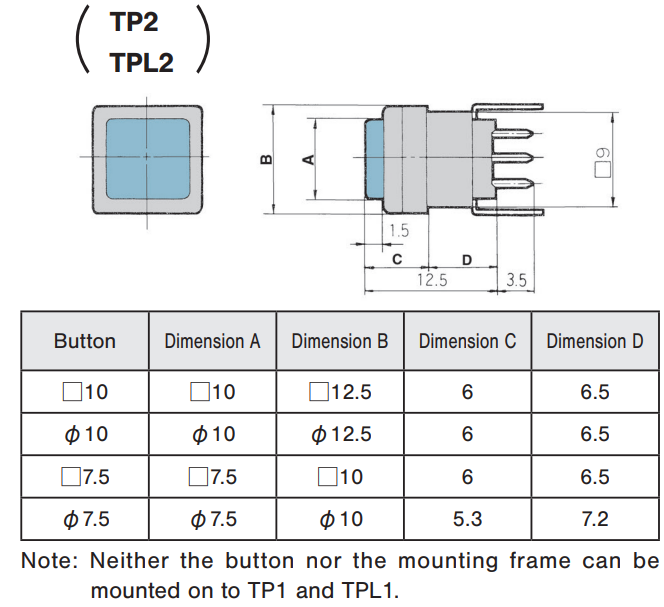

带彩色按钮和固定框的尺寸

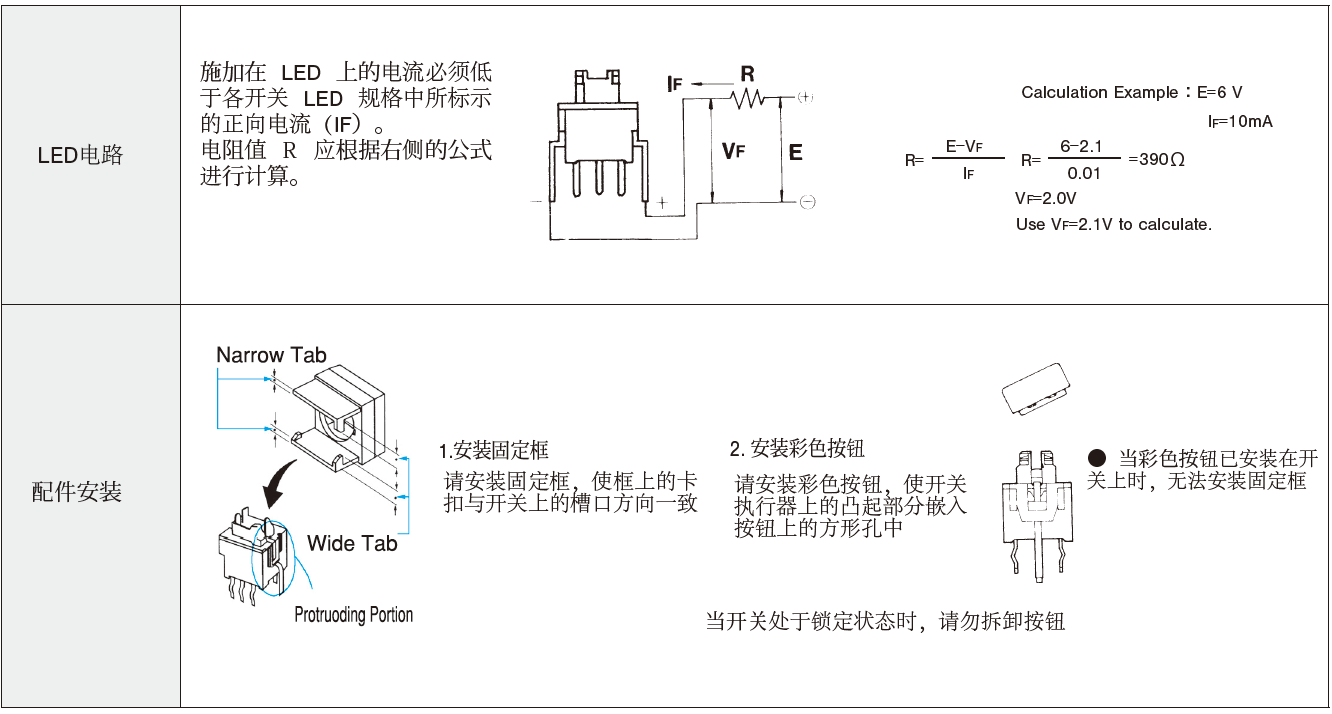

操作注意事项

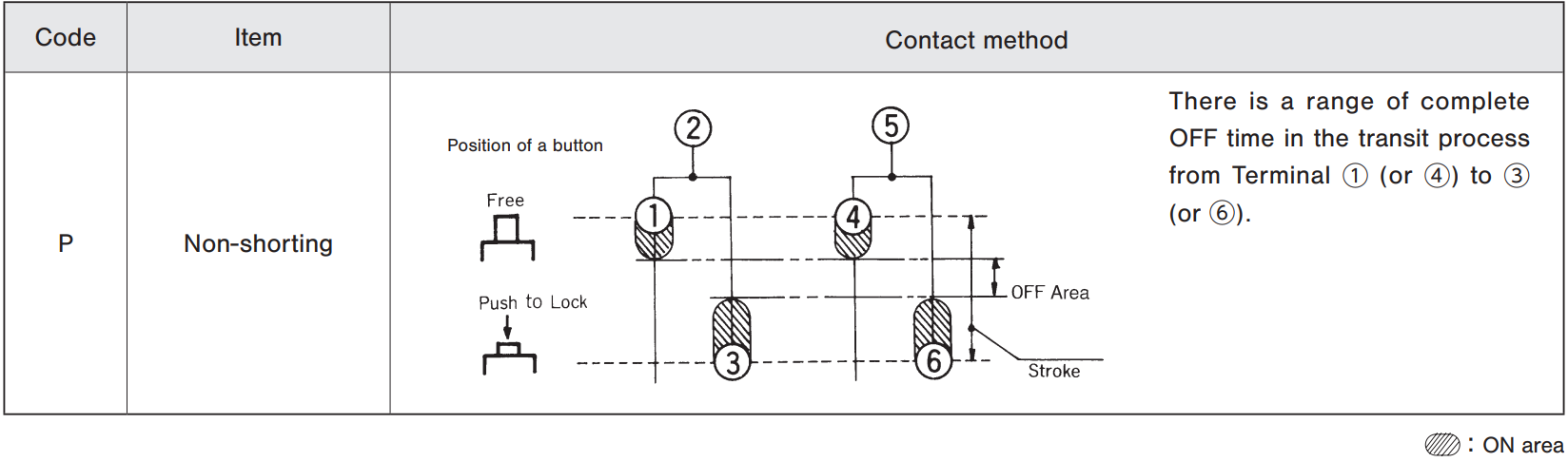

触点方式

各种使用条件

焊接规格	手工焊接:焊铁 380℃ Max. 3 sec. Max. 回流焊 :喷流式或浸焊式 245℃ 3 sec. Max. 在流水线中的预热温度应控制在 80℃ 至 120℃ 之间，时间不超过 120 秒。对于 TPL 类型，在解除锁定状态下进行焊接请勿在带有彩色按钮或安装框的情况下进行浸焊。焊接热可能会使附件变形或导致助焊剂渗入。
清洁规格	请使用氟系或酒精系溶剂进行清洗。 T系列不可清洗。若需清洗电路板，请使用刷子清洁电路板的焊接面，避免清洗液接触到开关。焊接后，请等待端子的温度冷却至90°C以下，或将零件暴露在室温下超过5分钟后再进行清洗。
操作环境	请避免在存在硫化气体、氨气等可能导致银镀层触点发生接触故障的环境中使用本产品。由于TM・TR系列采用开放式结构，请避免在粉尘较多的环境中使用。请在机构设计时注意防止粉尘进入。
开关操作	操作力应不超过9.8N。焊接完成后请勿立即操作开关。焊接时请勿按下执行器进行操作。
