發光式按鈕開關 TP/TPL

TP/TPL

TP/TPL

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。: 銷售渠道點擊此處確認我們的經銷商。

超小形按鈕開關

特徵特徵

長行程
DPDT（雙刀雙擲）超小型開關，具有較長的行程（鎖定位置：1 mm，總行程：1.5 mm）
高接觸可靠性
採用夾持式接觸機構，確保高可靠性
專用於印刷電路板
端子間距均為英制尺寸（2.54 mm 的倍數）。
獨特的端子形狀可防止在浸焊過程中出現電路板面浮起的情況。
環防止助焊劑侵入
端子部分以環氧樹脂完全密封。
豐富的配件選擇
提供豐富的附屬零件，包括彩色按鈕、安裝框架和 LED 照明等。
統一安裝高度自由選擇
TP/TPL 系列的安裝高度與 LTR/LTM 系列一致，便於在同一面板中設計使用。

標準規格

額定	鍍銀：DC30V 0.1A Max. 鍍金：DC30V 0.1A Max. 1μA min.
初始接觸電阻抗	鍍銀 :50mΩ以下鍍金:100mΩ以下 (AC200μ V 1.5mA)
介電強度	AC500V 介電強度
絕緣電阻	100MΩ以上（DC500V）
電氣壽命	10,000 回
操作力	TP:1.47±0.98N （瞬間） TPL:2.45±0.98N (推鎖）
工作溫度範圍	－10～＋70℃
儲存溫度範圍	－25～＋85℃

型號顯示

T	P	L	1-	01	G-	L2
型號	接觸方法 P:非短路	操作特性無:瞬間 L:推鎖	結構	注册號碼	接觸電鍍無:鍍銀 G:鍍金	LED色調 L2:紅色 L5:綠色 L8:黃色

G-

型號

接觸方法

P:非短路

操作特性

無:瞬間

L:推鎖

結構

注册號碼

接觸電鍍

無:鍍銀

G:鍍金

LED色調

L2:紅色

L5:綠色

L8:黃色

結構

LED規格

TP2・TPL2

符號	色調	正向電流	公稱正向電壓	反向電壓
L2	紅色	30mA	2.0V	2.5V	DC5V
L5	緑	25mA	2.2V	2.5V	DC5V
L8	黃	30mA	2.1V	2.5V	DC5V

型號一覽表

型號	接觸電鍍	LED色調	操作特性	CAD
TP1－01	鍍銀	―	瞬間	3D CAD（Any Model）
TPL1－01	鍍銀	―	推鎖	3D CAD（Any Model）
TP2－01	鍍銀	―	瞬間	3D CAD（Any Model）
TPL2－01	鍍銀	―	推鎖	3D CAD（Any Model）
★TP1－01G	鍍金	―	瞬間	3D CAD（Any Model）
★TP2－01G	鍍金	―	瞬間	3D CAD（Any Model）
★TPL2－01G	鍍金	―	推鎖	3D CAD（Any Model）
☆TP2－01－L2	鍍銀	紅色	瞬間	3D CAD（Any Model）
TP2－01－L5	鍍銀	綠色	瞬間	3D CAD（Any Model）
☆TP2－01－L8	鍍銀	黃色	瞬間	3D CAD（Any Model）
★TP2－01G－L2	鍍金	紅色	瞬間	3D CAD（Any Model）
★TP2－01G－L5	鍍金	綠色	瞬間	3D CAD（Any Model）
★TP2－01G－L8	鍍金	黃色	瞬間	3D CAD（Any Model）
☆TPL2－01－L2	鍍銀	紅色	推鎖	3D CAD（Any Model）
TPL2－01－L5	鍍銀	綠色	推鎖	3D CAD（Any Model）
☆TPL2－01－L8	鍍銀	黃色	推鎖	3D CAD（Any Model）
★TPL2－01G－L2	鍍金	紅色	推鎖	3D CAD（Any Model）
★TPL2－01G－L5	鍍金	綠色	推鎖	3D CAD（Any Model）
★TPL2－01G－L8	鍍金	黃色	推鎖	3D CAD（Any Model）

☆半標準產品 / ★客製化產品

另售配件

1. 發光/不發光型顏色按鈕

尺寸/形狀	發光/不發光	顏色	型號
□7.5 ㎜	不發光	黒色	140007480234
		灰色	140007480235
		白色	140007480236
		象牙色	140007480237
		紅色	140007480231
	發光	透明	140007480466
		紅色透明	140007480238
		綠色透明	140007480239
		黃色透明	140007480240
Φ7.5 ㎜	不發光	黒色	140007480272
		灰色	140007480273
		白色	140007480274
		紅色	140007480269
	發光	透明	140007480467
		紅色透明	140007480276
		綠色透明	140007480277
		黃色透明	140007480278
□10 ㎜	不發光	黒色	140007480244
		灰色	140007480245
		白色	140007480246
		象牙色	140007480247
		紅色	140007480241
Φ10 ㎜	不發光	黒色	140007480282
		灰色	140007480283
		白色	140007480284
		象牙色	140007480285
		紅色	140007480279

3. 安装框架

適用尺寸/形狀	顏色	型號
□7.5 ㎜用	黒色	140000340191
	灰色	140000340192
	白色	140000340193
	象牙色	140000340194
Φ7.5 ㎜用	黒色	140000340195
	灰色	140000340196
	白色	140000340197
□10 ㎜用	黒色	140000340187
	灰色	140000340188
	白色	140000340189
Φ10 ㎜用	黒色	140000340199
	灰色	140000340200
	白色	140000340201
	象牙色	140000340202

※

依適用尺寸，安裝車架可用於發光型和非發光型。

外形尺寸

印刷電路板鑽孔尺寸

帶有彩色按鈕和固定框的尺寸

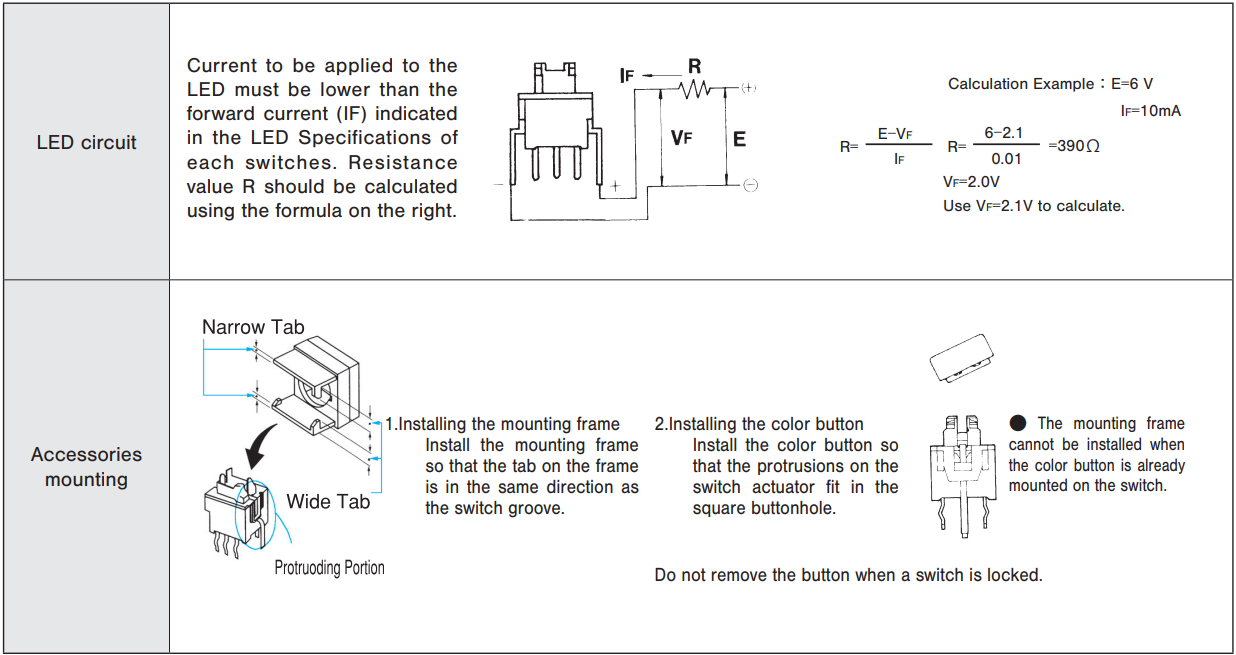

操作注意事項

触点方式

各種使用條件

焊接規格	①手工焊接:焊鐵 380℃ Max. 3 sec. Max. ②回流焊 :噴流式或浸焊式 245℃ 3 sec. Max. ③在熱流水線中的預水預水120 秒。 ④對於 TPL 類型，在解除鎖定狀態下進行焊接 ⑤請勿在帶有彩色按鈕或安裝框的情況下進行浸焊。焊接熱可能會使附件變形或導致助焊劑滲入。
清潔規格	①請使用氟系或酒精系溶劑清洗。 ②TP系列不可清洗。若需清洗電路板，請使用刷子清潔電路板的焊接面，避免清洗液接觸到開關。 ③焊接後，請等待端子的溫度冷卻至90°C以下，或將零件暴露在室溫下超過5分鐘後再進行清洗。
開關操作	①操作力應不超過9.8N。 ②焊接完成後請勿立即操作開關。 ③焊接時請勿按下執行器進行操作。
