照光式按钮开关 CFPB

CFPB

CFPB

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

丰富种类

特征特征

LED 全表面照明
通过 LED 实现整个表面的均匀照明
采用导电橡胶触点，操作柔和且安静
提供四种尺寸

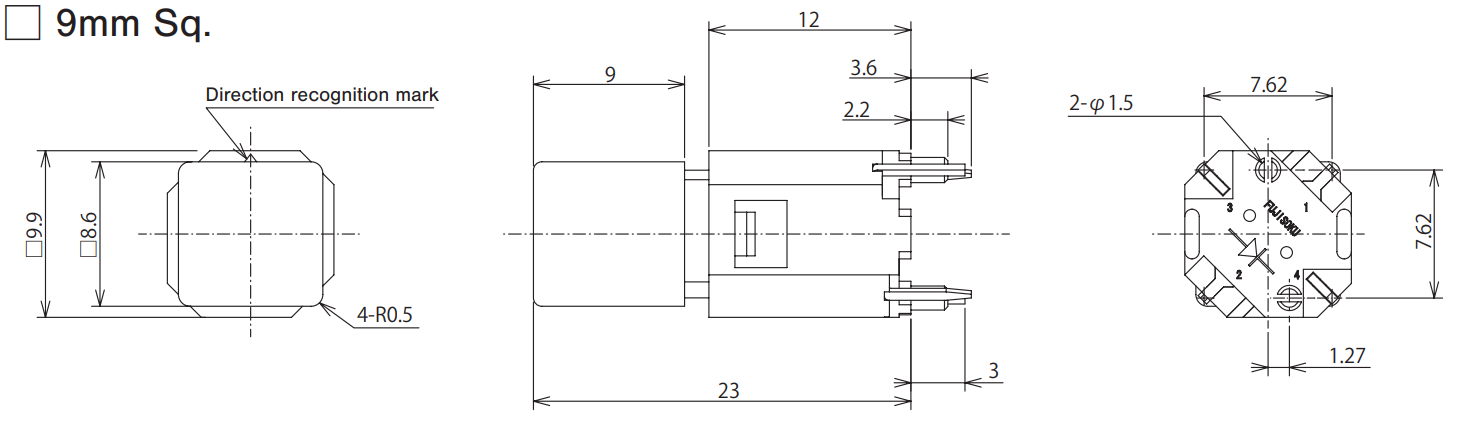

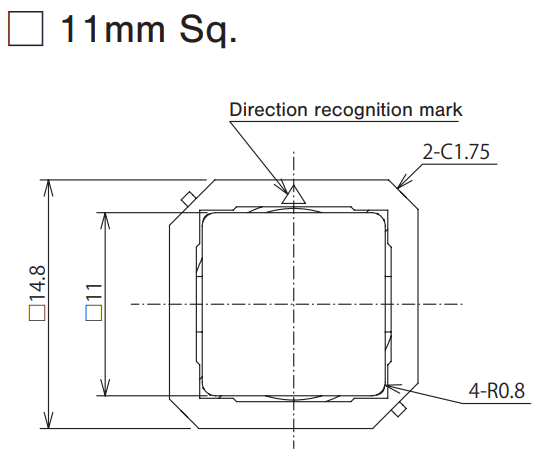

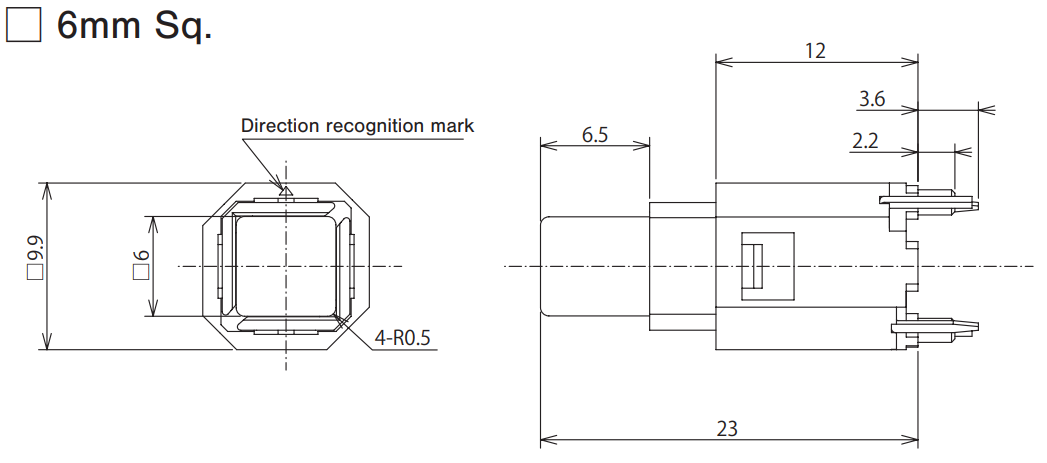

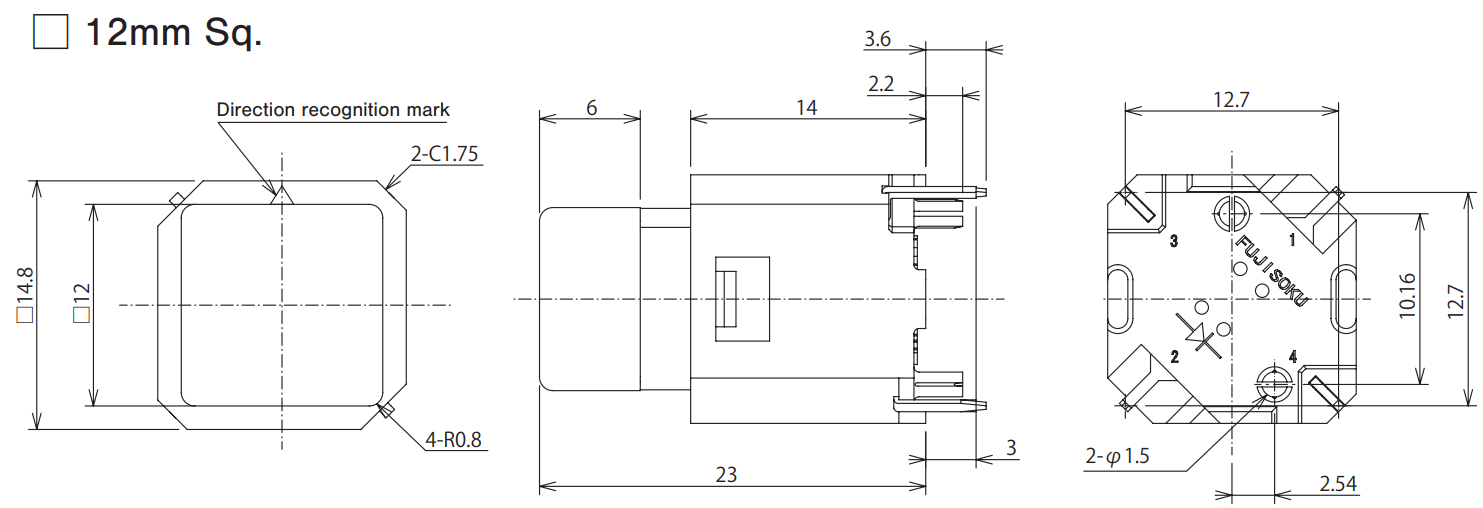

6mm 方形、9mm 方形、11mm 方形、12mm 方形

标准规格

额定	最大: DC5V 5mA 或 DC20V 1mA 最小: DC5V 1mA
初始接触电阻抗	200 Ω Max（20mV 1.5mA 1kHz Max）
介电强度	AC250V 1分钟
绝缘电阻	100MΩ（DC100V）
行程	1.5mm（□11、12mm） 1.3mm（□6、9mm）
操作力	1.7±0.5N :（ □11、12mm) 1.3±0 0..46N :（ □6、9mm)
电气寿命	最大额定:500,000次（□11、12mm) 最小额定:300,000次（□6、9mm)
工作温度范围	−10℃〜＋60℃
储存温度范围	−25℃〜＋70℃

型号显示

CFPB -	１	C	C-	1	W	1
型号 P:按钮	极数 1: 单极	开关特性 C: OFF －（ON）	端子形状 C: PC端子	LED色１: 非照光２: 红３: 橙４: 黄５: 绿	按钮色调 R:红 O:橙 W:白透明 B:蓝 G:绿 Y:黄	按鈕尺寸１:11mm sq. ２:12mm sq. ６: 6mm sq. ９: 9mm sq.

CFPB -

１

C-

型号

P:按钮

极数

1: 单极

开关特性

C: OFF －（ON）

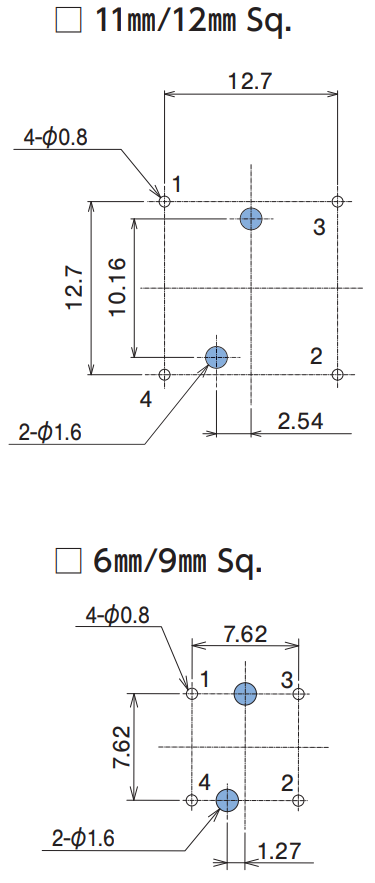

端子形状

C: PC端子

LED色

１: 非照光

２: 红

３: 橙

４: 黄

５: 绿

按钮色调

R:红

O:橙

W:白透明

B:蓝

G:绿

Y:黄

按鈕尺寸

１:11mm sq.

２:12mm sq.

６: 6mm sq.

９: 9mm sq.

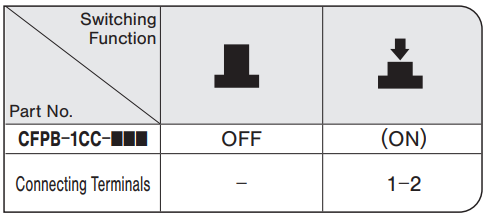

开关特性

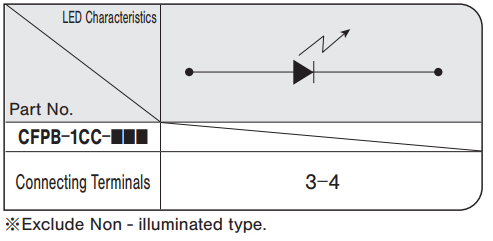

LED特性

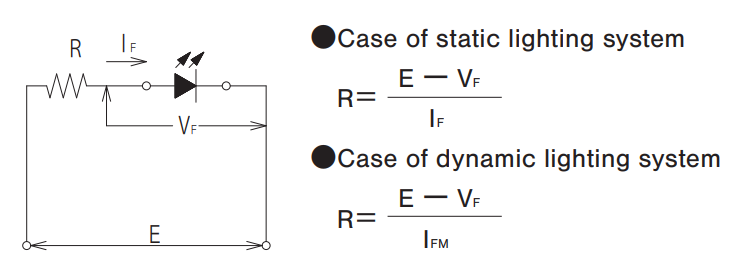

LED电路

項目	符号	绝对最大额定^※1				単位
項目	符号	红	橙	绿	黄	単位
正向电流	I_F	30	25	25	30	mA
正向电压	V_F	2.8	2.8	2.8	2.8	V
脉冲正向电流^※2	I_FP	100	100	100	100	mA
反向电压	V_R	4	4	4	4	V

※1. “绝对最大额定值”是即使瞬间也不能超过的极限值。设计电路时请务必考虑安全裕量。
※2. IFP 的测量条件：占空比 1/10，频率 1kHz。
※3. 上述额定值是在环境温度 Ta = 25℃ 条件下规定的。

型号一览表

型号	LED颜色	按钮色调	按钮尺寸	CAD
CFPB-1CC-1W6	非照光	白	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R6	非照光	红	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G6	非照光	绿色	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y6	非照光	黄	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B6	非照光	藍	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O6	非照光	橙	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R6	红	红	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O6	橙	橙	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W6	黄	白	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G6	绿色	绿色	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y6	绿色	黄	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B6	绿色	藍	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W9	非照光	白	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R9	非照光	红	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G9	非照光	绿色	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y9	非照光	黄	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B9	非照光	藍	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O9	非照光	橙	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R9	红	红	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O9	橙	橙	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W9	黄	白	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G9	绿色	绿色	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y9	绿色	黄	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B9	绿色	藍	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W1	非照光	白	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R1	非照光	红	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G1	非照光	绿色	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y1	非照光	黄	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B1	非照光	藍	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O1	非照光	橙	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R1	红	红	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O1	橙	橙	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W1	黄	白	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G1	绿色	绿色	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y1	绿色	黄	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B1	绿色	藍	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W2	非照光	白	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R2	非照光	红	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G2	非照光	绿色	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y2	非照光	黄	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B2	非照光	藍	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O2	非照光	橙	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R2	红	红	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O2	橙	橙	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W2	黄	白	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G2	绿色	绿色	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y2	绿色	黄	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B2	绿色	藍	12mm Sq.	3D CAD（Any Model）
