照光式押ボタンスイッチ CFPB

CFPB

CFPB

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

豊富なバリエーション

FeaturesFeatures

照光部にはLEDによる全面照光
ラバーコンタクトの採用によるソフトなクリック感
豊富なバリエーション（キートップ寸法）□6、□9、□11、□12

標準仕様

定格	最大定格 DC5V 5mA 又は　DC20V 1mA 最小定格 DC5V 1mA
初期接触抵抗	200 Ω Max（20mV 1.5mA 1kHz Max）
耐電圧	AC250V 1分間
絶縁抵抗	100MΩ（DC100V）
ストローク	1.5mm（□11、12mm） 1.3mm（□6、9mm）
作動力	1.7±0.5N :（ □11、12mm) 1.3±0 0..46N :（ □6、9mm)
電気的寿命	最大定格にて500,000回（□11、12mm) 最大定格にて300,000回（□6、9mm)
使用温度範囲	−10℃〜＋60℃
保存温度範囲	−25℃〜＋70℃

型式表示

CFPB -	１	C	C-	1	W	1
シリーズ・操作部 P:按鈕	極数 1: 単極	スイッチ特性 C: OFF －（ON）	端子形状 C: PC端子	LED色１: 非照光２: 赤３: 橙４: 黄５: 緑	ボタン色調 R:赤 O:橙 W:白透明 B:青 G:緑 Y:黄	ボタン寸法１:11mm sq. ２:12mm sq. ６: 6mm sq. ９: 9mm sq.

CFPB -

１

C-

シリーズ・操作部

P:按鈕

極数

1: 単極

スイッチ特性

C: OFF －（ON）

端子形状

C: PC端子

LED色

１: 非照光

２: 赤

３: 橙

４: 黄

５: 緑

ボタン色調

R:赤

O:橙

W:白透明

B:青

G:緑

Y:黄

ボタン寸法

１:11mm sq.

２:12mm sq.

６: 6mm sq.

９: 9mm sq.

スイッチ特性

LED特性

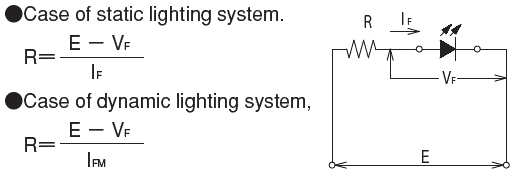

LED回路

項目	記号	絶対最大定格※1				記号
項目	記号	赤	橙	緑	黄	記号
順電流	I_F	30	25	25	30	mA
順電圧	V_F	2.8	2.8	2.8	2.8	V
パルス順電流^※²	I_FP	100	100	100	100	mA
逆電圧	V_R	4	4	4	4	V

※１.　「絶対最大定格」は瞬時たりとも超えてはならない限界値です。設計の際には安全マージンを考慮願います。
※２.　I_FPの測定条件デューティ比：１/10、周波数：1kHz
※３.　上記定格は雰囲気温度 Ta＝25℃のものです

型式一覧表

型式	LED色	ボタン色	ボタン寸法	CAD
CFPB-1CC-1W6	非照光	白	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R6	非照光	赤	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G6	非照光	緑	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y6	非照光	黄	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B6	非照光	青	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O6	非照光	橙	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R6	赤	赤	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O6	橙	橙	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W6	黄	白	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G6	緑	緑	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y6	緑	黄	6mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B6	緑	青	6mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W9	非照光	白	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R9	非照光	赤	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G9	非照光	緑	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y9	非照光	黄	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B9	非照光	青	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O9	非照光	橙	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R9	赤	赤	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O9	橙	橙	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W9	黄	白	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G9	緑	緑	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y9	緑	黄	9mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B9	緑	青	9mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W1	非照光	白	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R1	非照光	赤	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G1	非照光	緑	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y1	非照光	黄	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B1	非照光	青	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O1	非照光	橙	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R1	赤	赤	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O1	橙	橙	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W1	黄	白	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G1	緑	緑	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y1	緑	黄	11mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B1	緑	青	11mm Sq.	3D CAD（Any Model）
CFPB-1CC-1W2	非照光	白	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-1R2	非照光	赤	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1G2	非照光	緑	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1Y2	非照光	黄	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1B2	非照光	青	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-1O2	非照光	橙	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-2R2	赤	赤	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-3O2	橙	橙	12mm Sq.	3D CAD（Any Model）
CFPB-1CC-4W2	黄	白	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5G2	緑	緑	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5Y2	緑	黄	12mm Sq.	3D CAD（Any Model）
☆CFPB-1CC-5B2	緑	青	12mm Sq.	3D CAD（Any Model）

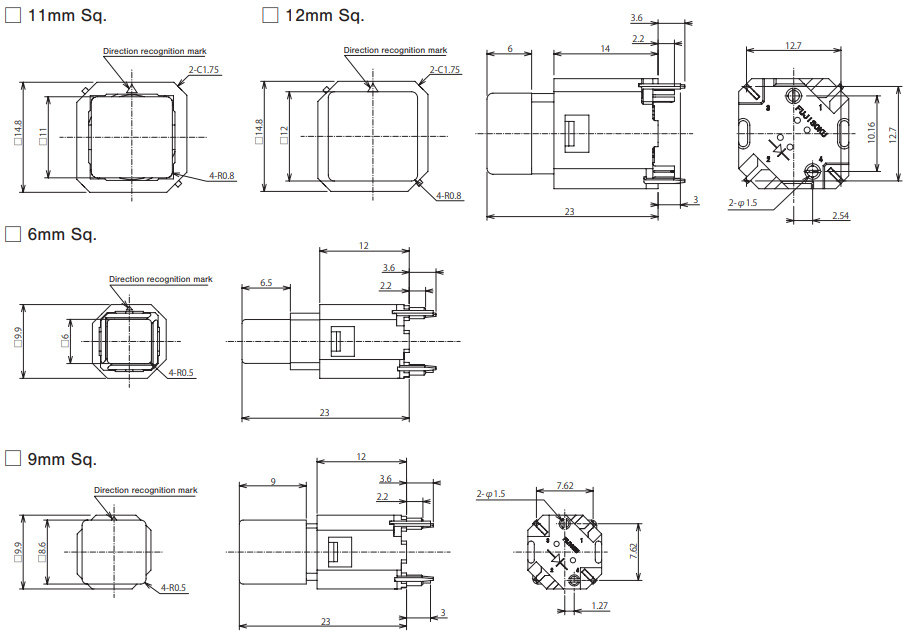

外形寸法図

(Unit:mm)

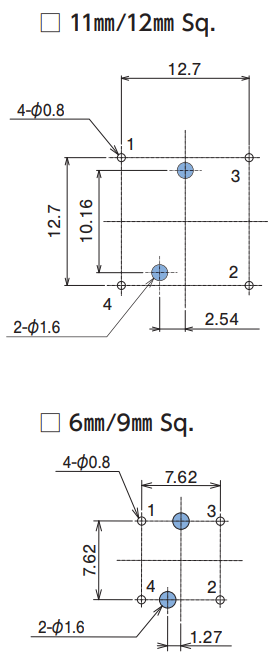

プリント基板加工寸法

(Unit:mm)

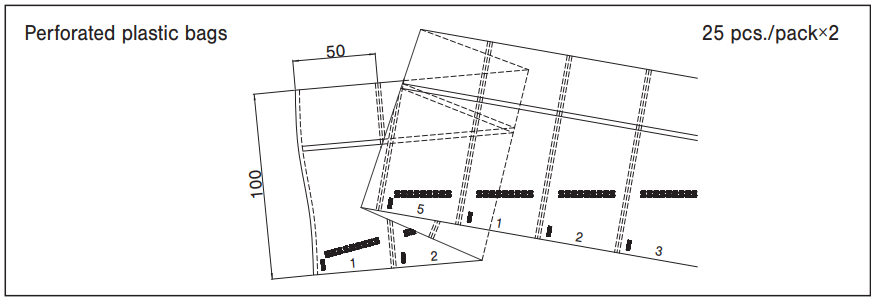

操作上の注意事項

はんだ付け仕様	手付け:装置：はんだゴテ 380℃ Max. 3 sec. Max. フローライン: 260℃ Max.　3 ～ 5 秒（トータル 10 秒）Max. 但し、プリヒート:80 ～ 120℃　120 秒以内）フロー回数:1 回
洗浄仕様	CFPB はオープン構造の為丸洗い洗浄はできません。基板洗浄する場合はスイッチ本体に洗浄液が掛からないように基板はんだ面をブラシ洗浄下さい。溶剤はアルコール系のものをご使用下さい。
