按钮开关 SMT3/SMTE3
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
表面贴装触觉开关
特 征特 征
-
兼容无铅回流焊接
使用耐高温树脂，适用于无铅焊接工艺。 -
可清洗设计（适用于 SMTE3 系列）
支持清洗处理，便于去除助焊剂残留。 -
J 型引脚端子，适用于高密度安装
端子设计紧凑，适合空间有限的电路板布局。 -
防静电设计（适用于 SMTE3 系列）
配备接地端子，可防止因静电造成元件损坏。
◆内部结构图
标准规格
| 最大额定 | 0.6VA以下（DC24V 以下 30mA以下（电阻负荷） |
|---|---|
| 最小额定 | 镀银 DC5V 1mA（电阻负荷 ）镀金 DC5V 10μA（电阻负荷 ） |
| 初始接触电阻 | 100m Ω 以下 （AC200 μV 1.5mA） |
| 耐电压 | AC250V 一分鐘 |
| 绝缘电阻 | 100M Ω 以上（DC100V) |
| 静电容量 | 5pF以下 |
| 电气寿命 | 10万次 |
| 行程 | SMT3：0.25mm SMTE3：0.5mm |
| 操作力 | SMT3：1.18±0.39 N SMTE3：1.96±0.98 N |
| 工作温度范围 | －25～＋70℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| SMT | E | G | 3 - | 01 | E- | Z |
|---|---|---|---|---|---|---|
|
型号 无:标准型（树脂按钮） E:可浸洗的 (橡胶按钮） |
结构 |
接触电镀 无: 镀银 |
系列型号 |
注册号码 |
包装形式 无: 管装 |
型号一覧表
| 型号 | 结构 | 结构 | 包装形式 | CAD |
|---|---|---|---|---|
| SMT3-01-Z | 标准型 | 塑料按钮 | 条装 | |
| SMTE3-01-Z | 可浸洗型 | 橡胶按钮 | 条装 | |
| ★SMTEG3-01-Z | 可浸洗型 | 橡胶按钮 | 条装 | |
| SMT3-01E-Z | 标准型 | 塑料按钮 | 压纹带装 | |
| ★SMTG3-01E-Z | 标准型 | 塑料按钮 | 压纹带装 | |
| SMTE3-01E-Z | 可浸洗型 | 橡胶按钮 | 压纹带装 | |
| ★SMTEG3-01E-Z | 可浸洗型 | 橡胶按钮 | 压纹带装 |
外形尺寸
(Unit:mm)

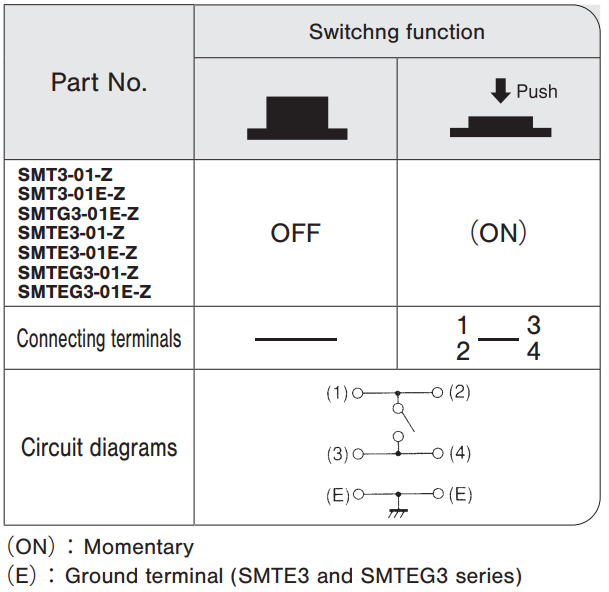

切换功能
印刷电路板尺寸
焊接规格
- 手工焊接
设备：烙铁
①350°C ± 10°C; 3 ± 0.5 seconds - 回流焊
设备：串联式或批次式
・回流焊接仅限两次。
清洁规格
※由于 SMT3 系列不具备密封处理工艺，请务必使用低残留助焊剂。
- 请使用氟系或酒精系溶剂进行清洗。不可使用其他类型的溶剂或水进行清洗。
- 若需在焊接后进行清洗、端子部温度需低于 90℃，或在常温下放置 5分钟以上 后再进行清洗。
洗涤温度：43℃以下 - 不可使用超声波清洗。
包装规格
(Unit:mm)
| Stick specification | Emboss taping specification |
|---|---|
|
|
|
Minimum packaging quantity for reel packaging is 1,000pcs per reel.
环境相关文件
