按钮开关 AP
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
非清洁型超小型按钮开关
特 征特 征
-
镀金触点: 由于接触部采用金镀处理，非常适合用于微小电流领域。
-
专用于印刷电路板（PCB）:所有端子的间距均为英寸单位2.54mm
标准规格
| 额定 | 最大：AC/DC48 V 50 mA 最小：AC/DC20 mV 1 μA |
|---|---|
| 初始接触电阻 | 50 mΩ以下（AC200 μV 1.5 mA） |
| 耐电压 | AC500 V 一分钟 |
| 绝缘电阻 | 10000 MΩ以上（DC250V） |
| 电气寿命 | 最大额定下 10,000次/0.4VA下50,000次 |
| 工作温度范围 | －20～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| A | P | 2 | L - | 2 | M- | Z | |
|---|---|---|---|---|---|---|---|
|
系列 |
操作部分 P:非清洗按钮 |
极数 1: 1极 |
开关特性 C: 1极 OFF－(ON） M: 2极 OFF －(ON） F: 1极 ON－(ON） R: 2极 ON－(ON） |
端接样式 2: PC Straight 6: Right angle (0.3 inch pitch） |
操作部形狀 M: 标准 S: 短 H: 正方形 |

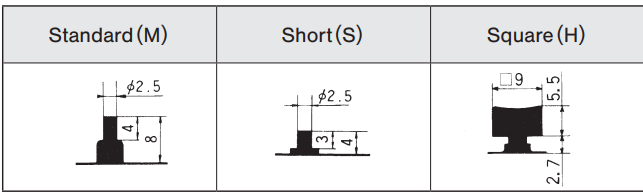

操作部形状

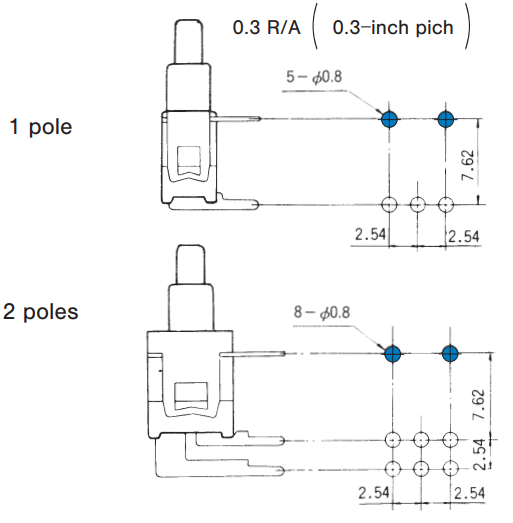

直角端子
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | 操作部形狀 | CAD |
|---|---|---|---|---|---|
| AP1C－2H－Z | 1极 | OFF －(ON) | PC Straight | 正方形 | |
| AP1C－2S－Z | 1极 | OFF－(ON) | PC Straight | 短 | |
| AP1C－2M－Z | 1极 | OFF －(ON) | PC Straight | 标准 | |
| ☆AP1F－2M－Z | 1极 | ON －(ON) | PC Straight | 标准 | |
| AP1F－2S－Z | 1极 | ON－(ON) | PC Straight | 短 | |
| AP1F－2H－Z | 1极 | ON－(ON) | PC Straight | 正方形 | |
| ★AP2R－2M－Z | 2极 | ON－(ON) | PC Straight | 标准 | |
| AP1C－6M－Z | 1极 | OFF－(ON) | PC Right angle （0.3 inch pitch） | 标准 | |
| AP1C－6S－Z | 1极 | OFF－(ON) | PC Right angle （0.3 inch pitch） | 短 | |
| AP1F－6S－Z | 1极 | ON－(ON) | PC Right angle （0.3 inch pitch） | 短 | |
| ★AP1F－6M－Z | 1极 | ON－(ON) | PC Right angle （0.3 inch pitch） | 标准 | |
| ☆AP2M－6M－Z | 2极 | OFF－(ON) | PC Right angle （0.3 inch pitch） | 标准 | |
| ★AP2R－6M－Z | 2极 | ON－(ON) | PC Right angle （0.3 inch pitch） | 标准 | |
| ☆AP2R－6S－Z | 2极 | ON－(ON) | PC Right angle （0.3 inch pitch） | 短 | |
| AP1F－6S－Z | 1极 | ON－(ON) | PC Right angle （0.3 inch pitch） | 短 | |
| ★AP1F－6M－Z | 1极 | ON－(ON) | Right angle （0.3 inch pitch） | 标准 | |
| ★AP2M－6S－Z | 2极 | OFF－(ON) | Right angle （0.3 inch pitch） | 短 | |
| ☆AP2M－6M－Z | 2极 | OFF－(ON) | Right angle （0.3 inch pitch） | 标准 | |
| ★AP2R－6M－Z | 2极 | ON－(ON) | Right angle （0.3 inch pitch） | 标准 | |
| ☆AP2R－6S－Z | 2极 | ON－(ON) | Right angle （0.3 inch pitch） | 短 |
☆半标准产品 / ★定制产品
外形尺寸
(Unit：mm)

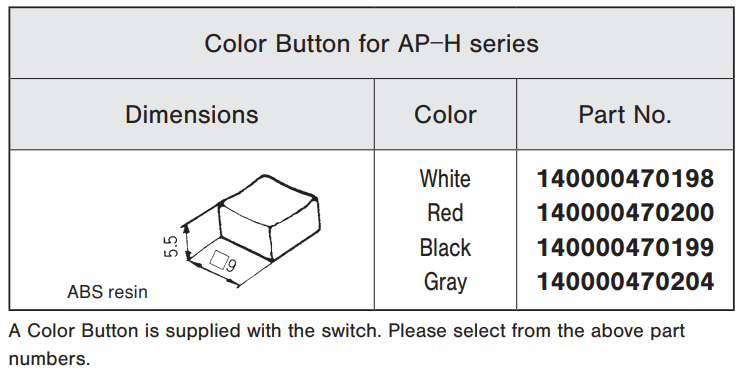

标准配件

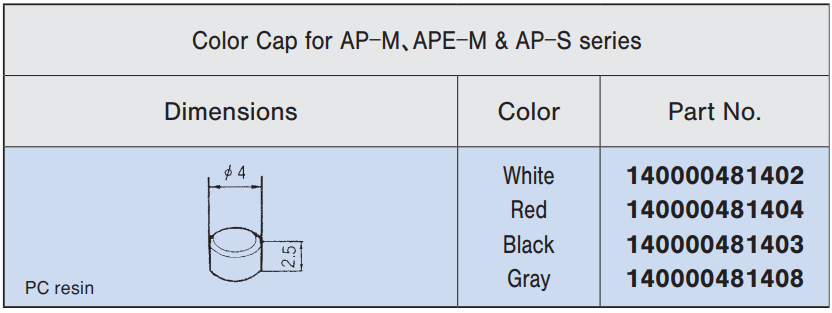

可选配件
彩色盖安装尺寸

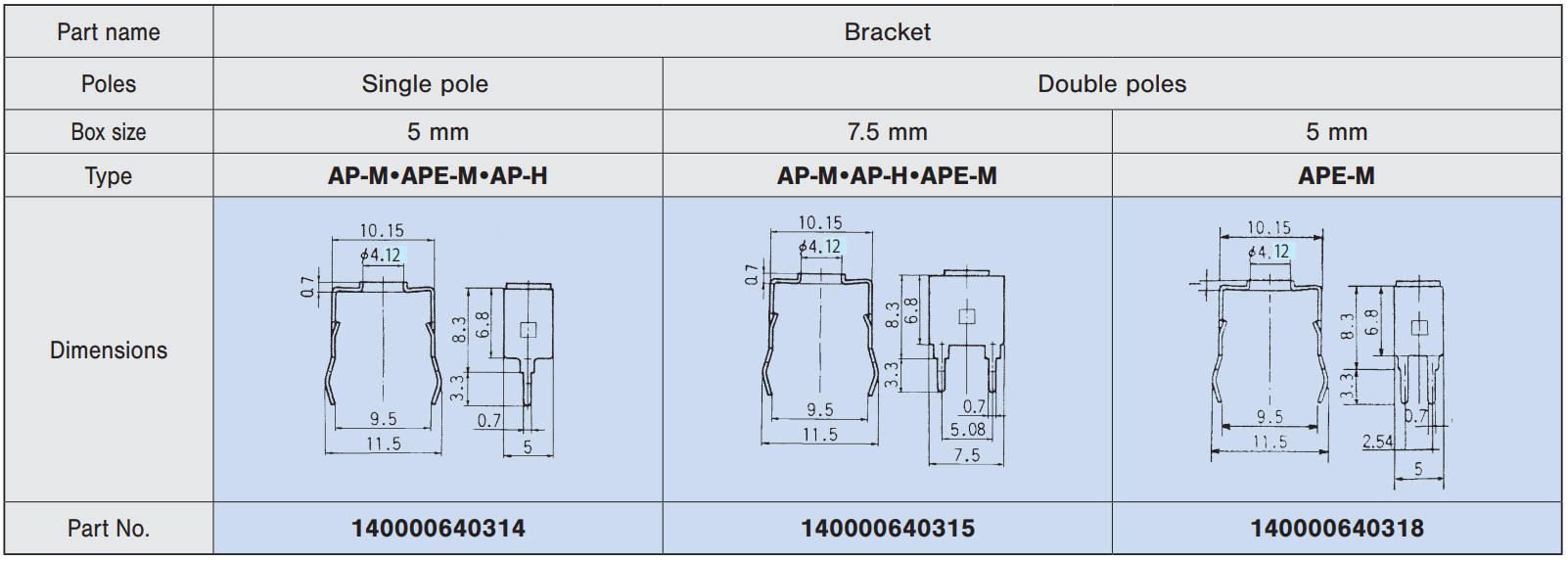

可选支架

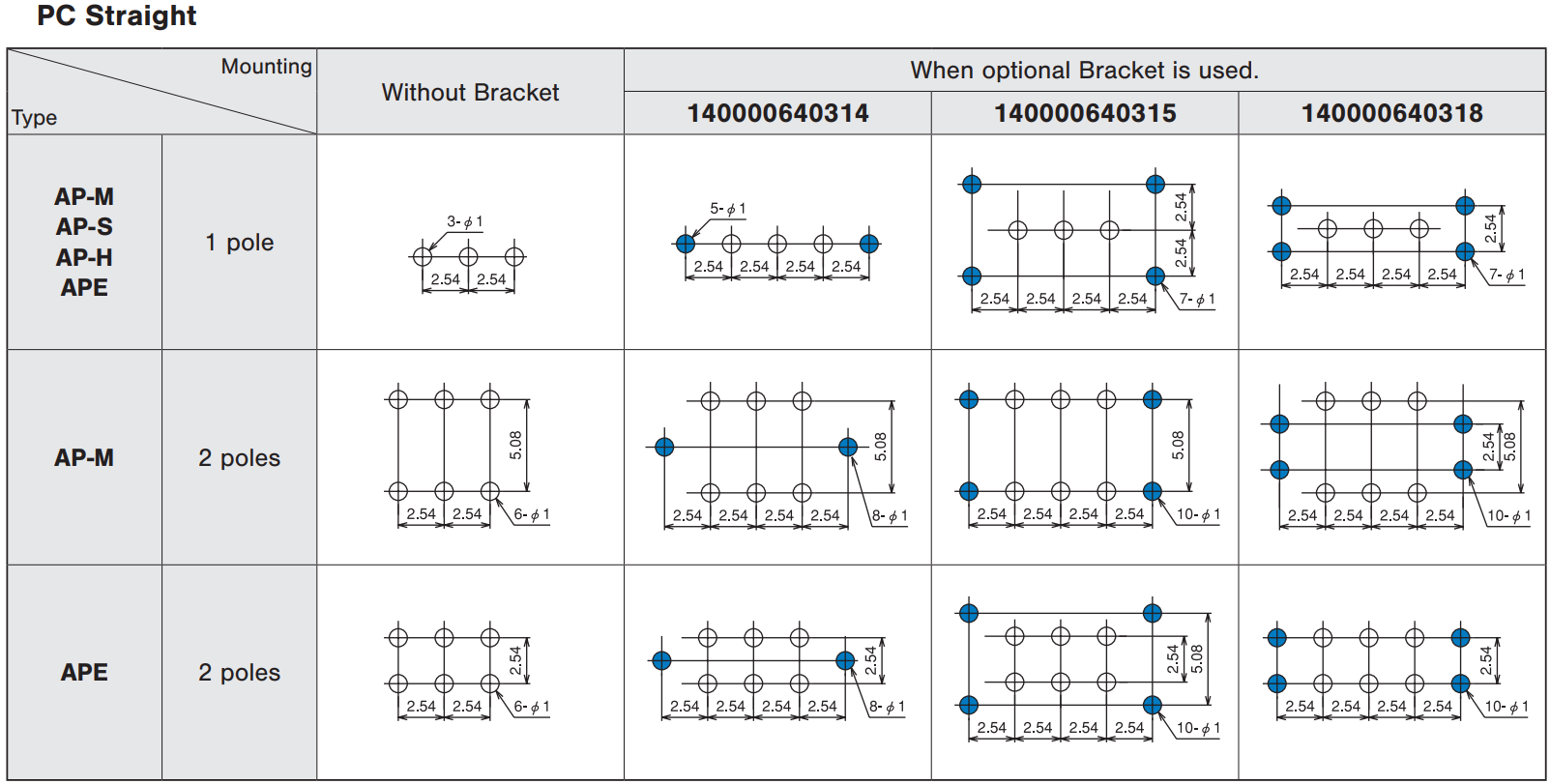

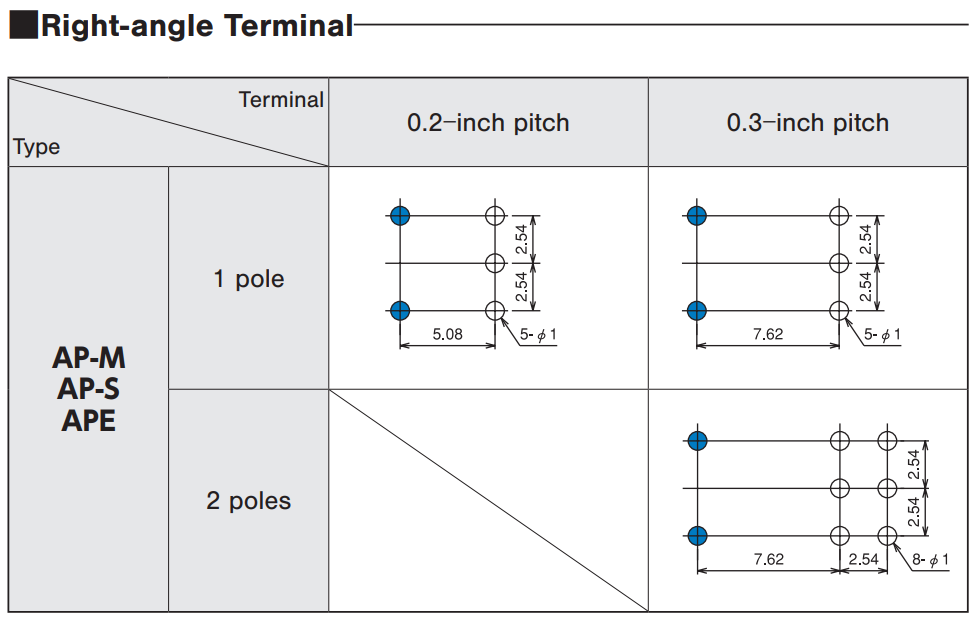

印刷电路板钻孔尺寸
操作注意事項
| 焊接规格 |
|
|---|---|
| 清洁规格 |
|
包装规格
(Unit：mm)
环境相关文件
