押ボタンスイッチ AP

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

非洗浄タイプ超小型プッシュスイッチ

FeaturesFeatures

微小電流用
接触部には金メッキを施してあり、微小電流領域での使用に最適。
プリント基板専用
端子ピッチはすべてインチ（2.54mm）サイズ

標準仕様

定格	最大：AC/DC48V 50mA　最小：AC/DC20mV 1μA
初期接触抵抗	50m Ω以下（AC200μV 1.5mA）
耐電圧	AC500V 1分間
絶縁抵抗	10000MΩ以上（DC250V）
電気的寿命	最大定格にて10,000回、0.4VAにて50,000回
使用温度範囲	－20～＋85℃
保存温度範囲	－40～＋85℃

型式表示

A	P	2	C -	2	M	- Z
シリーズ名	操作部形状 P: 押ボタン (洗浄不可)	極数 1: 単極 2: 2極	スイッチ特性 C 又は M: Off-(On) F 又は R: On-(On)	端子形状 2: PC端子 6: R/A 0.3インチピッチ	操作部形状 M: スタンダード S: ショート H: スクエア

C -

- Z

シリーズ名

操作部形状

押ボタン
(洗浄不可)

極数

単極

2極

スイッチ特性

C 又は M:

Off-(On)

F 又は R:

On-(On)

端子形状

2: PC端子

R/A 0.3インチピッチ

操作部形状

M: スタンダード

ショート

スクエア

※具体的なラインアップは、下記の型式一覧表をご参照ください。

操作部形状

ライトアングル端子

型式一覧表

型式	極数	スイッチ特性	端子形状	操作部形状	CAD
型式：AP1C-2H-Z	単極	OFF-(ON)	PC端子	スクエア	3D CAD（Any Model）
型式：AP1C-2S-Z	単極	OFF-(ON)	PC端子	ショート	3D CAD（Any Model）
型式：AP1C-2M-Z	単極	OFF-(ON)	PC端子	スタンダード	3D CAD（Any Model）
型式：AP1F-2M-Z^☆	単極	ON-(ON)	PC端子	スタンダード	3D CAD（Any Model）
型式：AP1F-2S-Z	単極	ON-(ON)	PC端子	ショート	3D CAD（Any Model）
型式：AP1F-2H-Z	単極	ON-(ON)	PC端子	スクエア	3D CAD（Any Model）
型式：AP2R-2M-Z^★	2極	ON-(ON)	PC端子	スタンダード	3D CAD（Any Model）
型式：AP1C-6M-Z	単極	OFF-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP1C-6S-Z	単極	OFF-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）
型式：AP1F-6S-Z	単極	ON-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）
型式：AP1F-6M-Z^★	単極	ON-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2M-6S-Z^★	2極	OFF-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）
型式：AP2M-6M-Z^☆	2極	OFF-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2R-6M-Z^★	2極	ON-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2R-6S-Z^☆	2極	ON-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）
型式：AP1F-6S-Z	単極	ON-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）
型式：AP1F-6M-Z^★	単極	ON-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2M-6M-Z^☆	2極	OFF-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2R-6M-Z^★	2極	ON-(ON)	R/A 0.3インチピッチ	スタンダード	3D CAD（Any Model）
型式：AP2R-6S-Z^☆	2極	ON-(ON)	R/A 0.3インチピッチ	ショート	3D CAD（Any Model）

☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。

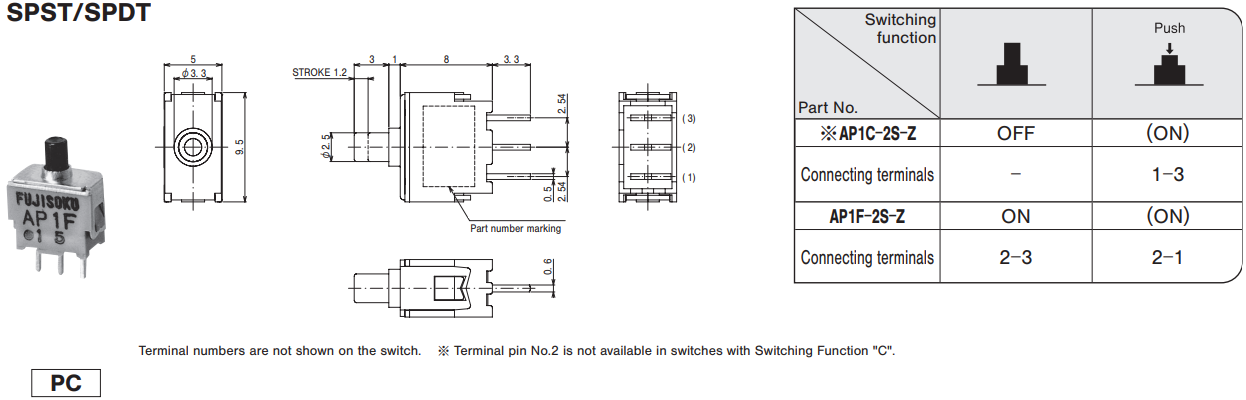

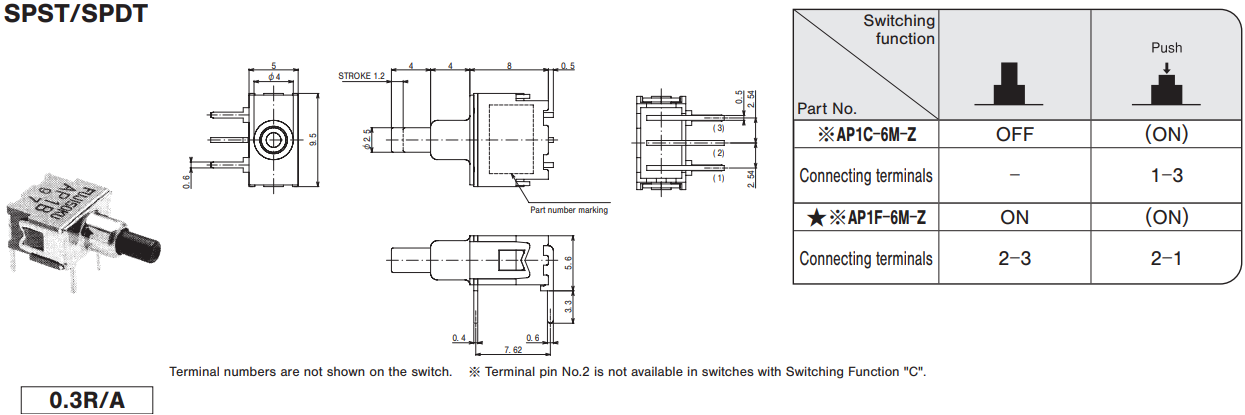

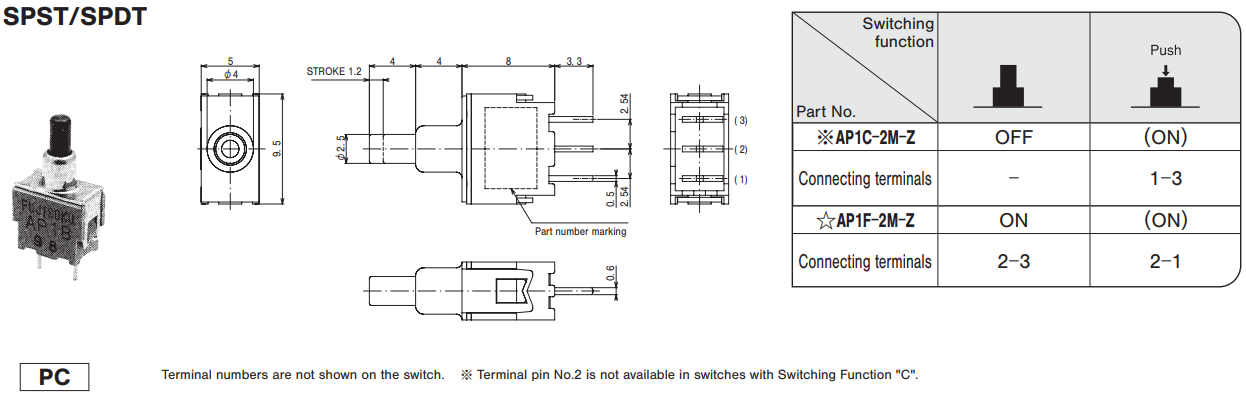

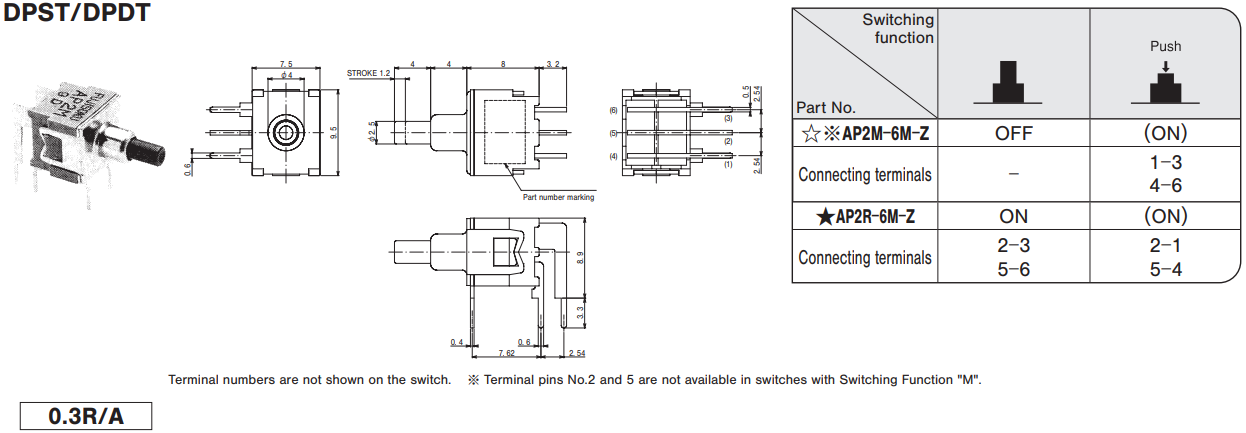

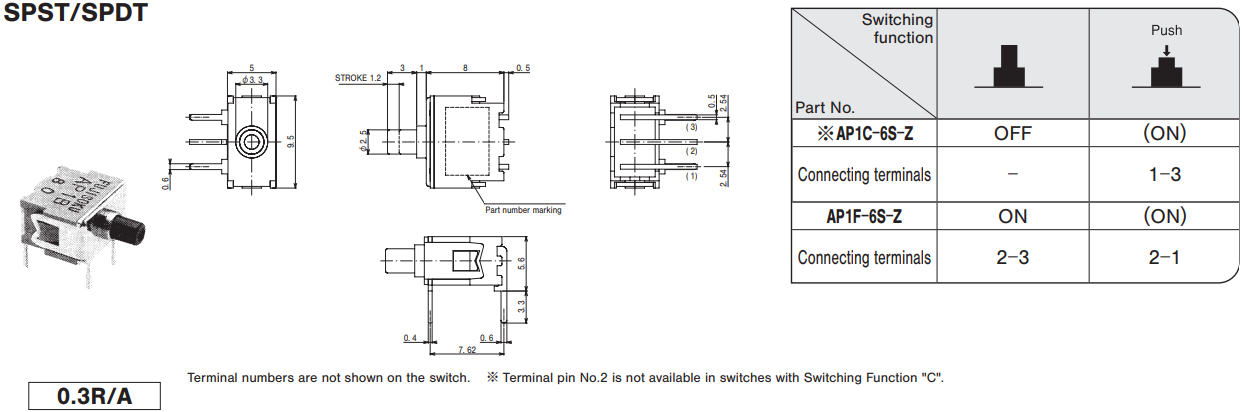

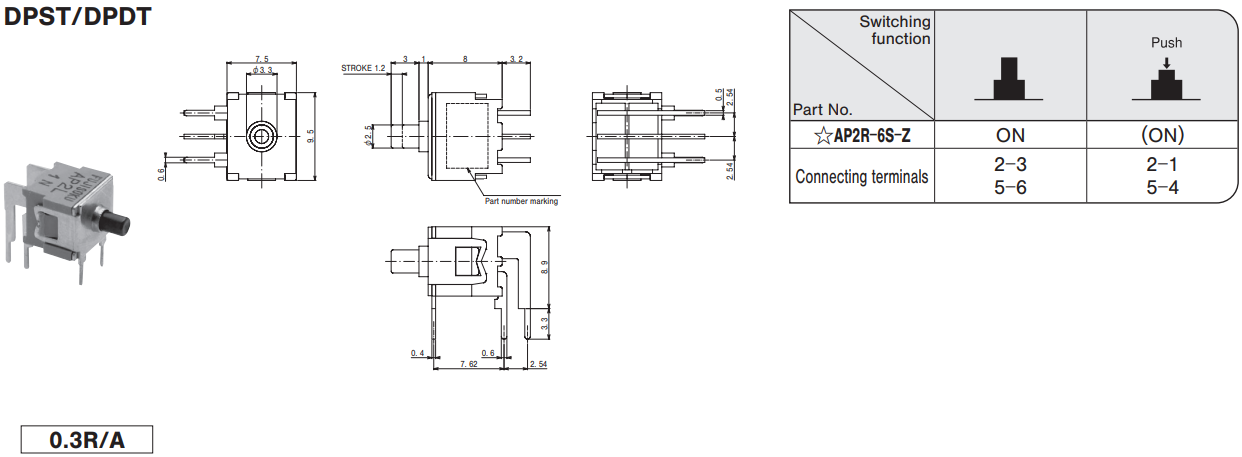

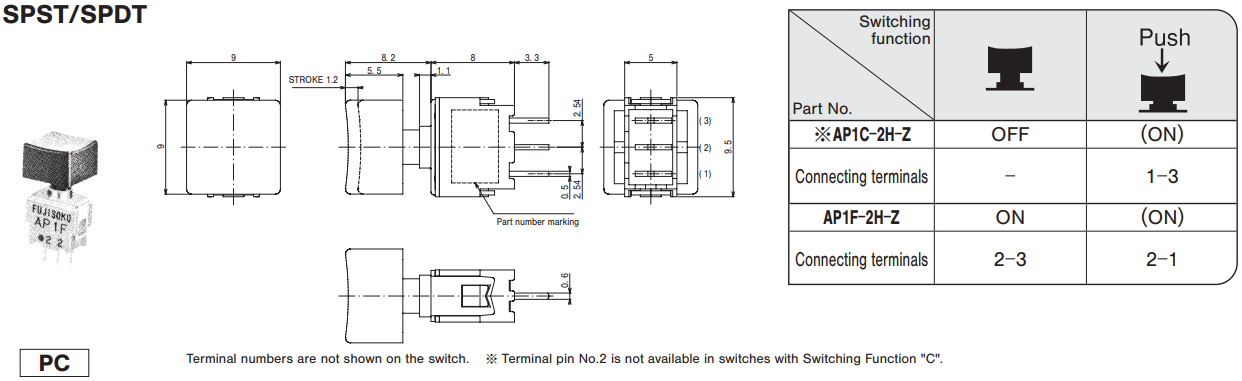

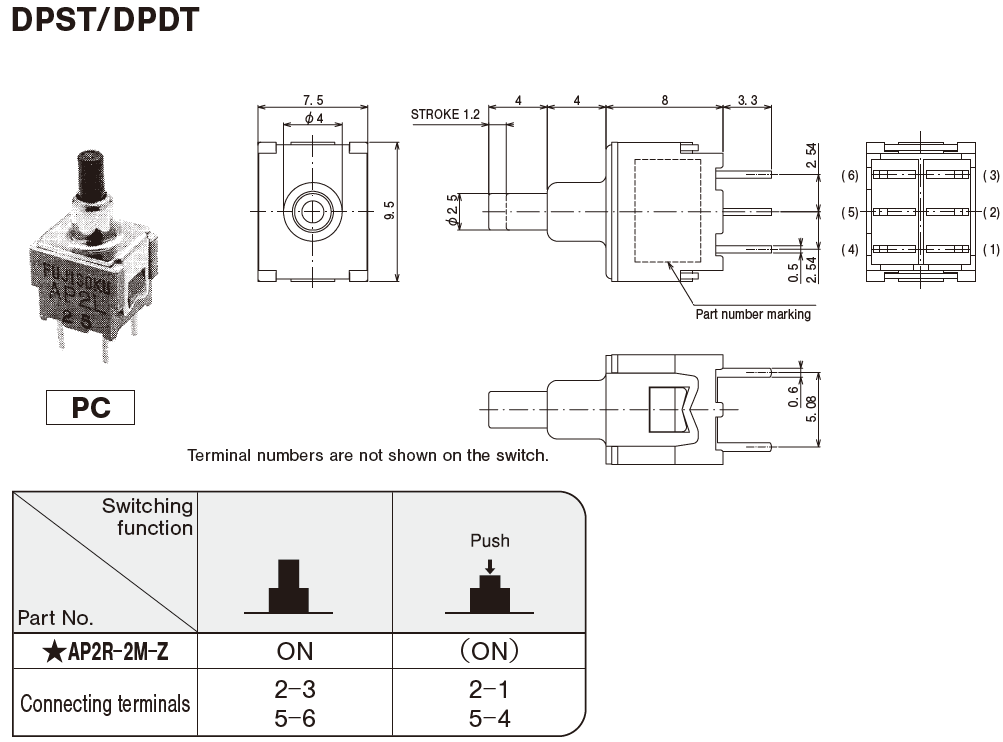

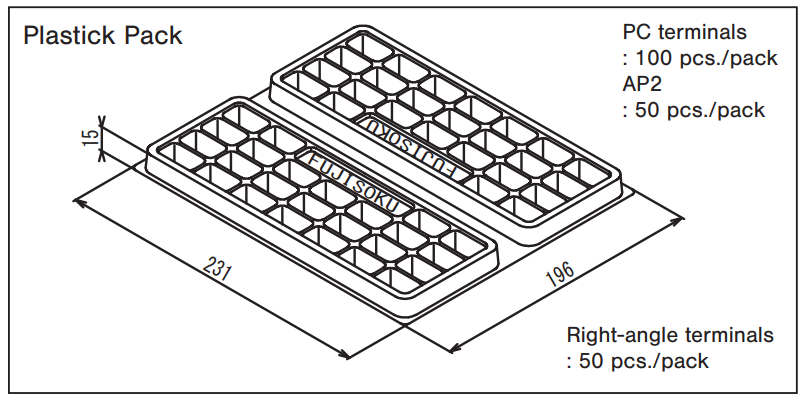

外形寸法図

(Unit：mm)

標準付属部品

別売付属部品

カラーキャップ（別売付属部品）取付時寸法

ブラケット別売付属部品

プリント基板孔あけ寸法

操作注意事項

はんだ付け	手付け装置：はんだゴテ 380°C, Max.; 3 seconds, Max フローライン（PCタイプのみ）／装置：噴流式または浸漬式 275°C, 6 seconds, Max. ・プリヒートは、80〜120℃以下、120秒以内での作業をお願いします共通ランドに2端子以上はんだ付けする場合は、ソルダーレジストで独立させてください。
洗浄	溶剤は、フッソ系またはアルコール系のものを、ご使用ください。 APシリーズは、防水構造になっていないため丸洗い洗浄はできません。PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。
