按钮开关 SMAP
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
用于表面安装的按钮开关
特 征特 征
-
可以回流焊接
-
可清洗
-
适用于超小电流的金镀触点
-
采用高接触可靠性的夹式接触机构
标准规格
| 額定 | 最大：0.4VA(DC28V以下）（电阻负载） 最小：DC20mV 1μA （电阻负载） |
|---|---|
| 初始接触电阻 | 100m Ω 以下（AC200 μV 1.5mA） |
| 耐电压 | AC250V 一分钟 |
| 绝缘电阻 | 500 MΩ 以上（DC250V） |
| 行程 | 1.4mm |
| 操作力 | 1.47±0.98 N |
| 静电容量 | 5pF以下（1M±200 Hz 交流电压） |
| 电气寿命 | 最大额定下 1万次/最小额定下 3万次 |
| 切换时 | 非短路 |
| 工作温度范围 | －20～＋80℃ |
| 储存温度范围 | －40～＋80℃ |
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | 包裝形式 | 包装数量 | CAD |
|---|---|---|---|---|---|---|
| SMAP1F-2M-Z | 单极 | ONー（ON） | 通孔 | stick | 50pcs.／stick | |
| SMAP1F-5M-Z | 单极 | ONー（ON） | 直角 | stick | 50pcs.／stick | |
| SMAP1F-5M-E-Z | 单极 | ONー（ON） | 直角 | 压纹胶带 | 500 pcs.／reel |
外形尺寸
(Unit：mm)
印刷电路板尺寸（顶视图）
电路图
- 在单极配置中，端子 (C2)、(3)、(4) 没有连接，因此为空置端子
焊接规格
- 手工焊接
设备：电烙铁，温度为380°C ±10°C，时间为<3±0.5 秒
-
回流焊接生产线
设备：串联式或批次式
●仅进行一次回流焊接
清洗规格
- 请使用氟系或酒精系溶剂。
- 若在焊接后进行清洗，请在端子温度低于90℃或常温下放置5分钟以上后再进行清洗。
- 禁止使用超声波清洗。
可选配件

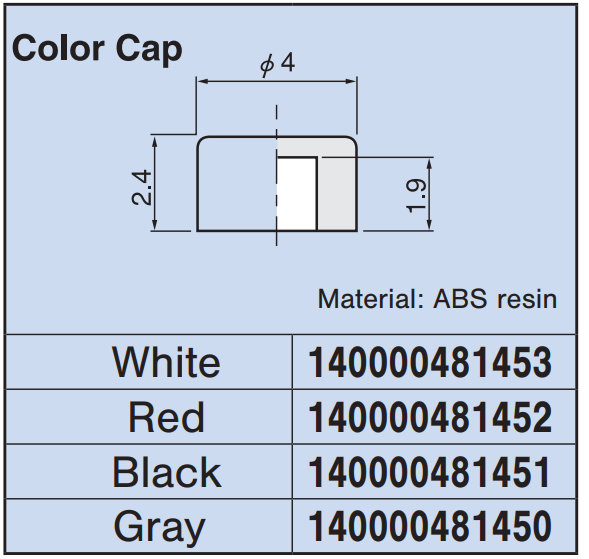

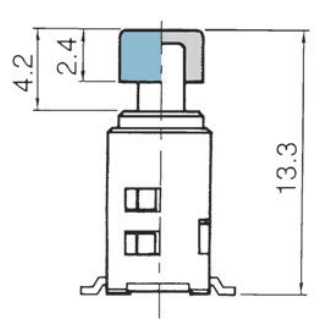

安装彩色盖帽
包装规格
(Unit:mm)
| Emboss taping | Stick | |
|---|---|---|
|
|
|
|
环境相关文件
- ●请注意，本网站的内容可能视需要进行变更，取消或终止，恕不另行通知。
