按钮开关 SP101
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
镀金触点按钮开关
特 征特 征
-
操作手感清晰利落
采用快动机构，实现了轻快的操作手感。 -
适用于微小电流的镀金触点
触点采用镀金处理，适用于低电流环境，确保稳定导通。 -
安装方式
- 可安装于印刷电路板（PCB）
- 可通过卡扣方式安装于面板 -
端子形状
- 焊接端子
- 可连接日本压着端子制造株式会社（JST）生产的 EHR-5 连接器的专用端子
标准规格
| 额定 | DC30V 60mA Max. |
|---|---|
| 初始接触电阻 | 50m Ω以下（AC200μV 1.5mA) |
| 耐电压 | AC500V 一分钟 |
| 初始绝缘电阻 | 1000MΩ以上 (DC500V) |
| 电气寿命 | 50, 000次 |
| 操作力 | 2.94±0.98N |
| 工作温度范围 | －20～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| SP - | 1 | 01 | C - | P |
|---|---|---|---|---|
|
型号 |
极点数 01: 1 bit |
电流 |

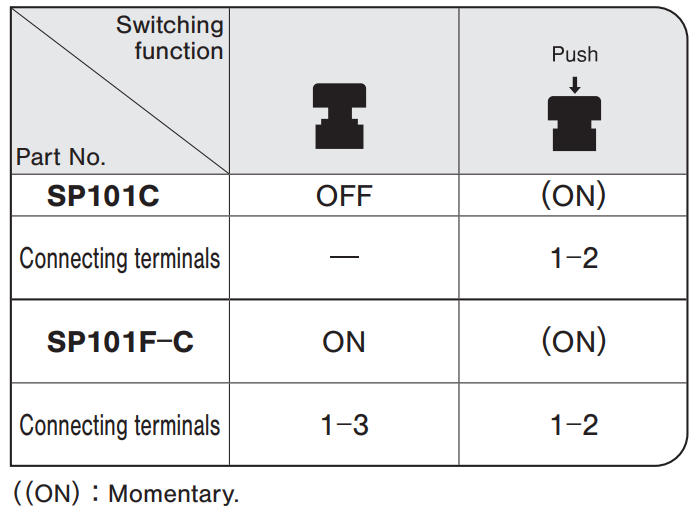

开关特性 C:OFF － （ON） |
端接样式 无：焊接端子 |
型号一览表
| 型号 | 极点数 | 开关特性 | 端接样式 | CAD |
|---|---|---|---|---|
| ★SP101C | 1极 | OFF － （ON） | 焊接端子 | |
| ★SP101F | 1极 | ON －（ON） | 焊接端子 | |
| ★SP101F－P | 1极 | ON －（ON） | PC端子 | |
| SP101F－C | 1极 | ON －（ON） | 插座连接器 |
★：Made to order products.
外形尺寸
(Unit:mm)

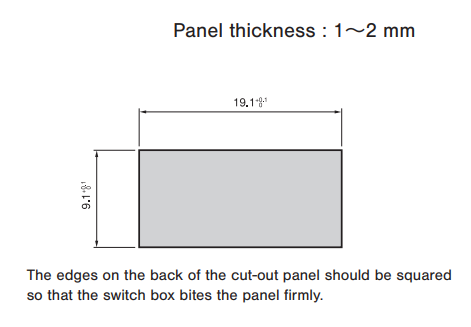

面板开孔尺寸
(Unit:mm)

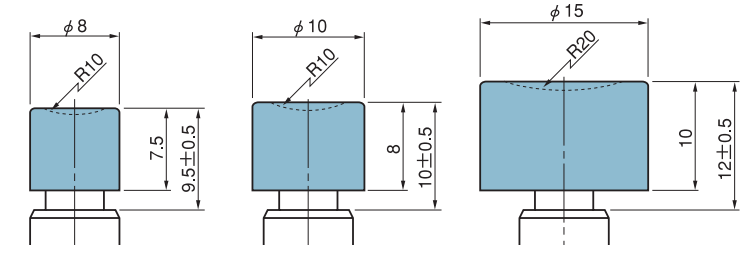

彩色按钮安装尺寸
操作注意事項
| 焊接规格 |
|
|---|---|
| 清洁规格 |
|
