按钮开关 8N
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
标准按钮开关
特 征特 征
-
8N标准按钮开关是“8”系列的基本型号。
提供瞬时型和自锁型两种功能。
按钮尺寸有φ8、φ10、φ15三种规格，
每种尺寸均提供4种颜色，
可根据面板设计选择合适的颜色 -
环氧树脂外壳： 采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性
-
端子与接地之间的绝缘距离最小为 4 mm
-
防止助焊剂渗入：开关底部采用环氧树脂密封，有效防止焊锡和助焊剂进入
-
绝缘隔板设计：极之间的绝缘隔板结构有助于防止极间短路，确保高可靠性
型号显示
| 8 | N | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 N: 标准 |
极数 1: 1极 |
开关特性 01: ON-ON |
端接样式 1: 焊接端子 |
电镀材料 无：Bs+Ag或Cu+Ag/Ag |
※具体的产品阵容请参阅下方的型号一览表

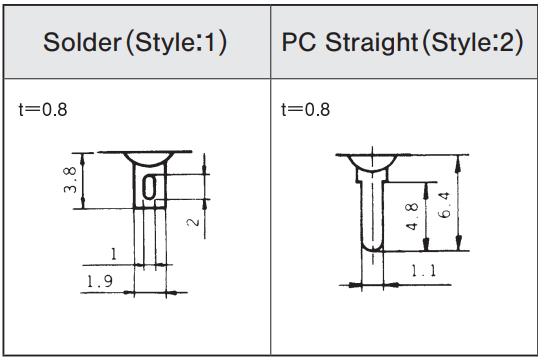

端子形状
标准规格
| 额定 | AC125V 6A AC250V 3A DC30V 4A（电阻负载） |
|---|---|
| 初始接触电阻 | 10 mΩ以下（DC2～4V 1A） |
| 初始耐电压 | AC1500V 一分钟 |
| 初始绝缘电阻 | 1000 MΩ以上 （DC500V） |
| 电气寿命 | 替代型：40,000次 瞬间型：25,000次 |
| 工作温度范围 | －30℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | CAD |
|---|---|---|---|---|
| 8N1011－Z | 1极 | ON－ON | 焊接端子 | |
| ★ 8N1011C－Z | 1极 | ON－ON | 焊接端子 | |
| ☆ 8N2011－Z | 2极 | ON－ON | 焊接端子 | |
| ★ 8N3011－Z | 3极 | ON－ON | 焊接端子 | |
| ▲ 8N4011－Z | 4极 | ON－ON | 焊接端子 | |
| 8N1021－Z | 1极 | ON－（ON） | 焊接端子 | |
| ▲ 8N1021C－Z | 1极 | ON－（ON） | 焊接端子 | |
| 8N2021－Z | 2极 | ON－（ON） | 焊接端子 | |
| ★ 8N2021C－Z | 2极 | ON－（ON） | 焊接端子 | |
| ★ 8N3021－Z | 3极 | ON－（ON） | 焊接端子 | |
| ★ 8N4021－Z | 4极 | ON－（ON） | 焊接端子 | |
| ★ 8N1012－Z | 1极 | ON－ON | PC Straight | |
| ★ 8N2012－Z | 2极 | ON－ON | PC Straight | |
| ☆ 8N2022－Z | 2极 | ON－（ON） | PPC Straight | |
| ☆ 8N1022－Z | 1极 | ON－（ON） | PC Straight |
外形尺寸
(Unit:mm)

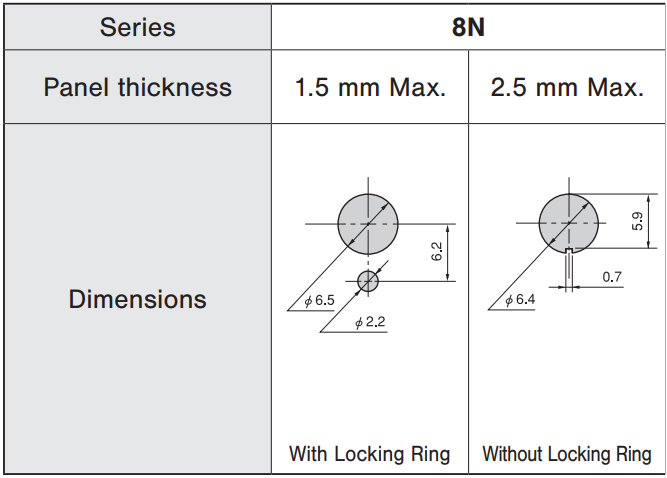

面板开孔图

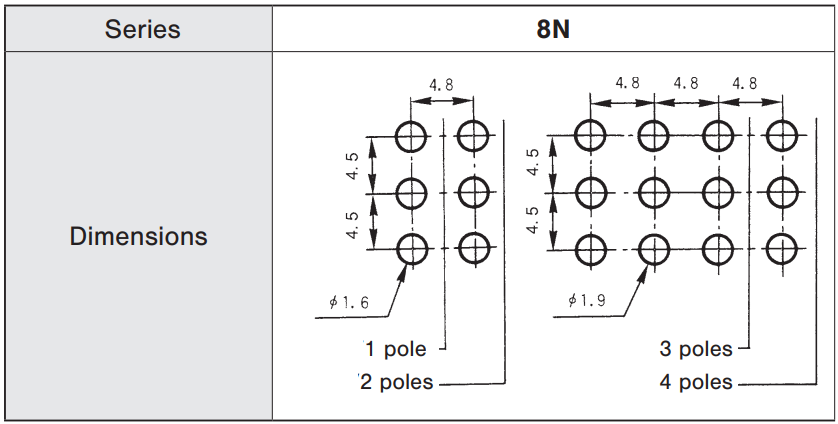

印刷电路板钻孔尺寸
操作注意事项
| 焊接规格 |
①手工焊接: 焊铁 420℃ Max. 3 sec. Max. |
|---|---|
| 清洁规格 |
①请使用氟系或酒精系溶剂进行清洗。 |
| 关于安装 | ①在安装到印刷电路板之前，请勿弯曲端子。 ②安装开关后，请避免设备重量压在开关旋钮等部位上。 ③对于 PC端子类型的面板固定方式， 请先将开关主体通过螺丝固定在面板上，然后再进行焊接到印刷电路板。 |

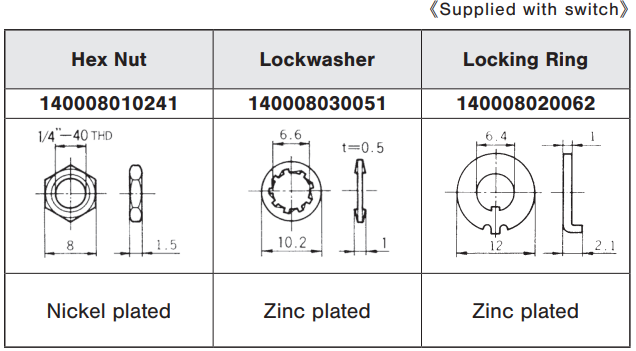

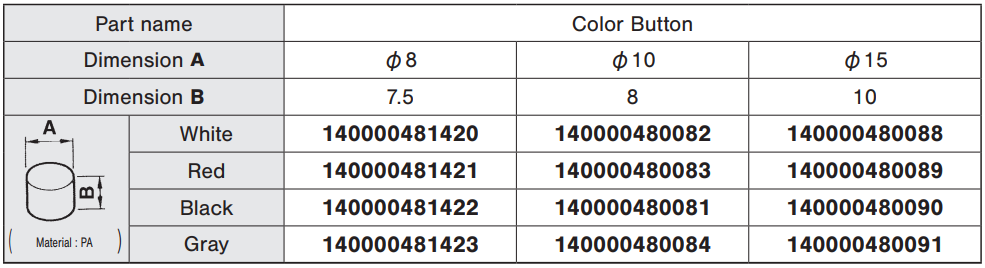

标准配件
包装规格
(Unit:mm)
环境相关文件
