压力传感器(module) P-8305
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
双隔膜结构，设备内置式
特 征特 征
-
采用SUS膜片式，是本公司首款10 kPa量程产品
-
双重膜片结构
-
内置温度补偿功能（0~50°C）
|
|
型号一览表
| 型号 | 压力类型 | 额定压力 | 最大压力 | 破坏压力 | CAD |
|---|---|---|---|---|---|
| P-8305-101G | 表压 | 0 ~ 10 kPa | 30 kPa | 100 kPa |
标准规格
- 除非另有说明，否则其额定温度为25±5°C，驱动电流为1.5 mA DC。
| 压力类型 | 表压 |
|---|---|
| 适用介质 | 不腐蚀SUS316L的气体和液体 |
| 额定压力 | 10kPa |
| 最大压力 | 30kPa |
| 破坏压力 | 100kPa |
| 工作湿度 | − 20 ~ 70°C |
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（沒有凝結） |
| 储存温度 | − 20 ~ 70°C（大气压，湿度65％RH 以下） |
| 电桥电阻 | 4700 ± 30 %Ω |
| 绝缘电阻 | 100 (500 V DC)MΩ minimum |
| 耐电压 | 500 V AC, 60 s（漏電流1mA以下） |
| 填充液体 | 矽油 |
| 净重 | Approx. 25g |
| 驱动电流 | 1.5mA DC（恒流） |
模拟输出
- 除非另有说明，否则其额定温度为25±5°C，驱动电流为1.5 mA DC。
| 偏置电压 | ± 3mV |
|---|---|
| 跨度电压 | 25 ± 10mV |
| 线性/滞后误差 | ± 0.3%F.S. |
| 温度特性 （ZERO） | ± 0.06%F.S./°C |
| 温度特性（SPAN） | ± 0.04%F.S./°C |
| 响应时间 | Approx. 2ms |
| 引力效应 （从压力端口向下的垂直位置→水平位置） |
Approx. 0.5%F.S.max. |
环境特性
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10~500 Hz, 1.5 mm maximum/98.1 m/s2, 3个方向，每次2小时 |
偏置电压/跨度电压: ± 2 %F.S. maximum each |
| 耐冲击 | 490 m/s2, 3个方向，每个方向3次 | |
| 压力周期 | 0 ~ Rated pressure, 106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
*可以使用负压。
外形尺寸图
除非另有说明，否则公差 : ± 0.5 (Unit: mm)
- 请勿用手指或物体按压不锈钢膜片,以免损坏隔膜。
内部电气原理图
|
|

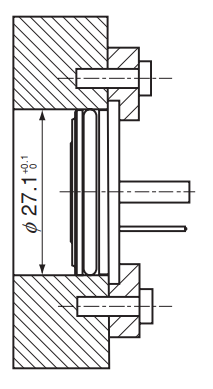

安装尺寸示例
|
|
- 提供附件“O”形环 S24。使安装孔直径 φ27.1 -0+0.1，表面粗糙度为6.3 S（▽▽▽）
- 请勿完全密封连接端子侧, 因为排气孔在这一侧。
