圧力トランスジューサ (module) P-8305
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
二重ダイアフラム構造圧力トランスジューサ
FeaturesFeatures
-
SUS ダイヤフラム方式で当社初の10 kPa レンジ品
-

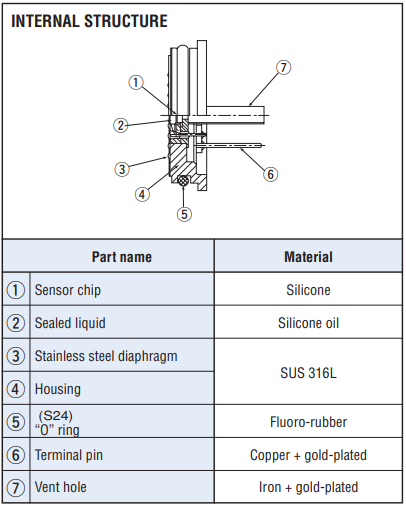

二重ダイアフラム構造
-
温度補償機能内蔵（0 〜50 °C）
型式一覧
| 型式 | 指示方式 | 定格圧力 | 最大圧力 | 破壊圧力 | CAD |
|---|---|---|---|---|---|
| P-8305-101G | ゲージ圧 | 0 ~ 10 kPa | 30 kPa | 100 kPa |
標準仕様
| 指示方式 | ゲージ圧 |
|---|---|
| 適用媒体 | SUS316L を腐食させない気体及び液体 |
| 定格圧力 | 10kPa |
| 最大圧力 | 30kPa |
| 破壊圧力 | 100kPa |
| 動作温度 | − 20 ~ 70°C |
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと ） |
| 保存温度 | − 20 ~ 70°C（大気圧、湿度65 %RH 以下） |
| ブリッジ抵抗 | 4700 ± 30 %Ω |
| 絶縁抵抗 | 100 (500 V DC)MΩ minimum |
| 耐電圧 | 500 V AC, 60 s（リーク電流1 mA 以下） |
| 封入液 | シリコンオイル |
| 質 量 | Approx. 25g |
| 駆動電流 | 1.5mA DC（定電流） |
アナログ出力
| オフセット電圧 | ± 3mV |
|---|---|
| スパン電圧 | 25 ± 10mV |
| 直線性／ヒステリシス | ± 0.3%F.S. |
| 温度特性（ZERO） | ± 0.06%F.S./°C |
| 温度特性（SPAN） | ± 0.04%F.S./°C |
| 応答速度 | Approx. 2ms |
| 姿勢の影響（ポート下向き→横向き） | Approx. 0.5%F.S.max. |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
Offset voltage/Span voltage: ± 2 %F.S. maximum each |
| 衝撃 | 490 m/s2 , 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

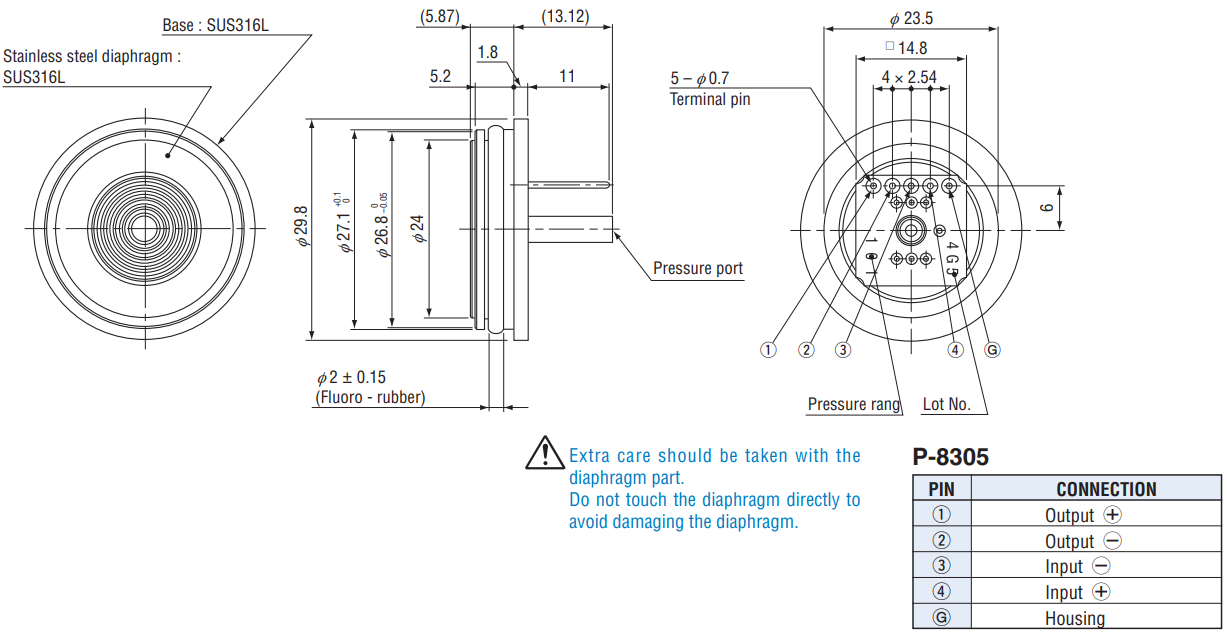

外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
-
ステンレスダイアフラム部は、指や個体 物等で押したりしますと、ダイアフラム 面が変形したり破壊することがありま すので、ご注意ください。

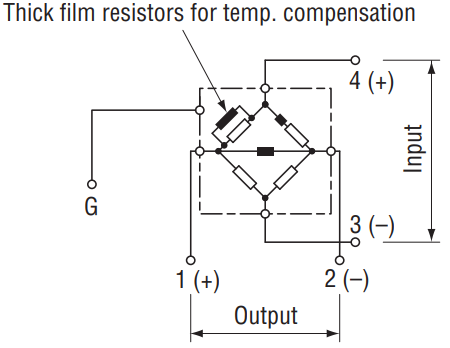

内部電気回路
|
|

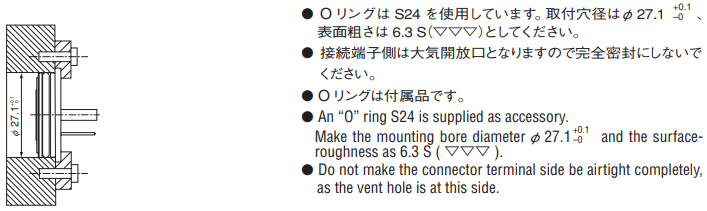

取付寸法例
