压力开关 PS30
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
汇集高需求功能压力开关
特 点特 点
-
适用于一般空压设备、半导体后道工艺
-
利用大型/高亮度LED，实现了高可视性
-
8种开关信号输出模式
-
利用隐藏模式，实现了低电耗
型号显示
| PS30- | 102R- | N |
|---|---|---|
|
系列名称 |
额定压力 102R：−100 ~ 100 kPa 103R：−0.1 MPa ~ 1.00 MPa |
开关输出方式 N：NPN 输出 P：PNP 输出 |
型号一览表
| 型号 | 压力类型 | 额定压力 | 开关输出方式 | CAD |
|---|---|---|---|---|
| PS30-102R-N | 表压 | −100 ~ 100 kPa | NPN | |
| PS30-103R-N | 表压 | −100 ~ 1000 kPa | NPN | |
| PS30-103R-P | 表压 | −100 ~ 1000 kPa | PNP | |
| PS30-102R-P | 表压 | −100 ~ 100 kPa | PNP |
标准规格
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压24 VDC下的规格标准。
| 项目 | 102R | 103R |
|---|---|---|
| 压力类型 | 表壓 | |
| 额定压力范围 | − 100 ~ 100kPa | − 100 ~ 1000kPa |
| 最大压力 | 200kPa | 1500kPa |
| 破坏压力 | 500kPa | 2000kPa |
| 工作温度范围 | − 10 ~ 50°C | |
| 补偿温度 | 0 ~ 50°C | |
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | |
| 工作湿度 | 35 ~ 85%R（没有凝结） | |
| 储存温度 | − 20 ~ 70°C（大气压，湿度65％RH以下） | |
| 适用介质 | 非腐蚀性气体 | |
| 绝缘电阻 | 100 MΩ minimum(DC 500 V) | |
| 耐电压 | 500 V AC, 60 s（漏电流 1 mA 以下） | |
| 压力端口 | M5内螺纹、O环槽(P8) | |
| 净重 | Approx. 60g（含电缆1.5米） | |
| 电源电压 | 12 ~ 24 V ± 10 %（包括纹波） | |
| 消耗电流 | 40mA maximum | |
显示
| 项目 | 102R | 103R |
|---|---|---|
| 显示元素 | LED（2 and 1/2 digit） | |
| 额定显示范围 | − 100 ~ 100kPa | − 0.10 ~ 1.00MPa |
| 显示精度 | ± 1 %F.S. | |
| 分辨率 | 1 count | |
切换输出
| 输出点 | 2 | |
|---|---|---|
| 输出方法 | NPN/PNP 开路集电极 | |
| 输出显示 | 输出 1（SW1）、输出 2（SW2）红 LED 点亮（输出 ON 时） | |
| 可重复性 | ± 0.3%F.S. maximum | |
| 切换滞后 | 0 ~ 30 counts（可変） | |
| 切换容量 | 30 V DC 100 mA maximum 具有短路保护功能 | |
| 剩余电压 | 1.2 V maximum (NPN), 2.2 V maximum(PNP) | |
| 响应性 | Approx 5, 25, 250ms（可変） | |
环境特性
| 试验项目 | 试验方法 | 变动量 |
|---|---|---|
| 耐振动 | 10 ~ 500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
试验后最大值± 2%F.S *1 |
| 耐冲击 | 490 m/s2, 3 directions for 3 times each | |
| 压力周期 | 0 〜额定压力 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
*1 压力显示值、开关信号输出运行点的各种特性变动量

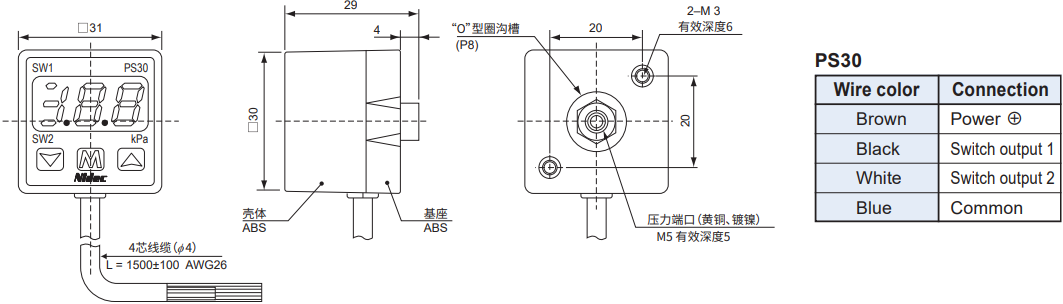

外形尺寸图
内部电气原理图
显示倍率设定
（注） 斜线部分 ：由于分辨率及显示位数的关系，无法选择倍率。
开关信号输出
- （注1） 在分离模式下，设定1对应SW1的运行、设定2对应SW2的运行。
- （注2） 在窗口比较器模式下，SW1和SW2在公共端的下限值（设定1）和上限值（设定2）下运行

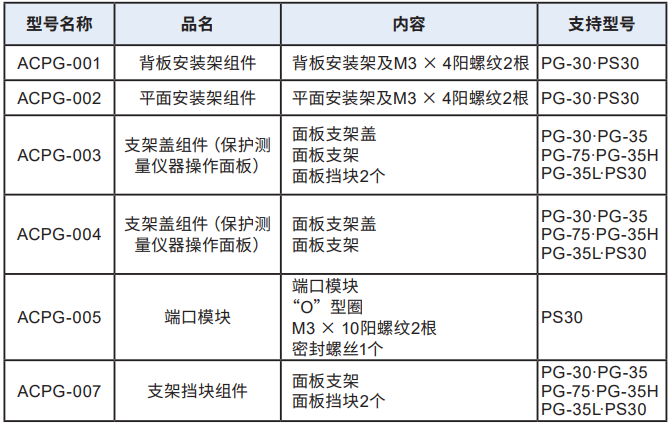

如何安装可选配件（另售）
|
|
|
|
|
|
|
|
|
|
环境相关文件
