压力开关 PS40
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
功能满载，以负压（真空压）及正压以同一形状实现了标准化
特 点特 点
-
非腐蚀性气体用
-
无可动部分的电子压力开关
-
2种压力端口形状
-
2类开关信号输出功能
-
2种开关信号输出方式
-
还有模拟信号输出式
标准规格
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 工作温度 | − 20 ~ 70°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（没有凝结) |
| 储存温度 | -20 ~ 80°C |
| 适用介质 | 非腐蚀性气体 |
| 绝缘电阻 | 100 (DC 500 V) MΩ minimum |
| 耐电压 | 500 V AC, 60 s（漏电流1 mA 以下) |
| 压力端口 | R 1/8（M 5带内螺纹）O环槽（M 5带内螺纹） |
| 净重 | Approx. 50g |
| 电源电压 | 10.8 ~ 30 V（包括纹波) |
| 消耗电流 | 17 mA maximum（仅为W 25 mA以下) |
切换输出
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 輸出點 | 1 or 2 |
|---|---|
| 輸出方法 | NPN/PNP 開路集電極 |
| 設定方法 | 微調可變型 |
| 設定範圍 | 額定壓力範圍以上 |
| 輸出顯示 | 紅色 LED 點亮（W型：SW1紅色，SW2綠色） |
| 精度 0 ~ 50 °C（參考溫度 25 °C） | ± 0.3 %F.S. |
| 切換滯後 | 約 設定值的1~15％（僅W型 最大2％F.S.） |
| 切換容量 | 30 V 80 mA |
| 剩餘電壓 | 0.8V (NPN), 1.2 V(PNP) maximum |
| 響應性 | Approx.1ms |
模拟输出
- 无特殊记载时，均为环境温度25 ± 5°C、驱动电压12 VDC下的规格标准。
| 输出电压 | 1 ~ 5V |
|---|---|
| 零电压 | 1 ± 0.1V |
| 跨度电压 | 4 ± 0.1V |
| 输出电流 | 1mA maximum（负载电阻 5 kΩ 以上) |
环境特性
| 试验项目 | 试验方法（条件 25 ± 5°C） | 变动量 |
|---|---|---|
| 振动 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
开关信号输出设定值及模拟信号输出 （零电压/全标度电压）： 各自最大值± 2%F.S. |
| 冲击 | 490 m/s2 , 3 directions for 3 times each | |
| 压力周期 | 0~Rated pressure, 106cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs |
型号显示
| PS-40 - | 102 | G- | N | A | R |
|---|---|---|---|---|---|
|
系列名称 |
额定压力 501：0 ~ 50 kPa 102：0 ~ 100 kPa 103：0 ~ 1000 kPa |
压力类型 G：表压 V：表压（真空压） |
开关输出方法 N：NPN 输出 P：PNP 输出 |
输出 A：SW输出端1个（磁滞可调） + 模拟信号输出端 W：SW输出端2 |
压力端口 R：R1/8阳螺纹 M：M5阴螺纹 |
型号一览表
| 型号 | 额定压力 | 压力类型 | 开关信号 | 輸出 | 压力端口 | CAD |
|---|---|---|---|---|---|---|
| PS40-102V-NAR | −100kPa | 真空压 | NPN | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-102V-PAR | −100kPa | 真空压 | PNP | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-102V-NWR | −100kPa | 真空压 | NPN | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-102V-PWR | −100kPa | 真空压 | PNP | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-102V-NAM | −100kPa | 真空压 | NPN | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-102V-PAM | −100kPa | 真空压 | PNP | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-102V-NWM | −100kPa | 真空压 | NPN | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-102V-PWM | −100kPa | 真空压 | PNP | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-501G-NAR | 50kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-501G-NWR | 50kPa | 表压 | NPN | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-501G-NAM | 50kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-501G-NWM | 50kPa | 表压 | NPN | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-102G-NAR | 100kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-102G-PAR | 100kPa | 表压 | PNP | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-102G-NWR | 100kPa | 表压 | NPN | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-102G-PWR | 100kPa | 表压 | PNP | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-102G-NAM | 100kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-102G-PAM | 100kPa | 表压 | PNP | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-102G-NWM | 100kPa | 表压 | NPN | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-102G-PWM | 100kPa | 表压 | PNP | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-103G-NAR | 1000kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-103G-PAR | 1000kPa | 表压 | PNP | 磁滞可调开关信号输出＋模拟输出 | R1/8阳螺纹 | |
| PS40-103G-NWR | 1000kPa | 表压 | NPN | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-103G-PWR | 1000kPa | 表压 | PNP | 开关信号输出（2个） | R1/8阳螺纹 | |
| PS40-103G-NAM | 1000kPa | 表压 | NPN | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-103G-PAM | 1000kPa | 表压 | PNP | 磁滞可调开关信号输出＋模拟输出 | M5阴螺纹 | |
| PS40-103G-NWM | 1000kPa | 表压 | NPN | 开关信号输出（2个） | M5阴螺纹 | |
| PS40-103G-PWM | 1000kPa | 表压 | PNP | 开关信号输出（2个） | M5阴螺纹 |

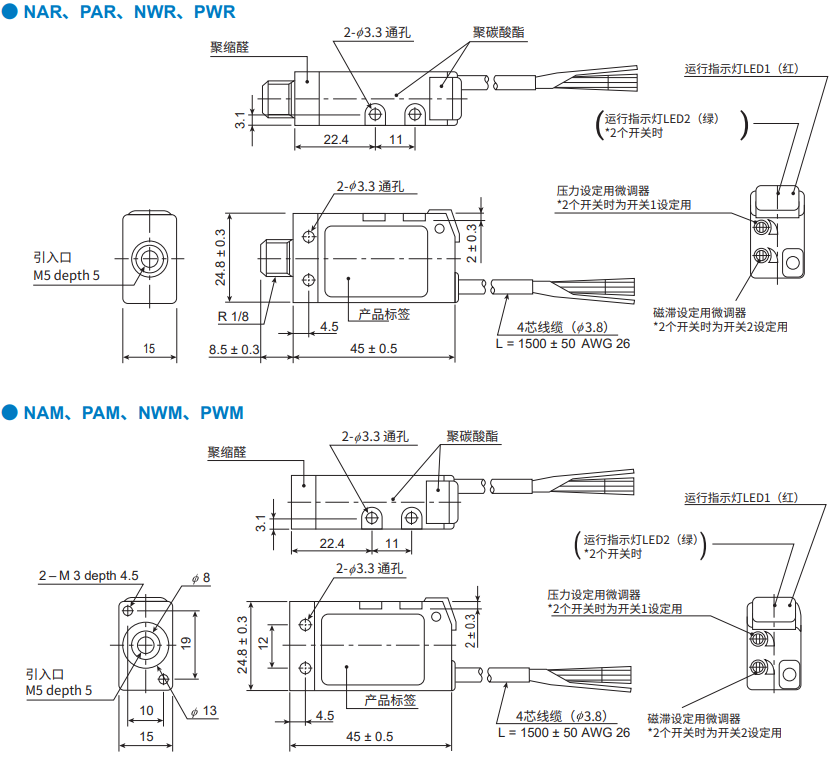

外形尺寸图
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

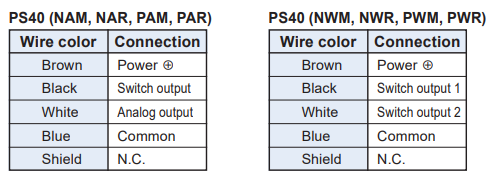

内部电气原理图
开关信号输出运行
