旋转编码器 REC16/RES16
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
新添加50P/R,无点击类型
特 征特 征
-
使用树脂轴,可抵抗静电噪音
-
紧凑尺寸为16mm
-
采用开关的低成本设计
-
开关寿命和旋转寿命100万次
-
符合RoHS标准
型号显示
| REC16 | A | 25- | 2 | 0 | 1- | C |
|---|---|---|---|---|---|---|
|
系列名称 REC：随着点击 |
按钮开关功能 A：带按钮开关 |
分辩率 25, 50 |
输出相 2：“A” & “B” |
|
|
卡入式支架 C：有支架 |
型号一览表
| 型号 | 分辩率 | 点击功能 | 按钮开关功能 | 卡入式支架 | CAD |
|---|---|---|---|---|---|
| REC16A25-201 | 25 (P/R) | 随着点击 | 带按钮开关 | 无支架 |
|
| REC16B25-201 | 没有按钮开关 | ||||
| RES16B25-201 | 没有点击 | 没有按钮开关 | |||
| REC16A50-201 | 50 (P/R) | 随着点击 | 带按钮开关 | ||
| REC16B50-201 | 没有按钮开关 | ||||
| RES16B50-201 | 没有点击 | 没有按钮开关 | |||
| REC16A25-201-C | 25 (P/R) | 随着点击 | 带按钮开关 | 有支架 |
|
| REC16B25-201-C | 没有按钮开关 | ||||
| RES16B25-201-C | 没有点击 | 没有按钮开关 | |||
| REC16A50-201-C | 50 (P/R) | 随着点击 | 带按钮开关 | ||
| REC16B50-201-C | 没有按钮开关 | ||||
| RES16B50-201-C | 没有点击 | 没有按钮开关 |
电气特性
| 电源电压 | DC5 V ± 5 % | |
|---|---|---|
| 电源电流 | 30 mA maximum | |
| 输出波形 | 矩形波 | |
| 输出相 | A, B | |
| 分辨率 (P/R) | 25, 50 | |
| A，B相位差 | 100 μsec minimum "请参阅“输出” | |
| 最大响应频率 | 100 Hz | |
| 输出信号 | “1 (High)” | + 4.5 V minimum |
| “0 (Low)” | + 0.5 V maximum | |
| 光源 | LED | |
输出
◆Click spot for 25P/R
※点击点位于输出 A 和 B 处于 Lo 电平的位置。
◆Click spot for 50P/R
机械特性
| 启动扭矩 | 1.18 mN·m ± 0.78 maximum (12 ± 8 gf·cm) RES：无点击 |
|
|---|---|---|
| 点击扭矩 | 请参考下表1 〈REC：随着点击〉 |
|
| 点击次数 | 25, 50 | |
| 轴推拉强度 | 19.6 N maximum (2 kgf) | |
| 开关操作力 | 7.85 N ± 2.94 N (800 ± 300 gf) | |
| 开关操作量 | 0.5 mm | |
| 旋转寿命（断电） | 100万转 | |
| 轴负载（安装时） | 径向 | 4.90 N maximum (500 gf) |
| 推力方向 | 2.94 N maximum (300 gf) | |
| 净重 | Approx. 10 g | |
| 螺钉拧紧强度 | 1 N·m {10.2 kgf·cm} maximum | |
◆〈点击扭矩〉----表1
| 零件编号 | 点击扭矩 | |
|---|---|---|
| mN·m | gf·cm | |
| REC16A25 | 6.87 ± 3.43 | 70 ± 35 |
| REC16B25 | 6.87 ± 3.43 | 70 ± 35 |
| REC16A50 | 4.91 ± 1.77 | 50 ± 18 |
| REC16B50 | 3.43 ± 1.77 | 35 ± 18 |
开关特性
| 最大额定 | DC15 V, 20 mA |
|---|---|
| 接触电阻 | 200 mΩ maximum（初始值） |
注）除了手动，请不要使用。
环境特性
| 工作温度范围 | 0 ~ 50 °C |
|---|---|
| 储存温度范围 | – 20 ~ 80 °C |
| 保护结构 | IP40 |
可靠性测试
| 测试项目 | 测试条件 | ||
|---|---|---|---|
| 耐振动 | 电源关闭 | 振幅 1.52 mm 或 98.1 m/s2（10 G）以较小者为准 10 〜 500 Hz 往复 15 min X、Ｚ 每 8 往返 |
|
| 耐冲击 | 电源关闭 | 490 m/s2（50 G）11 ms X、Z 方向 每 3次 | |
| 耐高温 | 电源关闭 | 80 °C 96 h | （试験后、常温常湿１时间放置后测定） |
| 打开电源 | 50 °C 96 h | ||
| 耐低温 | 电源关闭 | − 20 °C 96 h | |
| 打开电源 | 0 °C 96 h | ||
| 防潮性 | 电源关闭 | 40 °C 相对湿度 90 〜 95 % 96 h （试验后，取出水滴，在常温和常湿下放置1小时后测量） |
|
| 热冲撃 | 电源关闭 | 在以下条件下进行10次循环试验 （试验后，在常温和常湿下放置1小时后测量） 80 °C 0.5 h、− 20 °C 0.5 h |
|
外形尺寸
Unless otherwise specified, tolerance: ± 0.4 (Unit: mm)
- 单件
Part Numbers: REC16A25-201, REC16B25-201, RES16B25-201 REC16A50-201, REC16B50-201, RES16B50-201
- 安装支架类型
Part Numbers: REC16A25-201-C, REC16B25-201-C, RES16B25-201-C, REC16A50-201-C, REC16B50-201-C, RES16B50-201-C
- 配件
|
|
- 安装孔尺寸（公差：±0.1）（板厚t = 1.6）
|
|
引脚分配
| Pin No. | Without switch | With switch |
|---|---|---|
| 1 | Power 0 (V) | Power 0 (V) |
| 2 | Output “B” | Output “B” |
| 3 | NC | For Switch |
| 4 | NC | For Switch |
| 5 | Power ⊕ | Power ⊕ |
| 6 | Output “A” | Output “A” |

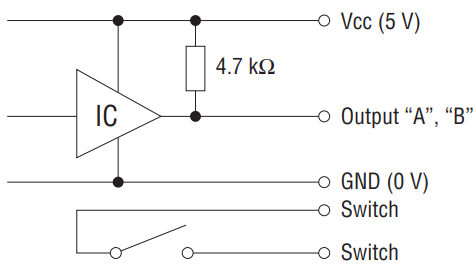

输出电路
|
|
编码器旋钮
※用于设置编码器旋钮（转盘）是作为选件提供。
可以选择“灰色”和“黑色”。 附带固定螺丝（2 颗）
|
|
