ロータリエンコーダ REC16 / RES16
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
新たに50P/R・クリック無タイプを追加ラインアップ
FeaturesFeatures
-
樹脂シャフトによる静電気対応
-
小型16 mm 角のコンパクトサイズ
-
スイッチ付でローコスト設計
-
スイッチ寿命も回転寿命も100 万回
-
RoHS 指令対応
型式表示
| REC16 | A | 25- | 2 | 0 | 1- | C |
|---|---|---|---|---|---|---|
|
シリーズ名 REC：クリック付 |
スイッチ機能 A：スイッチ付 |
分解能 25, 50 |
出力相 2：“A” & “B” |
|
|
取付金具 C：金具有 |
型式一覧表
| 型 式 | 分解能 | クリック | スイッチ | 金 具 | CAD |
|---|---|---|---|---|---|
| REC16A25-201 | 25 (P/R) | クリック付 | スイッチ付 | 金具無 |
|
| REC16B25-201 | スイッチ無 | ||||
| RES16B25-201 | クリック無 | スイッチ無 | |||
| REC16A50-201 | 50 (P/R) | クリック付 | スイッチ付 | ||
| REC16B50-201 | スイッチ無 | ||||
| RES16B50-201 | クリック無 | スイッチ無 | |||
| REC16A25-201-C | 25 (P/R) | クリック付 | スイッチ付 | 金具付 |
|
| REC16B25-201-C | スイッチ無 | ||||
| RES16B25-201-C | クリック無 | スイッチ無 | |||
| REC16A50-201-C | 50 (P/R) | クリック付 | スイッチ付 | ||
| REC16B50-201-C | スイッチ無 | ||||
| RES16B50-201-C | クリック無 | スイッチ無 |
電気的特性
| 電源電圧 | DC5 V ± 5 % | |
|---|---|---|
| 電源電流 | 30 mA maximum | |
| 出力波形 | 矩形波 | |
| 出力相 | A, B | |
| 分解能 (P/R) | 25, 50 | |
| A、B 位相差 | 100 μsec minimum 下記の出力項参照 |
|
| 最大応答周波数 | 100 Hz | |
| 出力信号 | “1 (High)” | + 4.5 V minimum |
| “0 (Low)” | + 0.5 V maximum | |
| 光 源 | LED | |
出力

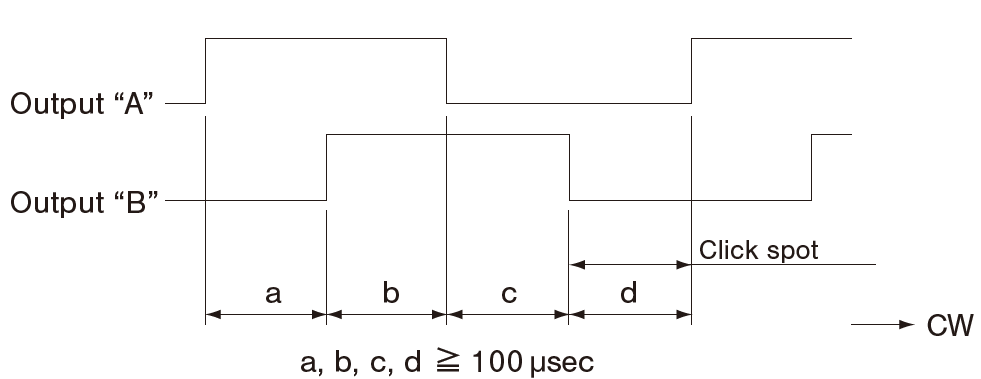

◆25P/Rのクリック位置
※クリック位置はA, B相のLoの位置。

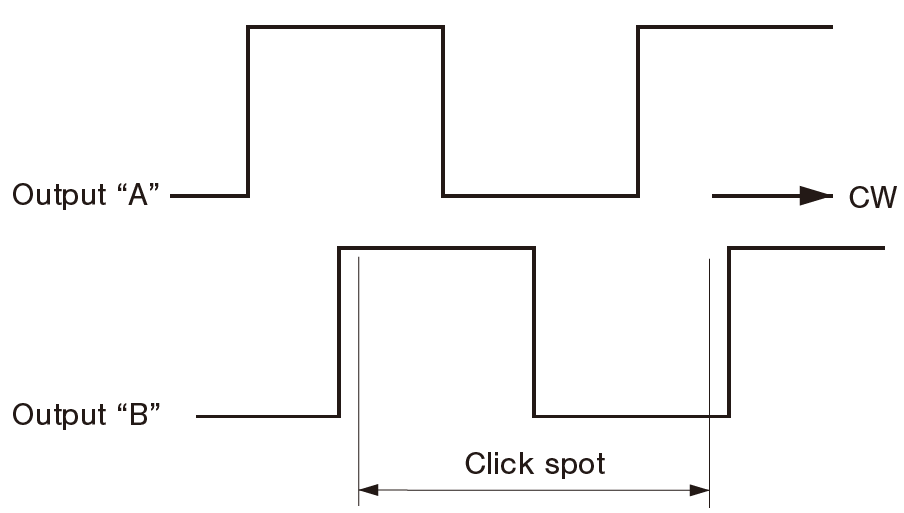

◆50P/Rのクリック位置
機械的特性
| 始動トルク | 1.18 mN·m ± 0.78 maximum (12 ± 8 gf·cm) RES：クリック無 |
|
|---|---|---|
| クリックトルク | 別途下記の表1 参照〈REC：クリック付〉 | |
| クリック数 | 25, 50 | |
| 軸引抜き・押込み強度 | 19.6 N maximum (2 kgf) | |
| スイッチ動作力 | 7.85 N ± 2.94 N (800 ± 300 gf) | |
| スイッチ動作量 | 0.5 mm | |
| 回転寿命（無通電） | 100 万回転 | |
| シャフト荷重（取付時） | ラジアル方向 | 4.90 N maximum (500 gf) |
| スラスト方向 | 2.94 N maximum (300 gf) | |
| 質 量 | Approx. 10 g | |
| ネジ締め強度 | 1 N·m {10.2 kgf·cm} maximum | |
◆クリックトルク---表 1
| 型 式 | クリックトルク | |
|---|---|---|
| mN·m | gf·cm | |
| REC16A25 | 6.87 ± 3.43 | 70 ± 35 |
| REC16B25 | 6.87 ± 3.43 | 70 ± 35 |
| REC16A50 | 4.91 ± 1.77 | 50 ± 18 |
| REC16B50 | 3.43 ± 1.77 | 35 ± 18 |
スイッチ特性
| 最大定格 | DC15 V, 20 mA |
|---|---|
| 接触抵抗 | 200 mΩ maximum（初期値） |
注）手動以外では、ご使用にならないでください。
環境特性
| 使用温度範囲 | 0 ~ 50 °C |
|---|---|
| 保存温度範囲 | – 20 ~ 80 °C |
| 保護構造 | IP40 |
外形寸法図
Unless otherwise specified, tolerance: ± 0.4 (Unit: mm)

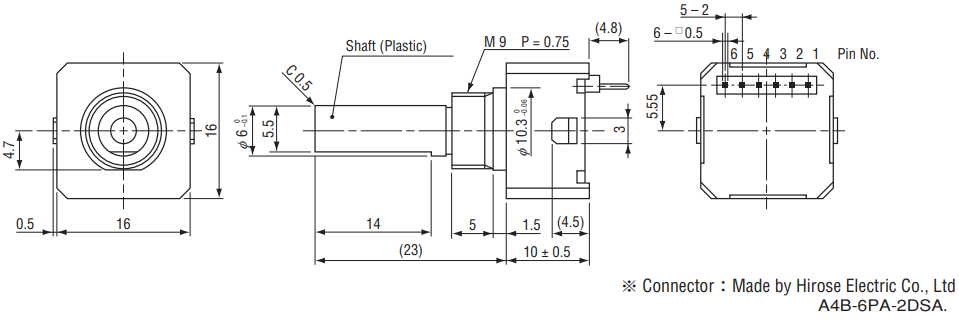

- 単体
対象型式：REC16A25-201, REC16B25-201, RES16B25-201 REC16A50-201, REC16B50-201, RES16B50-201

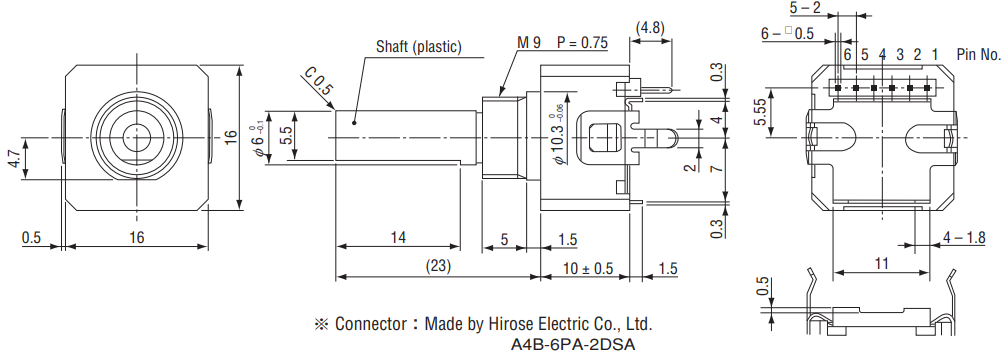

- 取付金具タイプ
対象型式：REC16A25-201-C, REC16B25-201-C, RES16B25-201-C, REC16A50-201-C, REC16B50-201-C, RES16B50-201-C

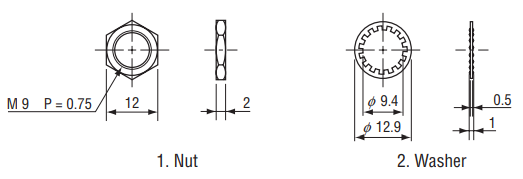

- 付属品
|
|

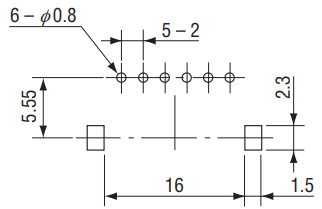

- 基板取付孔寸法（公差 ±0.1） （基板板厚 t = 1.6）
|
|
端子配列
| Pin No. | Without switch | With switch |
|---|---|---|
| 1 | Power 0 (V) | Power 0 (V) |
| 2 | Output “B” | Output “B” |
| 3 | NC | For Switch |
| 4 | NC | For Switch |
| 5 | Power ⊕ | Power ⊕ |
| 6 | Output “A” | Output “A” |

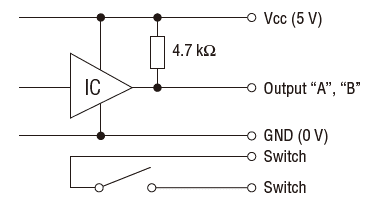

出力回路
信頼性試験
| 項目 | 試験条件 | ||
|---|---|---|---|
| 振動 | 無通電 | 振幅 1.52 mm 又は 98.1 m/s2（10 G）のいずれか小さい振幅, 10 〜 500 Hz 往復 15 min X、Ｚ 各 8 往復 |
|
| 衝撃 | 無通電 | 490 m/s2（50 G）11 ms X、Z 方向 各 3 回 | |
| 耐熱性 | 無通電 | 80 °C 96 h | （試験後、常温常湿に１時間放置後測定） |
| 通電 | 50 °C 96 h | ||
| 耐寒性 | 無通電 | − 20 °C 96 h | |
| 通電 | 0 °C 96 h | ||
| 耐湿性 | 無通電 | 40 °C 相対湿度 90 〜 95 % 96 h （試験後、水滴を除去し常温常湿に１時間放置後測定） |
|
| 熱衝撃 | 無通電 | 下記条件にて 10 サイクル試験 （試験後、常温常湿に１時間放置後測定）80 °C 0.5 h、− 20 °C 0.5 h |
|
設定用エンコーダツマミ
設定用エンコーダのつまみ（ダイヤル）を別売品として、用意しております。
色は、『グレー』と『クロ』からお選び頂けます。イモネジ（2 個 ) 付きです。
|
|
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
