倾角传感器 THD2000Z
- ●购买此产品，请与我们的经销商确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
极小、轻薄、耐振动数字输出双轴倾角仪
特 征特 征
- THD2000Z系列工业倾角仪是一款高性能MEMS加速度计，能够以极高的精度测量X轴和Y轴的倾角。体积小巧，抗振性强。
- 双轴测量：最高可达 ±60°
- 高精度：
绝对线性度< ±1%FS, 稳定的温度特性 - 高耐振动性：
检测元件没有机械共振点，因此不易受振动影响。 - 用户友善机能:
可以再次设定倾斜角0°位置，可根据振动情况选择滤波器
标准规格
| 输出类型 | 比例电压 | 串行通信 RS-485 | |
|---|---|---|---|
| 有效倾斜角 | ±10°,± 20°, ±30°, ±45°, ±60° 单独选择 X 轴和 Y 轴（选配） |
±30°, ±60° | |
| 绝对线性度 | ± 1.0 %FS | ||
| 输入电压 | 5±0.25 VDC | ||
| 消耗电流 | Steady-state: 20 mA | Steady-state: 30 mA | |
| 输出范围 | 10 ~ 90 %Vin | ー | |
| 输出分辨率 | 12bit equivalent | 0.006°（Not included Noise） | |
| 响应时间 | 输入阶跃时间常数: 500 ms (标配) 150 ms ∼ 990 ms 内可供选择16个滤波器频段（选配） |
||
| 温度特性 -30 ~＋85℃ (25℃ 为标准) | 0°position | ±0.2° | ±0.2° |
| Tilt Angle | ±10°: ±0.7° ±20°: ±1.2° ±30°: ±2.1° ±45°: ±3.6° ±60°: ±6.0° |
±10°: 0.6° ±60°: 4.4° |
|
| EMS | IEC 61000-4-3: Level 3 (10 V /m) | ||
| EMI | IEC 61000-4-6:CISPR22_A_10 m | ||
| ESD | IEC 61000-4-2: ± 16kV | ||
| 工作温度范围 | -30 ~ 85 ℃ | ||
| 振动性 | 70 m/s2, 5 ~ 500 Hz (10 min.) 2 hours | ||
| 冲击性 | 1000 m/s2 , half sine wave 6ms | ||
| 防护等级 | IP50 | ||
| 0° 位置输出重置 | 水平±5°范围内, 输出可重置为 0° 倾斜位置（可选） | ||
◆温度特性
- 通过使用我们专有的温度补偿系统进行单独校正，即使在很宽的温度范围内也能实现稳定的温度特性。
型号显示
| THD20 | １0 | Z- | R- | DB | K- |
1 |
|---|---|---|---|---|---|---|
|
系列名称 |
X轴模拟输出检测角度 比例 10:± 10° 20:± 20° 30:± 30° 45:± 45° RS485 30:± 30° 80:± 80° |
输出轴 Z:X&Y(标准） X:X axis only Y: Y axis only |
输出类型 R:Ratio 10~90%Vin D:RS-485 |
阻尼器 ※参阅下表 |
索引点重置 无:不对应Index键 K:对应Index键 |
特殊规格 |
- 截止频率、时间常数与阻尼器时间常数的关系如下表所示。可根据实际运行速度和所用的振动环境选择最佳阻尼器时间常数。
| 部件号 | 频段 | 截止频率 | 时间常数 |
|---|---|---|---|
| 0 | 0 | 11.2 Hz |
150 ms |
| 1 | 1 | 9.27 Hz | 170 ms |
| 2 | 2 | 7.65 Hz | 180 ms |
| 3 | 3 | 6.32 Hz | 190 ms |
| 4 | 4 | 5.21 Hz | 200 ms |
| 5 | 5 | 4.30 Hz | 240 ms |
| 6 | 6 | 3.55 Hz | 250 ms |
| 7 | 7 | 2.93 Hz | 290 ms |
| 8 | 8 | 2.42 Hz | 330 ms |
| 9 | 9 | 2.00 Hz | 360 ms |
| A | 10 | 1.65 Hz | 420 ms |
| B | 11 | 1.36 Hz | 500 ms (Standard) |
| C | 12 | 1.21 Hz | 590 ms |
| D | 13 | 0.92 Hz | 700 ms |
| E | 14 | 0.76 Hz | 840 ms |
| F | 15 | 0.62 Hz | 990 ms |
用户友善机能
零位设定功能（再次设定倾斜角0°位置）
- 使用 RS-485 命令控制，可轻松重置输出设定倾斜角0°位置（最大 ±5°/水平）。

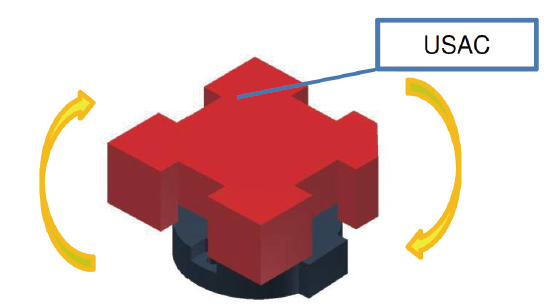

- 此外，使用用户自定义调节Index键 (USAC) ，无需任何电气连接即可重置索引点 (0°)。
*注:
- USAC 为选配件
- R索引键重置功能为选配功能，请在订购时注明 "THD20xxx-xxK"

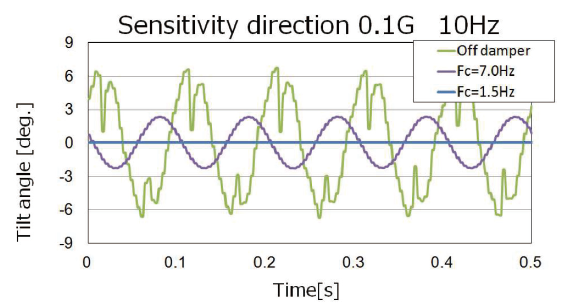

抑制振动功能
- THD2000Z 系列产品内置数字滤波器，可消除外部噪声，用户可从16个滤波器频段中选择合适的滤波系数。
- 传统的倾角仪需要设计电低通滤波器和阻尼机构，并需要根据使用环境中的振动噪声和所需的响应性来设置截止频率。
- THD2000Z 采用数字滤波器, 提供更广泛的截止频率选择，并易于设计频率响应。
串行通信功能
该系列标配RS485接口，使用RS-485串行接口命令，可以使用以下功能。
1. 获取倾斜角测量值
2. 获取序列号
3. 重新设置参考位置（改变0°位置）（选配）
4. 更改波特率。（选配）
5. 改变串行数据的输出周期。（选配）
输出特性

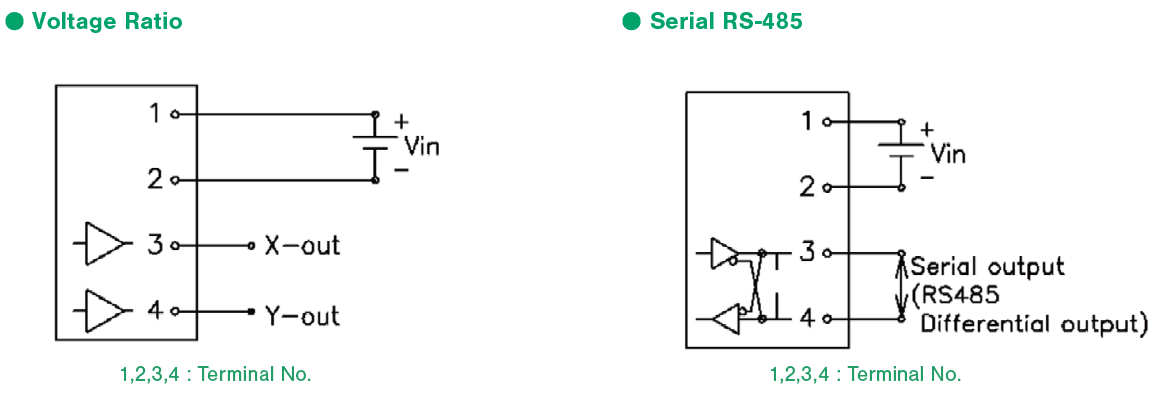

接线图

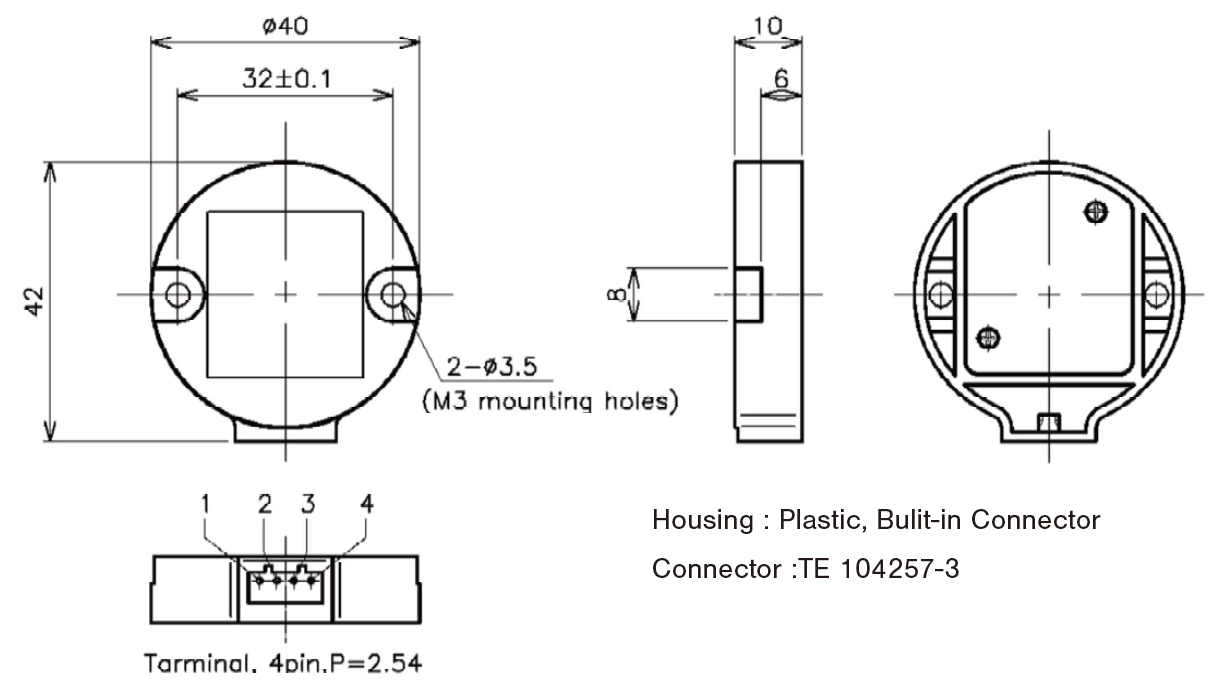

外形尺寸
(Unit:mm)

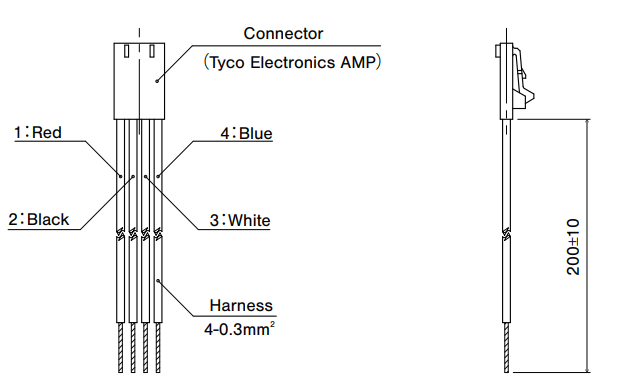

配件

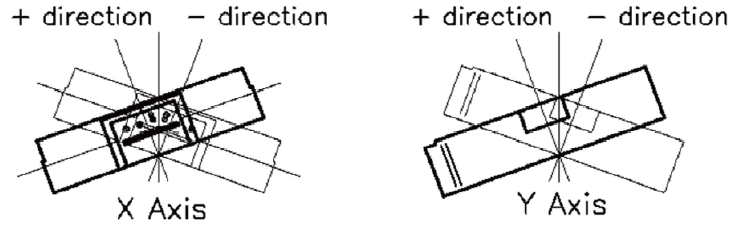

倾斜角度方向
使用注意事项
- 霍尔IC传感器无法测量电阻值。
- 请在防 ESD 保护的地方使用该传感器。
- 在振动条件下，可能无法准确测量倾斜角。
- 根据使用的温度环境，0°时的输出可能会因老化效应而发生变化。
