圧力スイッチ PS8
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
二重ダイアフラム構造
FeaturesFeatures
-
可動部分を持たない電子式圧力スイッチ
-
耐食性に優れた二重ダイアフラム構造
-
独立 2 点設定タイプ
-
多種の媒体に対応可能
|
|
標準仕様
■特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 項目 | 102G | 102V | 352G | 103G |
|---|---|---|---|---|
| 形（指示方式） | ゲージ圧 | |||
| 定格圧力範囲 | 98.1 {1}kPa {kgf/cm2 } | − 98.1 {−1}kPa {kgf/cm2 } | 343 {3.5}kPa {kgf/cm2 } | 981 {10}kPa {kgf/cm2 } |
| 最大圧力 | 196 {2}kPa {kgf/cm2 } | 686 {7}kPa {kgf/cm2 } | 1961 {20}kPa {kgf/cm2 } | |
| 破壊圧力 | 294 {3}kPa {kgf/cm2 } | 1030 {10.5}kPa {kgf/cm2 } | 2941 {30}kPa {kgf/cm2 } | |
| 動作温度範囲 | − 20 ~ 70°C | |||
| 補償温度 | 0 ~ 50°C | |||
| 動作湿度 | 35 ~ 85%RH（結露しないこと） | |||
| 保存温度 | −20 ~ 70°C（大気圧、湿度 65 %RH 以下） | |||
| 適用媒体 | SUS 316L 及び SUS 316を腐食させない気体及び液体 | |||
| 絶縁抵抗 | 100 MΩ min.(500 V DC) | |||
| 耐電圧 | 500 V AC, 60 s（リーク電流 1 mA 以下） | |||
| 封入液 | シリコンオイル | |||
| 圧力ポート | G 3/8 (PF 3/8) ※ | |||
| 質 量 | Approx. 120g | |||
| 駆動電圧 | 12 ~ 24 V ± 10 %（リップル含む） | |||
| リップル含有率 | 10 % (P-P) maximum | |||
| 消費電流 | 20mA max. | |||
※ O リング付属（P18）
スイッチ出力
| 出力点数 | 2 |
|---|---|
| 出力方式 | NPNオープンコレクタ |
| 設定方式 | トリマによる可変式 |
| 設定範囲 | 定格圧力の 10 〜 100 % |
| 出力表示 | 赤色 LED 点灯（出力 ON 時） |
| 繰返し精度 0 ~ 50 °C（基準温度 25 °C） | ± 0.3 %F.S. maximum |
| 応差 | 2% F.S. maximum |
| スイッチ容量 | 30 V DC 80 mA maximum |
| 残留電圧 | 0.8 V maximum |
| 応答速度 | Approx. 2ms |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
スイッチ出力設定値最大 ± 1 %F.S. |
| 衝 撃 | 981 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
型式表示
| PS8- | 102 | G |
|---|---|---|
|
シリーズ名 |
定格圧力 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2 } 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2 } 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2 } |
指示方式 G：ゲージ圧 V：ゲージ圧（負圧） |
型式一覧表
| 型式 | 定格圧力 kPa {kgf/cm2 } | 圧力ポート | 指示方式 | CAD |
|---|---|---|---|---|
| PS8-102G | 0~98.1 {0~1} | G 3/8(PF 3/8) | ゲージ圧 | |
| PS8-352G | 0~343 {0~3.5} | G 3/8(PF 3/8) | ゲージ圧 | |
| PS8-103G | 0~981 {0~10} | G 3/8(PF 3/8) | ゲージ圧 | |
| PS8-102V | 0~98.1 {0~1} | G 3/8(PF 3/8) | ゲージ圧（負圧） |

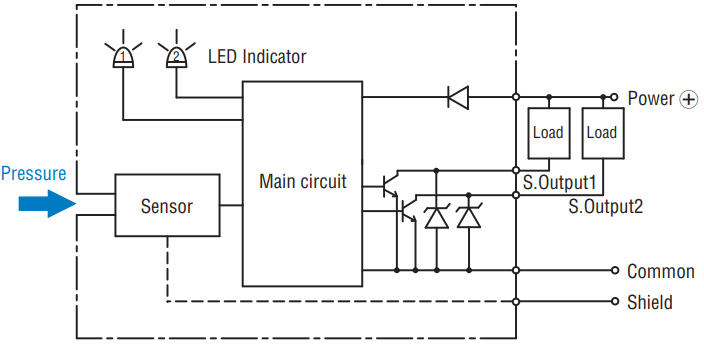

内部電気回路
|
|
外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

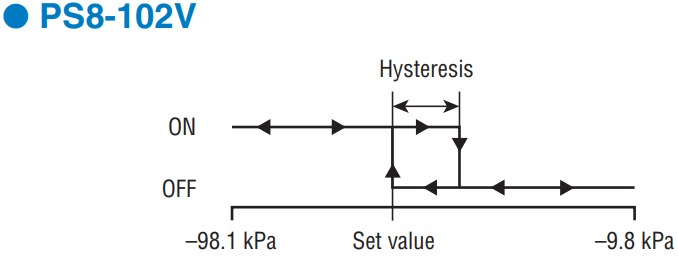

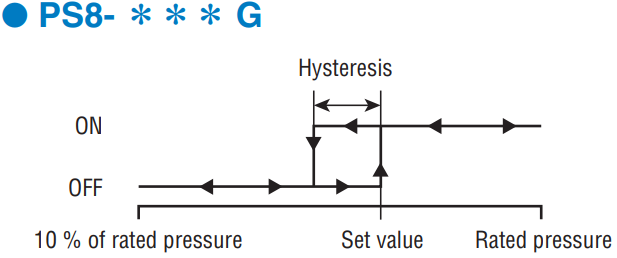

スイッチ動作
|
|
|
|
※ 2 switches show same performance.
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
