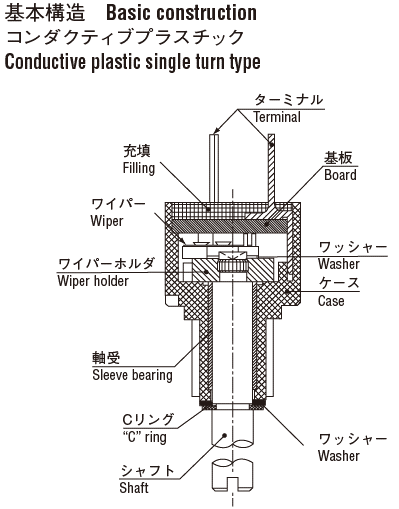

センサ用ポテンショメータ JC10
CP 抵抗体により長寿命、小型サーボ機構に最適
FeaturesFeatures
-
φ 10 mm のコンパクトサイズ
-
長寿命
-
高分解能（理論的に無限小）
-
高追従性
-
コストパフォーマンス抜群
-
RoHS 指令対応
電気的特性
| 公称抵抗値 | 2 kΩ, 5 kΩ, 10 kΩ |
|---|---|
| 抵抗値許容差 | ± 20% |
| 分解度 | 理論的に無限小 |
| 単独直線度 | ± 2% |
| 有効電気角 | 324° ± 5° |
| 定格電力（40℃において） | 0.125W |
| 絶縁耐圧 | 500Vrms, 1min |
| 絶縁抵抗 | 100 (at DC 500 V)MΩ minimum |
| 抵抗温度係数 | ± 400ppm/°C |
| アウトプットスムースネス | 0.1 % maximum |
機械的特性
| 機械的回転角度 | 360° 連続 |
|---|---|
| 回転トルク | 1.96 {20}mN·m {gf·cm}maximum |
| 回転寿命 | 5 million(cycles) |
| ネジ締め強度 | 49 {5} N·cm {kgf·cm}maximum |
環境特性
| 使用温度範囲 | − 30 ~ 80 °C |
|---|---|
| 質 量 | Approx. 3 g |
| 保護構造 | IP40 |
型式表示
| JC10- | 000- | 202N |
|---|---|---|
|
シリーズ名 |
|
公称抵抗値（Ω） 2 k, 5 k, 10 k |
型式一覧表
| 公称抵抗値 | 型 式 | CAD |
|---|---|---|
| JC10-000-202N | 2 kΩ |
|
| JC10-000-502N | 5 kΩ | |
| JC10-000-103N | 10 kΩ |

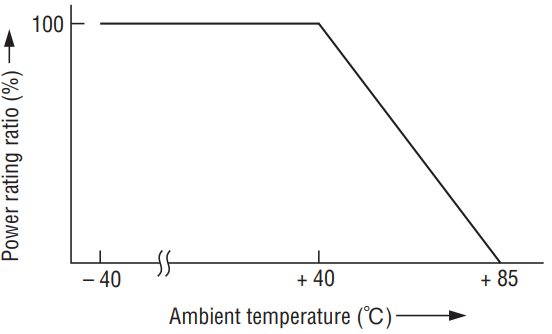

定格電力軽減曲線
|
|
|---|

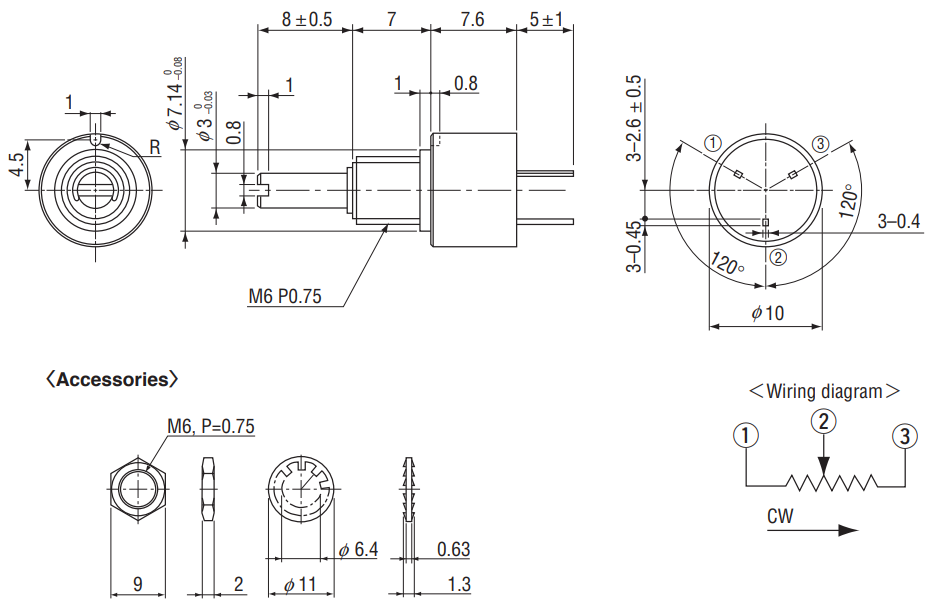

外形寸法図
(Unit : mm)
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
