センサ用ポテンショメータ MC1003
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
CP 抵抗体により長寿命、小型サーボ機構に最適です。
FeaturesFeatures
-

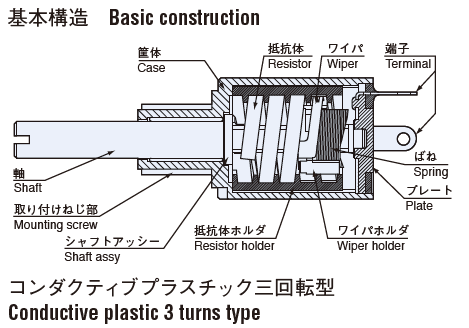

コンダクティブプラスチック3 回転型
-
φ10 mm のコンパクトサイズ
-
3 回転による有効電気角の広さ
-
長寿命
-
高追従性
-
高分解能（理論的に無限小）
-
RoHS 指令対応
型式表示
| MC1003- | 000- | 502 |
|---|---|---|
|
シリーズ名 |
|
公称抵抗値（Ω） 502： 5 k |
型式一覧表
| 型 式 | 公称抵抗値 | CAD |
|---|---|---|
| MC1003-000-502 | 5 kΩ |
|
| MC1003-000-103 | 10 kΩ | |
| ➡MC1003-000-203 | 20 kΩ |
➡印の型式は受注生産となります。
電気的特性
| 公称抵抗値 | 5 kΩ, 10 kΩ, 20 kΩ |
|---|---|
| 抵抗値許容差 | ± 20 % |
| 分解度 | 理論的に無限小 |
| 許容電力 | 0.19 W |
| 単独直線度 | ± 1 % |
| 有効電気的回転角度 | 1080° |
| 抵抗温度係数 | ± 400 ppm/°C maximum |
| 絶縁抵抗 | 1000 MΩ (at DC250 V) minimum |
| 耐電圧 | 500 V rms (1 min) |
機械的特性
| 機械的回転角度 | 1080° ± 10° |
|---|---|
| ストッパー強度 | 4.41 N·cm {0.45 kgf·cm} maximum |
| 回転トルク | 0.294 N·cm {30 gf·cm} maximum |
| 回転寿命 | 1 million cycles |
| ネジ締めトルク | 49 N·cm {5 kgf·cm} maximum |
環境特性
| 使用温度範囲 | − 40 ~ 85 °C |
|---|---|
| 質 量 | Approx. 2.5 g |
| 保護構造 | IP40 |

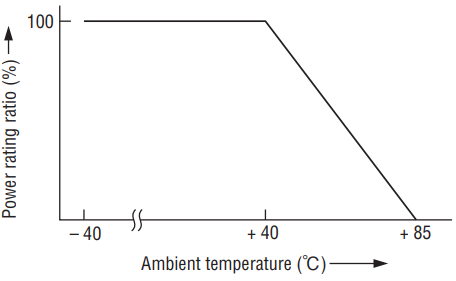

定格電力軽減曲線

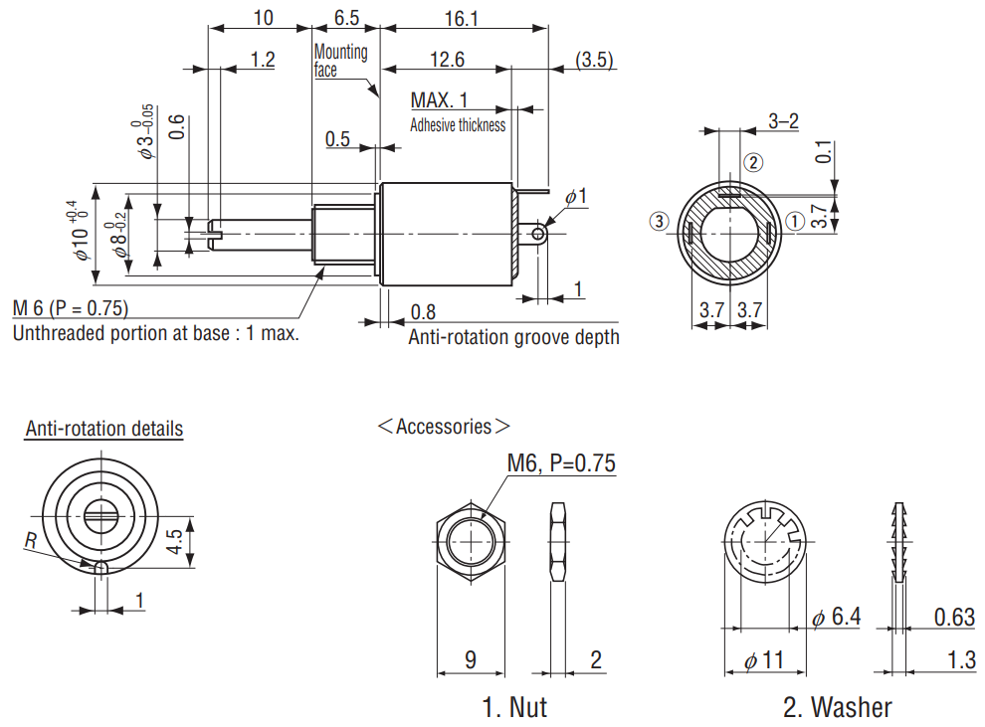

外形寸法図
(Unit: mm)
